Анкер клиновой закрепляет деталь в бетоне за счёт распора металлической втулки при затяжке гайки. Рабочая часть прижимается к стенкам отверстия, поэтому несущая способность зависит от прочности бетона, глубины установки, расстояния до края и правильного монтажа. Для выбора анкера клинового типа сверяют нагрузку и технические данные конкретной модели.
Устройство и принцип распора
Анкер клиновой состоит из стального стержня с конусом, распорной втулки, шайбы и гайки; в некоторых исполнениях резьбовой конец сразу служит шпилькой для детали. При затяжке гайка подтягивает конус в втулку, её сегменты расширяются и давят на стенки пробуренного отверстия. Усилие удерживается за счёт контакта с прочным бетоном.
У анкера клинового типа нагрузка передаётся через распорную зону, поэтому его нельзя устанавливать в рыхлый материал, пустотелый блок или кирпич, если у изделия нет отдельного допуска для такого основания. Обозначение «для бетона» также не подтверждает применение в любом бетоне: важны класс прочности, наличие трещин и условия эксплуатации.
Расширение создаёт давление вокруг отверстия, поэтому слишком малое расстояние до края или соседнего анкера может вызвать скол и разрушение бетона. Неподходящий диаметр сверла, малая глубина и недостаточная затяжка мешают распорной втулке сесть правильно. Перетяжка тоже опасна: она может повредить крепёж или основание.

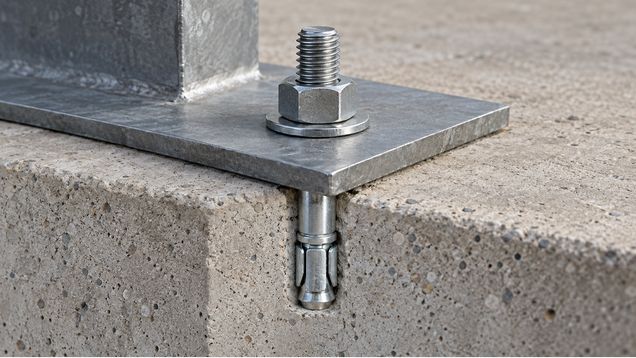

Клиновой крепёж особенно удобен для сквозного монтажа через базовую пластину, кронштейн или опорную деталь, когда можно подвести гайку снаружи. После установки выступающая резьба занимает место; заранее проверь толщину закрепляемой детали, шайбу, гайку и требуемую длину резьбового конца.
Как подобрать диаметр и длину
Анкер клиновой выбирают по расчётной нагрузке на растяжение и срез, толщине закрепляемой детали и параметрам бетона. Диаметр стержня сам по себе не показывает допустимую нагрузку. Для группы креплений проверяют распределение усилия между анкерами, крайние расстояния, межосевой шаг и возможное разрушение бетонного основания.
Длину подбирают так, чтобы после прохождения через деталь и шайбу в бетоне осталась требуемая эффективная глубина заделки. Эти размеры и допустимый диапазон толщин пластины указаны в документации изделия. Не укорачивай стержень и не меняй шайбы или гайки, если такое решение не разрешено производителем.
В расчёте учитывают класс и толщину бетонного элемента, расстояние до края, шаг между креплениями, направление усилия и условия нагрузки. Для бетона с трещинами или возможной сейсмической нагрузкой требуется модель с подтверждённым допуском на такие условия. Нагрузочные значения в каталоге действуют только при заданных параметрах и правильной установке.
Для наружной установки дополнительно выбирают материал и покрытие крепежа по влажности, реагентам и требуемому сроку службы. Оцинкованная сталь, горячее цинкование и нержавеющая сталь имеют разные области применения; нельзя заменять их только по внешнему сходству. При контакте с алюминием или другими металлами проверь совместимость пары.
Основание и место установки
Перед разметкой убедись, что основание — несущий бетон нужной толщины, а не штукатурка или тонкий выравнивающий слой. Проверь расположение арматуры и скрытых коммуникаций; при попадании бура в арматуру не перерезай её без проектного решения. Трещины, сколы и рыхлые участки требуют оценки до выбора точки крепления.
Расстояние от анкера до края и между соседними креплениями назначают по технической документации и расчёту. Если уменьшить эти расстояния, отдельные зоны напряжения пересекутся и несущая способность может снизиться. Значения для одного диаметра или модели нельзя переносить на другую.
Проверь, рассчитан ли анкер на растяжение, срез или совместное действие сил, а также допускает ли изделие работу в бетоне с трещинами. Для тяжёлых фасадных кронштейнов, ограждений, оборудования и подвесных конструкций крепление проектируют по нагрузкам и строительным требованиям. Не выбирай типоразмер «с запасом на глаз» вместо расчёта.
Бурение и установка
Перед монтажом анкером клинового типа подготовь перфоратор с исправным буром требуемого диаметра, щётку или продувочное устройство, ключ и средство контроля момента, если оно предписано. Проверь маркировку крепежа, комплектность и длину. Ударное бурение допускается не для каждого основания и каждой модели.
Отверстие бурят перпендикулярно поверхности на глубину, указанную в инструкции, не допуская раскачивания бура. Бурение бетона образует респирабельную пыль с кристаллическим кремнезёмом: снижай её количество пылеудалением у бура или совместимым мокрым способом. Отверстие после сверления очищай способом, предписанным изготовителем: для многих изделий очистка нужна, а отдельные системы имеют подтверждённый монтаж без неё. Не заменяй указанную процедуру произвольной продувкой.
Установи крепёж через закрепляемую деталь или в порядке, описанном для модели, и забей до отметки требуемой глубины. Затягивай гайку заданным моментом и подходящим инструментом. Ударный гайковёрт применяй только при прямом разрешении производителя, иначе легко превысить усилие затяжки.
После установки проверь положение гайки, глубину посадки, состояние бетона вокруг отверстия и прилегание закрепляемой детали. Если стержень прокручивается, втулка не распирается или бетон дал трещину, крепление не нагружай и выясни причину. Повторно использовать то же отверстие можно только по подтверждённому решению для конкретной системы.
Проверка документации и коррозионной защиты
Сверь технический лист и разрешительные документы на модель: в них должны быть указаны базовый материал, минимальная толщина бетона, диаметр и глубина отверстия, эффективная заделка, момент затяжки, шаг и расстояние до края. Для расчётного крепления используй значения, относящиеся именно к выбранному размеру, стали и состоянию основания.
Если крепление находится во влажной среде или снаружи, проверь защиту от коррозии по проектным условиям. Повреждённое покрытие, солевые реагенты и постоянное увлажнение ускоряют ржавление обычной оцинкованной стали. При необходимости выбирай другой металл и изолируй несовместимые контактирующие элементы.
Анкер клиновой для несущей детали не оценивают только по прочности стержня: узел включает бетон, пластину, шайбу, гайку и размещение группы. Сверь расчётную схему с монтажной инструкцией до бурения и фиксируй параметры установки для последующей проверки. Если на объекте изменились основание, край или нагрузка, решение пересматривают до приложения усилия.
Анкеры клинового типа разных серий могут отличаться допустимым основанием, глубиной заделки, сталью и способом очистки отверстия. Для замены сверяй технические данные и допуски заново, даже если диаметр и длина совпадают. Не используй маркировку одной модели как подтверждение для другой.
