Редуктор давления воды снижает и стабилизирует давление после точки подключения, защищая арматуру и оборудование от чрезмерного напора. Для правильного выбора проверяют входное давление, расход, диапазон настройки, температуру и допустимую среду. Установка редуктора давления воды не заменяет устройство компенсации теплового расширения.
Как работает регулирующий узел
Редуктор давления воды содержит корпус, регулирующий затвор, седло и чувствительный элемент — обычно мембрану или поршень. Пружина задаёт усилие, а давление после клапана воздействует на мембрану или поршень и меняет открытие прохода. При росте давления на выходе затвор прикрывается, при снижении — приоткрывается, поддерживая выбранный режим в пределах характеристик модели.
Работа редуктора давления воды зависит от наличия расхода и разницы между входным и выходным давлением. При открытых кранах давление на выходе может снижаться под нагрузкой; это называют падением давления при расходе. На результат влияют размер и конструкция устройства, входное давление, пропускная способность и суммарный водоразбор.
Когда расход прекращается, исправный регулирующий узел закрывает проход в соответствии с конструкцией. Если давление за ним постепенно растёт, причиной могут быть загрязнение седла, износ деталей или нагрев воды в закрытой части системы. Такие признаки нужно диагностировать, а не исправлять бесконтрольным вращением регулировочного винта.
Диафрагменные, поршневые и пилотные модели
В бытовых системах распространены прямодействующие устройства с мембраной или поршнем и пружинным механизмом. Мембранная конструкция использует гибкую перегородку, а поршневая передаёт давление на подвижный поршень; конкретное устройство зависит от серии. В обоих случаях седло, затвор и уплотнения должны соответствовать диапазону давления и качеству воды.
Для крупных сетей и значительных расходов применяют пилотные регуляторы, в которых управляющий контур изменяет положение основного клапана. Такая арматура требует подбора по гидравлическому расчёту, режиму управления и сервисным условиям. Нельзя считать пилотную модель просто увеличенной бытовой версией: у неё другие требования к настройке и обслуживанию.
Для квартиры или дома регулятор обычно устанавливают на вводе холодной воды, если входной напор превышает допустимый для сети и оборудования. Для горячей воды нужна модель с подходящим температурным диапазоном и материалами. Если давление и расход по стоякам отличаются, проект может предусматривать несколько зон регулирования.
Входное давление, настройка и расход
При подборе измерь давление на вводе и выясни, как оно меняется в течение суток. Важно проверить максимально возможное входное значение, а не ориентироваться только на разовое измерение. Одновременно учитывают целевое давление после устройства и диапазон регулировки, указанный в паспорте.
Пропускную способность выбирай по расходу, графику производителя и входному давлению, а не только по диаметру: малое сечение может ограничить подачу при одновременном водоразборе.
Настройку редуктора давления воды проверяют манометром на выходе по инструкции производителя. Модель может настраиваться до монтажа или после установки; шкала не заменяет измерение манометром при рабочем расходе.
Материалы, температура и пригодность воды
Корпус бытового регулятора может быть латунным, бронзовым или выполненным из другого материала, разрешённого для данной системы. Мембрана, поршень и прокладки также имеют собственные ограничения по температуре и химическому составу воды. Сверяй маркировку для питьевого водоснабжения и допустимые условия контакта со средой.
Редуктор давления воды выбирают с учётом максимальной температуры, входного давления и возможных загрязнений. Песок, окалина и частицы могут попасть на седло и мешать плотному закрытию, поэтому перед устройством иногда предусматривают фильтр. Фильтр и его размер выбирают по инструкции и гидравлическому расчёту, чтобы не создавать лишнего сопротивления.
Защити устройство от замерзания и оставь доступ для обслуживания. При сложном составе воды или частых отложениях уточни у производителя порядок очистки и интервалы контроля.
Место установки и обвязка
Регулятор устанавливают по стрелке на корпусе и в положении, разрешённом для конкретной серии. У части моделей допускается горизонтальная или вертикальная труба, но монтаж корпусом вверх или вниз может быть ограничен. Проверь схему в паспорте, оставь место для снятия крышки, фильтра или сменного картриджа.

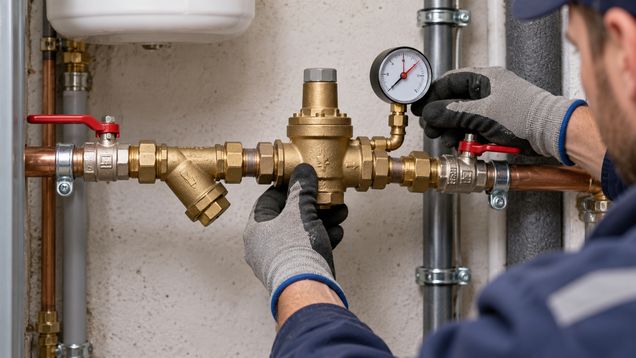

Для обслуживания обычно предусматривают отсечные краны до и после регулятора, а также манометр на выходе или точку его подключения. Фильтр перед устройством нужен, если его рекомендует изготовитель или требует проект. Соединения и опоры должны исключать перекос и передачу на корпус нагрузки от трубопровода.
Направление установки, резьба или фланцы, монтажная длина и уплотнительный материал должны подходить к существующей линии. Устройство не должно мешать доступу к водомеру, фильтру, обратному клапану и другим элементам узла. Перед монтажом трубопровод промывают, чтобы сварочный грат и мусор не повредили затвор.
Настройка и проверка давления
Сначала уточни целевое давление для здания и подключённого оборудования, затем выполняй настройку по инструкции конкретной модели. Изменяй положение регулировочного элемента постепенно и контролируй показание манометра после стабилизации системы. Не затягивай винт до упора и не превышай диапазон, указанный изготовителем.
Измерения при закрытых кранах и во время расхода показывают разные режимы. Если статическое давление нормальное, но при открытии нескольких точек оно резко падает, проверь пропускную способность, фильтр, состояние труб и величину входного напора. Настройка не компенсирует недостаточный расход в подводящей сети.
Повышение давления за регулятором при закрытых потребителях может говорить о загрязнении седла или неисправности уплотнения. Если рост совпадает с нагревом воды в бойлере, причина может быть в тепловом расширении, а не в ошибке настройки. Перед заменой деталей изолируй узел и следуй процедуре производителя.
Тепловое расширение и защита системы
Редуктор давления воды не является предохранительным клапаном и не поглощает расширение нагретой воды. В закрытой части водопровода рост температуры способен увеличить давление после регулятора, даже когда само устройство исправно. Для таких схем проект может предусматривать расширительный бак и отдельную защитную арматуру.
Наличие обратного клапана или другого устройства, блокирующего обратный поток, может сделать систему замкнутой относительно водопроводной сети. В этом случае нельзя рассчитывать, что давление от нагрева уйдёт обратно через регулятор. Решение по компенсации теплового расширения и настройке предохранительных устройств принимают по проекту и местным требованиям.
Регулятор не повышает давление, если входной напор ниже требуемого. При недостаточном давлении источника нужна отдельная насосная установка с подходящим управлением, а не более сильная настройка пружины. Насос, редуктор, расширительный бак и предохранительный клапан выполняют разные функции.
Обслуживание и признаки неисправности
Падение расхода, шум, колебания выходного давления или медленный рост давления без водоразбора требуют проверки фильтра, седла и регулировочного узла. Осмотр и очистку проводи только после перекрытия воды и сброса давления. Для разборных моделей используй запасные части и порядок сборки, указанные изготовителем.
Некоторые конструкции имеют сменный картридж, объединяющий мембрану, затвор и другие детали; у других регуляторов ремонтный комплект отличается. Не устанавливай неподходящую пружину или мембрану и не смазывай внутренние части случайным составом. После обслуживания проверь герметичность соединений и настройку по манометру.
Если давление не удаётся стабилизировать, сначала сравни манометры до и после устройства, проверь входные условия и убедись, что фильтр не засорён. При трещине корпуса, повреждении резьбы или повторном отказе узел заменяют совместимой моделью. Не оставляй систему без отдельной защиты от аварийного превышения давления.
Что проверить перед покупкой
Перед покупкой редуктора давления воды запиши максимальное входное давление, нужное выходное значение, расчётный расход, температуру и материал труб. Сверь диапазон настройки, пропускную способность, тип корпуса, монтажное положение и присоединительные размеры. Уточни, есть ли встроенный фильтр, манометр или сменный картридж и как они обслуживаются.
Проверь паспорт, стандарт или разрешение для питьевой воды, гарантию и наличие запасных частей. Если регулятор ставится перед водонагревателем, выясни, как проект решает тепловое расширение в закрытой системе. Сопоставь комплект арматуры и точки измерения с доступным местом и проектной схемой.
После монтажа сохрани модель и настройки, измерь давление в покое и при рабочем расходе, затем проверь их после запуска оборудования. Если фактическое давление нестабильно, выясни причину до изменения других элементов системы. Обслуживание выполняй по графику производителя и с перекрытием участка.
