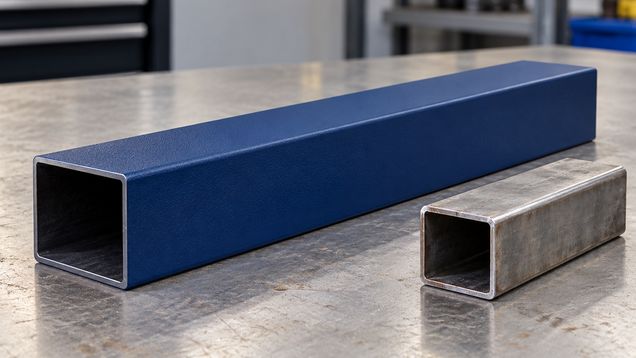

Порошковая краска — сухая смесь смолы, пигментов и добавок, которую наносят на подготовленную поверхность и затем отверждают. Порошковую краску выбирают по материалу детали, условиям эксплуатации, цвету и фактуре покрытия. Режим обработки задаёт производитель для конкретного основания и состава.
Состав и принцип формирования покрытия
Порошковая краска состоит из полимерного связующего, пигментов и функциональных добавок, измельчённых до однородной смеси частиц. При нанесении сухой материал распределяют по подготовленной детали, после чего нагрев расплавляет порошок и формирует сплошную плёнку. Способ отверждения зависит от типа связующего и технологии.
Большинство промышленных составов для металлических изделий относятся к термореактивным: при нагреве они не только плавятся, но и вступают в химическую реакцию отверждения. Существуют и термопластичные порошковые материалы, которые размягчаются и образуют плёнку без такой реакции. Внешний вид после нанесения может быть похожим, но температура и режим различаются.
При электростатическом распылении частицы получают заряд, а деталь заземляют, чтобы порошок притягивался к поверхности. Излишек, не закрепившийся на изделии, можно собирать в предусмотренной системой установке. Повторное использование зависит от чистоты порошка и требований технологического процесса.
Кроме распыления применяют нанесение в псевдоожиженном слое и специальные процессы для чувствительных к нагреву материалов. Они требуют порошка и оборудования, рассчитанных на соответствующий метод. Обычный состав для металла нельзя автоматически переносить на дерево, пластик или уже собранную деталь.
Смолы и условия эксплуатации
Эпоксидные порошки часто выбирают для внутренних деталей, где важны сцепление, химическая стойкость и защита металла. При длительном воздействии солнечного света некоторые эпоксидные покрытия могут мелеть или менять цвет. Для наружных стальных деталей порошковая краска должна иметь подтверждённую стойкость к ультрафиолету и погоде. Для фасада и уличного оборудования обычно рассматривают составы, рассчитанные на атмосферную и ультрафиолетовую нагрузку.
Полиэфирные составы используют для наружных и архитектурных деталей, но их стойкость также зависит от конкретной марки и класса покрытия. Гибридные системы сочетают смолы в различных пропорциях и ориентированы на заданное соотношение внешнего вида и защитных свойств. Название семейства не заменяет технического листа на выбранный продукт.
Для порошковой краски важны не только тип смолы, но и подготовка металла, толщина сухой плёнки, условия нанесения и отверждение. Недостаточная очистка, остатки масла, окалина или соли ухудшают сцепление и могут вызвать пузыри и коррозию под покрытием. Порядок обезжиривания и предварительной обработки задают для основания и требуемой долговечности.
Учитывай материал детали и её тепловую массу. Тонкий лист и массивная отливка прогреваются с разной скоростью, хотя температура воздуха в печи может быть одинаковой. Для сложной детали проверяют фактический режим изделия, а не ориентируются только на показание термостата камеры.
Как подобрать цвет и защитные свойства
Порошковую краску выбирают по типу основания, расположению детали и ожидаемой нагрузке. Для наружной эксплуатации уточни стойкость к ультрафиолету, влаге, перепадам температуры и коррозии в нужной среде. Для интерьера могут быть важнее гладкость, цвет, блеск, фактура и устойчивость к очистке.
Каталожный цвет может отличаться от готового изделия из-за основы, толщины слоя, блеска и режима печи. Перед серийной окраской закажи образец на том же металле и согласуй, как будет оцениваться оттенок. Матовые, текстурированные и металлизированные покрытия особенно чувствительны к изменению направления нанесения и освещения.
Толщину покрытия определяют спецификация, форма детали и требования к защите. Слишком тонкая плёнка может не перекрыть острые кромки, а избыточное нанесение меняет размер посадочных мест и внешний вид. Проверяй допуски, измерение слоя и допустимое покрытие резьбовых и контактных поверхностей.
Если металл будет контактировать с водой, химикатами или почвой, уточни систему грунта и верхнего слоя. Порошок не исправляет коррозию, плохо зачищенный сварной шов или загрязнённую поверхность. Важно учитывать и обратную сторону детали, места соединений, полости и зоны, куда распыление не попадает равномерно.
- Определи, где будет работать деталь: в помещении, на улице или в агрессивной среде.
- Сверь химический тип связующего и заявленный класс атмосферостойкости.
- Подготовь металл по предписанному циклу очистки и предварительной обработки.
- Согласуй цвет, фактуру, блеск и целевую толщину на образце.
- Проверь, выдержит ли деталь температуру и время полного отверждения.
Нанесение и отверждение
Перед окрашиванием металлическую деталь очищают от масел, пыли, ржавчины, окалины и продуктов предыдущей обработки. При необходимости выполняют дробеструйную очистку, химическую подготовку или наносят совместимый грунт. Поверхность после подготовки защищают от повторного загрязнения.
Порошковую краску распыляют в оборудованной камере с вытяжкой и сбором частиц. Деталь надёжно заземляют и подвешивают так, чтобы порошок попадал на нужные поверхности, а воздух мог выходить из полостей. Перед нанесением защищают резьбы, посадки, электрические контакты и маркировку, которые должны остаться чистыми.
После нанесения изделие нагревают по режиму производителя состава. Температура отверждения относится к самой детали и времени её выдержки, поэтому массивные изделия могут требовать более долгого прогрева. Если режим не соблюдён, покрытие может остаться мягким, хуже сцепляться или изменить цвет.
Готовую поверхность осматривают после охлаждения: проверяют равномерность, непрокрасы, наплывы, кратеры, пузыри и повреждения кромок. При необходимости толщину измеряют прибором в предусмотренных точках. Для ответственного изделия сохраняют данные о партии, подготовке поверхности и цикле отверждения.
Ошибки при заказе и эксплуатации
Частая ошибка — выбирать состав только по цвету или надписи «порошковая эмаль». За одинаковым внешним видом могут стоять смолы с разной стойкостью к солнцу, воде, температуре и химикатам. Для замены сверяй технические параметры и требования проекта.
Не окрашивай деталь с влагой, маслом или непрочной ржавчиной под новым слоем. Покрытие может отслоиться вместе с загрязнением, даже если сразу выглядит ровным. Перед нанесением проверь стыки, сварные швы и карманы, где задерживается вода или моющий раствор.
Некоторые материалы, уплотнения, подшипники, магниты и электронные компоненты не выдерживают печной температуры. Их снимают до окраски либо применяют специальную низкотемпературную технологию, если она предусмотрена для данного порошка. Не отправляй в печь собранный узел без проверки допустимой температуры всех компонентов.
Порошковая краска на детали с резьбой, плотной посадкой или электрическим контактом требует маскирования этих зон до нанесения. После сборки проверь, что покрытие не мешает соединению и не перекрывает точку заземления. Для ремонта скола подбирай совместимую систему, учитывая, что локальная подкраска может отличаться по цвету и блеску.
