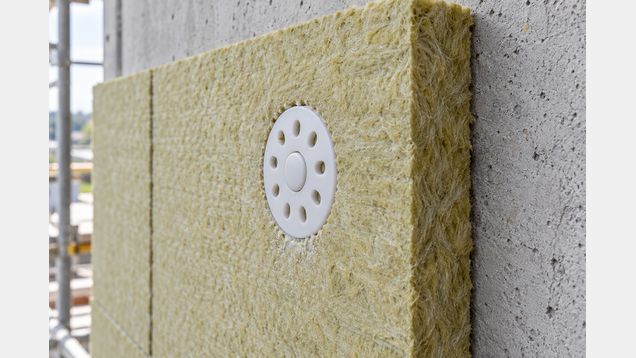

Дюбель для утеплителя — тарельчатое крепление, которое прижимает плиту к основанию и ограничивает её отрыв под действием нагрузки. Длину дюбеля для утеплителя подбирают по толщине теплоизоляции, конструкции основания, требуемой глубине анкеровки и системе фасада. Тарельчатую головку и распорный элемент согласуют с видом плиты и способом монтажа.
Как устроено тарельчатое крепление
Дюбель для утеплителя — составной крепёж: распорная гильза с широкой тарельчатой головкой и распорный элемент, который расширяет гильзу в отверстии. Распорным элементом может быть пластиковый гвоздь, металлический гвоздь или винт; у разных моделей отличаются форма, материал и способ установки. Такая конструкция распределяет прижим по поверхности теплоизоляционной плиты и удерживает её у стены.
Тарельчатая головка не заменяет клей или штукатурный слой и не должна заметно проминать плиту. В распространённых системах наружной теплоизоляции механическое крепление дополняет клеевой слой, а распределение нагрузок задаёт документация системы. Если крепление работает в составе навесного фасада, узел проектируют по правилам для этой фасадной конструкции, а не по схеме штукатурного утепления.
По способу установки встречаются забивные и винтовые модели. У забивного варианта распорный гвоздь вводят ударами через гильзу, у винтового — закручивают предусмотренный элемент. Отдельные изделия имеют теплоизоляционную заглушку, чтобы закрыть углубление после монтажа и уменьшить влияние точки крепления на тепловую защиту.
Головка может устанавливаться заподлицо с теплоизоляцией или утапливаться в плиту с последующей установкой заглушки, если такой способ предусмотрен производителем. Не всякая плита и не всякий крепёж допускают одинаковое заглубление: чрезмерное утапливание повреждает поверхность, а выступающая тарелка может проявиться через отделку.
Выбор по основанию и материалу стены
Сначала выясните, к чему будет крепиться утеплитель: к бетону, полнотелому кирпичу, пустотелой кладке, лёгкому бетону или газобетону. Для этих оснований важны разная геометрия распорной зоны, длина гильзы и подтверждённая несущая способность. Указание «универсальный» на упаковке не заменяет проверку, что модель подходит для фактического материала стены.
Если фасад старый, учитывают штукатурку, краску, облицовку и возможные непрочные слои. Анкеровка должна передавать нагрузку в предусмотренное основание, а рыхлая штукатурка не считается надёжной точкой заделки, если проект и технический документ крепежа не указывают иное. При неизвестном составе стены сначала определяют материал и состояние участка, затем выбирают крепёж.
Проверяйте, для каких оснований заявлены характеристики конкретной модели и как они подтверждены. Для пустотелого кирпича важно совпадение анкера с типом блока: расположение пустот и тонких перемычек влияет на удержание. Если основание отличается от проверенного в документации, простая замена на более длинную гильзу не гарантирует нужной прочности.
Для крепления в древесине и тонких листовых основаниях используют другие виды крепежа, рассчитанные на соответствующий материал. Тарельчатый анкер для бетона нельзя автоматически применять в деревянном каркасе, даже если его стержень удаётся вкрутить в стойку. Сверьте основание, способ нагрузки и назначение изделия с проектом фасада.
Как рассчитать длину и подобрать тарелку
Длина дюбеля для утеплителя включает толщину самой плиты, монтажные слои и часть крепежа, которая должна находиться в несущем основании. Клеевой слой, выравнивание стены и старое покрытие учитывают только в том объёме, который предусмотрен проектом и технической документацией. Нужная глубина анкеровки относится к стене, а не к теплоизоляции.
Полную длину изделия нельзя путать с эффективной глубиной заделки. У каждой модели есть минимальная глубина анкеровки, а у разных оснований могут различаться типоразмеры и расчётные характеристики. Если толщина стены скрыта под несколькими слоями отделки, измерьте их отдельно и уточните, какой слой является несущим.
Диаметр тарелки соотносят с видом и прочностью теплоизоляции. Для мягкой минераловатной плиты сопротивление продавливанию и удержание тарелкой могут отличаться от пенополистирола; конкретный размер и способ установки выбирают по системе фасада. Слишком маленькая головка способна продавить плиту, а чрезмерно широкая или неправильно утопленная — мешать нанесению армирующего слоя.
Дюбель для утеплителя подбирают с учётом толщины, плотности и прочности плит на растяжение перпендикулярно поверхности. Поэтому одной ширины тарелки недостаточно для оценки крепления. В технических данных сверяют, для каких типов и характеристик плит испытан анкер и предусмотрена ли дополнительная тарелка для конкретного утеплителя.
Перед заказом составьте размерную цепочку от поверхности несущей стены до наружной плоскости теплоизоляции. Отдельно запишите толщину плиты, монтажных слоёв и непрочных покрытий, а затем прибавьте требуемую глубину анкеровки, указанную для основания. Не складывайте значения на глаз, если в системе есть неровная стена, утопленный монтаж или особые узлы фасада.
Шаг крепления и схема раскладки
Количество креплений и их расположение определяют не только по площади стены. На расчёт влияют высота и форма здания, ветер, положение углов и краёв, вес фасадного слоя, тип плит и состояние основания. Схема может отличаться на центральных участках и в краевых зонах, поэтому усреднённое число из бытового совета нельзя автоматически переносить на любой фасад.
Проект или инструкция системы показывают точки крепления относительно плит и стыков. Крепёж должен удерживать края и поле утеплителя так, как предусмотрено испытанной схемой; случайное размещение рядом с кромкой может повредить плиту или ослабить сцепление соседних элементов. Сверяйте раскладку до сверления, особенно вокруг окон, дверей и углов здания.
Дюбелями для утеплителя фиксируют плиты в размеченных местах после подготовки основания и монтажа теплоизоляции в предусмотренной последовательности. Модель, глубину и схему выбирают комплектом, а не по отдельным параметрам. Если проект предусматривает приклеивание и механическое крепление, нельзя без расчёта менять долю этих способов или исключать один из них.
При реконструкции старого здания прочность стены и старых покрытий может быть неизвестна. Проектировщик может назначить проверку основания на месте, если нет данных, достаточных для надёжного подбора. Результат такой проверки используют для решения по конкретной фасадной системе, а не трактуют как универсальный показатель для всей стены.
Монтаж и контроль установки
До работы сопоставьте диаметр сверла, глубину отверстия и способ сверления с инструкцией к крепежу и основанию. Для некоторых материалов используют вращательное сверление, для других производитель может разрешать ударный режим; неверный инструмент способен разбить отверстие или повредить перегородки блока. Если предписана очистка отверстия от пыли, выполните её указанным способом.
Гильзу устанавливают через утеплитель до положения, предусмотренного системой, затем монтируют распорный гвоздь или винт. Тарелка должна опираться на плиту ровно, не быть перекошенной и не создавать глубокую вмятину. При утопленной установке глубину и устройство заглушки сверяют с инструкцией, чтобы не ослабить наружный слой теплоизоляции.
Плохо закреплённая гильза может проворачиваться, выходить из отверстия или не распираться в стене. Перетянутый винтовой элемент способен повредить основание или чрезмерно сжать плиту. Если крепёж не устанавливается штатно, не забивайте его с увеличенным усилием и не расширяйте отверстие произвольно: проверьте диаметр сверла, состояние основания и совместимость модели.
После установки осмотрите тарелки на перекосы, разрывы утеплителя и слишком глубокие вмятины. Проверьте, что распорный элемент установлен до нужного положения, шляпка или термозаглушка не выступает над поверхностью, а крепление попало в стену, а не только в слой отделки. Дефектные точки исправляют по технологии системы до устройства армирующего покрытия.
Что проверить перед покупкой
Дюбель для утеплителя выбирают по совместимости со всей фасадной конструкцией. Сверьте материал стены, тип и толщину утеплителя, форму тарелки, распорный элемент, глубину анкеровки и допустимый способ монтажа. Для наружных систем запросите технический документ или оценку изделия, где указаны основания, утеплители и расчётные параметры.
В документах о дюбеле для утеплителя отдельно проверяют, подходит ли он для старого фасада, какой слой считается несущим и какая глубина заделки доступна. Если стена рыхлая, неоднородная или выполнена из пустотелых блоков, подбор и схему крепления согласуют с проектировщиком системы. Вопрос решают до закупки всей партии, чтобы не менять крепёж уже во время монтажа.
- Установите материал и состояние несущего основания.
- Сверьте длину анкера и глубину заделки именно в стене.
- Проверьте диаметр тарелки и допустимый способ крепления выбранной плиты.
- Уточните шаг и раскладку в углах, у проёмов и на остальной площади фасада.
- Подготовьте сверло и инструмент по инструкции к конкретной модели.
- До нанесения отделки проверьте положение и состояние каждого крепления.
