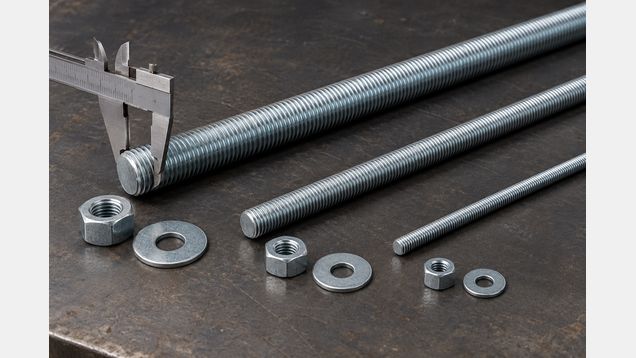

Шпилька резьбовая — стержень с наружной резьбой, который соединяет детали с гайками и шайбами либо входит в анкерный узел. Длину шпильки с резьбовой нарезкой, диаметр, шаг, материал и защитное покрытие выбирают по основанию, нагрузке, толщине скрепляемых деталей и проектной документации до монтажа.
Как устроена шпилька и где её применяют
Шпилька резьбовая — металлический стержень с наружной резьбой на одном или обоих концах, а у некоторых изделий — по всей длине. Соединение собирают с гайками и шайбами либо используют шпильку как часть анкерной системы. В отличие от болта, у неё обычно нет сформированной головки, поэтому длину выступающей части и глубину заделки предусматривают заранее.
В строительстве такие стержни применяют для стяжки деталей, крепления оборудования, соединения опорных пластин и монтажа в бетон или кладку через подходящий анкерный состав. Резьбовой пруток сам по себе не является химическим анкером: несущую способность в основании определяет вся система, включая материал стены, клей или капсулу, глубину заделки и способ установки.
В заказе важно отличать шпильку от похожих изделий: шпильки с разной длиной резьбы, резьбовые штанги, анкерные стержни и болты могут иметь сходный внешний вид, но разное назначение. Для соединения через отверстие также понадобятся гайки, шайбы и иногда опорная пластина. Их размеры и класс прочности должны соответствовать выбранному стержню и условиям нагрузки.
Диаметр, шаг и длина
Диаметр шпильки с резьбовой нарезкой указывают по номинальному размеру резьбы. Он должен соответствовать проекту и соединяемым деталям, а не только диаметру свободного отверстия в пластине. Увеличение диаметра само по себе не подтверждает достаточную прочность: узел проверяют целиком, включая изгиб, вырыв, смятие опоры и распределение нагрузки.
В метрическом обозначении стержень обычно имеет букву M и номинальный диаметр; при необходимости рядом указывают шаг резьбы. Например, запись M12×1,5 означает метрическую резьбу номинальным диаметром 12 мм и шагом 1,5 мм. Шаг — расстояние между соседними вершинами витков; он должен совпадать у стержня, гайки и сопрягаемой детали.
Для одного диаметра могут выпускаться разные шаги. Если подобрать гайку только по диаметру и не проверить шаг, она может не навинчиваться или повредить резьбу. Сверяйте маркировку на упаковке и технический лист; при нестандартном соединении проверьте профиль и допуски резьбы по проектной документации.
Длина стержня — не то же самое, что глубина анкеровки. При расчёте учитывают толщину закрепляемой детали, шайбу и гайку, выступ для затяжки, требуемую длину резьбового зацепления и часть, которая должна войти в основание. Для анкера дополнительно учитывают установленную систему и допустимую глубину заделки; подменять её общей длиной изделия нельзя.
До заказа сравните не только длину, но и долю резьбы, форму концов и допуски. У полностью резьбовой штанги резьба проходит вдоль всего стержня, а у некоторых шпилек отдельные концы или зоны могут быть выполнены иначе. Это влияет на то, где будут находиться гайки, шайбы и гладкая часть после сборки.
Материал, класс прочности и защита от коррозии
В спецификации указывают материал и класс прочности, если он предусмотрен стандартом для выбранного изделия. Класс показывает механические свойства крепежа, но не является сам по себе расчётом соединения. Нельзя считать, что более высокий класс автоматически подходит: предел задают также основание, тип анкера, расстояния до края и проектная нагрузка.
Углеродистая сталь может иметь разные варианты защитного покрытия, а для отдельных условий выпускают изделия из нержавеющей стали. Покрытие выбирают по влажности и агрессивности среды, сроку службы узла и совместимости с гайками и шайбами. Обычное цинковое покрытие и горячее цинкование — разные варианты; подходящий тип определяется спецификацией, а не только цветом изделия.
При эксплуатации на улице, в сыром помещении или рядом с химически активной средой особенно важны данные изготовителя о материале и защите. Не смешивайте детали с разными покрытиями без проверки: контакт металлов и условия увлажнения могут ускорить коррозию соединения. Если узел несущий, замену материала согласуют с проектировщиком.
Проверяйте маркировку класса и документы на партию, если они необходимы для вашего проекта. У изделий одного диаметра и длины могут различаться сталь, прочность и коррозионная защита. По фотографии или простому магниту надёжно определить все эти характеристики нельзя.
Как выбрать под основание и нагрузку
Шпилька резьбовая для соединения металлических деталей подбирается по диаметру, шагу, классу прочности, размерам гаек и шайб, а также толщине пластин. Расчёт учитывает, будет ли шпилька работать на растяжение, сдвиг или совместное действие нагрузок. Если в узле есть эксцентриситет или длинный свободный участок, стержень может испытывать изгиб, поэтому подбирать его только по усилию растяжения недостаточно.
Для крепления в бетоне или кладке подбирают шпильку с резьбовой нарезкой, совместимую с анкерной системой. Её характеристики зависят от основания, в том числе от его плотности, состояния и наличия трещин, а также от глубины заделки, расстояний до края и шага соседних креплений. В пустотелой кладке применяют только решения, предназначенные для такого основания, поскольку обычная шпилька с произвольным клеем не гарантирует надёжного крепления.
При использовании химического анкера учитывают марку состава и тип стержня, диаметр отверстия, способ очистки и выдержку до приложения нагрузки. Последовательность, инструмент, глубину установки и момент затяжки берут из инструкции к выбранному комплекту. Несоблюдение этих параметров может снизить несущую способность даже при верно выбранном диаметре.
Для крепления к древесине проверяют толщину детали, расположение гаек и опорных шайб, риск раскалывания и направление усилия относительно волокон. Нельзя переносить расчёт для бетона на деревянный узел или наоборот. В обоих случаях размеры и схема крепления должны соответствовать материалу основания и рабочей документации.
Монтаж и контроль соединения
Перед сборкой проверьте соответствие шпильки, гаек и шайб по диаметру, шагу и материалу. Гайку навинчивают от руки на чистую неповреждённую резьбу; заедание, перекос или замятые витки — повод остановиться и проверить детали. Не исправляйте дефект силовой затяжкой, иначе можно испортить резьбу и ослабить соединение.
При креплении через пластину стержень устанавливают без бокового перекоса, а шайбу располагают на опорной поверхности. Способ затяжки и требуемый момент определяют проект или инструкция производителя. Слишком сильная затяжка может повредить резьбу или смять основание, а слабая — оставить люфт; одного визуального впечатления недостаточно для ответственного узла.
Если шпильку укорачивают, нужно сохранить пригодные витки и убрать заусенцы с торца способом, допустимым для конкретного крепежа. После резки проверьте, что гайка проходит по оставшейся длине резьбы без закусывания. При повреждении покрытия на открытом участке уточните у изготовителя, требуется ли восстановительная защита.
После монтажа осмотрите соединение на перекос, деформацию шайбы, повреждённые витки, трещины в основании и следы вырыва. Для анкерной системы также проверьте соблюдение глубины и выдержки, указанных производителем. Несущую способность нельзя подтверждать только тем, что узел не шатается при ручной проверке.
Что сверить перед покупкой
Шпилька резьбовая подходит для узла только при совпадении её характеристик с проектом. Сверьте обозначение диаметра и шага, длину и резьбовую часть, класс прочности, материал, покрытие и комплектные гайки с требованиями соединения. Для анкеровки проверьте, что стержень допущен к применению с выбранным составом и именно в вашем типе основания.
В сложном соединении шпилькой с резьбовой нарезкой закрепляют оборудование, опорную пластину или строительный элемент, поэтому проверяют не только сам стержень, но и основание, шайбы, гайки, анкеровку и способ затяжки. Если в документах нет класса, материала или допустимой области применения, запросите подтверждение у поставщика до установки. Не заменяйте крепёж на похожий без перерасчёта узла.
- Сверьте диаметр, шаг и длину резьбы.
- Проверьте класс прочности, материал и защитное покрытие.
- Подберите гайки, шайбы и опорную пластину по той же спецификации.
- Для анкеровки проверьте совместимость стержня, состава и основания.
- Соблюдайте расстояния, глубину заделки и затяжку по проекту и инструкции изготовителя.
- Сохраните маркировку и документы на партию до приёмки соединения.
