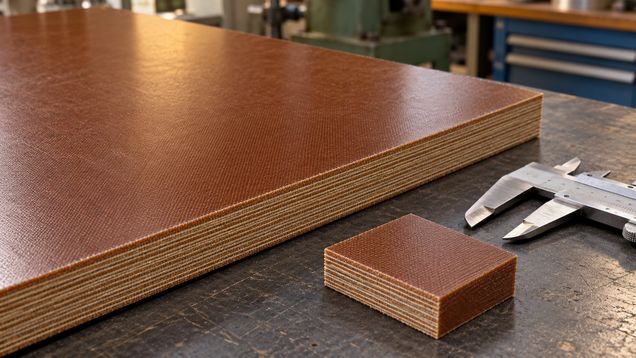

Текстолит — листовой слоистый материал из тканевых слоёв, пропитанных термореактивным связующим; его выбирают для механических и электроизоляционных деталей. При подборе текстолита сверяют марку, толщину, структуру армирования и требования узла, поскольку свойства зависят от типа ткани, смолы, прессования и рабочей среды.
Из чего состоит слоистый материал
Текстолит — слоистый пластик, в котором ткань работает как армирование, а затвердевшая термореактивная смола связывает слои в плотный материал. Для ряда марок применяют хлопчатобумажную ткань и фенольное связующее; состав конкретного листа подтверждают паспортом или технической спецификацией. Материал получают формованием пакета из пропитанной ткани под давлением и нагревом.
Заготовки из текстолита выпускают в листах, а некоторые марки — также в стержнях, трубах и других формах. При резке на кромке видна слоистая структура, но одних внешних признаков недостаточно, чтобы определить класс или электрические свойства. Перед заменой одного материала другим сравните маркировку, состав и условия применения.
Этот материал следует отличать от стеклотекстолита и бумажно-слоистых пластиков. В стеклотекстолите армированием служит стеклоткань, а тип связующего тоже может отличаться; бумажный ламинат основан на слоях бумаги. У этих материалов разные механические и электроизоляционные характеристики, поэтому общее название материала не подтверждает взаимозаменяемость.
Тип ткани, ее переплетение, плотность пропитки и режим прессования влияют на свойства листа. Поэтому два листа одинаковой толщины и похожего цвета могут иметь разные прочность, ударную вязкость, изоляционные показатели и способность к обработке. Для точной детали ориентируйтесь на обозначение марки, а не на приблизительное описание продавца.
Марки и различия по назначению
Для одной задачи нужна механическая прочность, для другой — электрическая изоляция или стойкость к трению. Конструкционные марки используют для панелей, прокладок и деталей машин, электротехнические — там, где важны параметры изоляции. Границы применения задаются техническим документом конкретного материала, а не по общему названию материала.
В зависимости от марки в состав могут входить ткани разного переплетения, связующие и специальные добавки. Некоторые марки разрабатывают для деталей скольжения, другие — для электротехнических панелей или общего машинного назначения. В маркировке проверьте серию, форму поставки, сорт и документ, которому соответствует партия.
Механические показатели выбирают по рабочей схеме: изгиб, сжатие, удар, трение, крепеж и длительность нагрузки воздействуют на деталь по-разному. Для ответственного узла нужны данные именно по той марке и толщине, которые предполагается заказать. Не переносите значения из каталога одной марки на материал того же цвета или общего типа.
Если в изделии важны электроизоляционные свойства, проверьте условия измерения и эксплуатации, указанные в документах. Влажность, температура и загрязнения могут влиять на свойства слоистого пластика, а требования к изоляции зависят от напряжения, частоты и среды. Подбор для электроустановки выполняют по нормативным требованиям и проекту.
Толщина, слои и механическая обработка
Текстолит для детали выбирают по толщине и размеру заготовки с учетом припуска на обработку. Размер листа должен позволять разместить деталь так, чтобы ее рабочая форма и направление армирования соответствовали чертежу. Если требуется узкая полоса или крупная плита, заранее уточните допуск по толщине и плоскостности.
При резке или сверлении важно учитывать слоистую структуру. Режущий инструмент должен быть острым и подходящим для твердого ламината; тупая оснастка повышает нагрев и может ухудшить кромку. Для отверстий и тонких стенок задайте подпор и режим обработки, исключающие смещение слоев и выкрашивание края.
Направление тканевых слоев способно влиять на поведение детали при нагрузке, особенно если сила приложена вдоль плоскости листа или перпендикулярно ей. Раскрой сверяйте с чертежом: не разворачивайте заготовку произвольно, если направление армирования важно для прочности. Для сложной формы полезно выполнить пробную деталь и проверить кромки после фрезерования.
Стружку и пыль от механической обработки удаляют вытяжкой и собирают безопасным способом, указанным в документации по охране труда. Используйте защитные очки и подходящую защиту органов дыхания; не сдувайте мелкую пыль сжатым воздухом в рабочую зону. После обработки очистите каналы, отверстия и поверхности, чтобы частицы не попали в подшипник или электрический узел.
Среда эксплуатации и долговечность
Для текстолита, который будет работать во влажной среде, уточните влагопоглощение и допустимые размерные изменения конкретной марки. Даже материал с низким водопоглощением не следует без проверки использовать в воде или под открытым небом: важны температура, длительность контакта, нагрузка и качество поверхности. Плотная посадка может измениться после кондиционирования или намокания.
Химическую стойкость проверяют по виду вещества, его концентрации и температуре. Фенольное связующее и тканевое армирование не делают все марки устойчивыми к любому растворителю или маслу. Для деталей, контактирующих с технологической жидкостью, запросите таблицу совместимости или письменное подтверждение производителя.
Под постоянной нагрузкой листовой материал может деформироваться, а нагрев способен снижать прочность связующего. Учитывайте изгиб между опорами, местное давление под шайбой, стягивание болтами и близость источников тепла. Ограничения по температуре берите из паспорта конкретной марки и учитывайте, как долго деталь будет нагружена.
В деталях трения рабочие поверхности подготавливают по требованиям узла, а материал-пару выбирают совместно с текстолитом. Рельефные риски, острые кромки или грязь могут ускорить износ сопряженной поверхности. Если узел должен работать без смазки либо в масле, это условие требуется заранее проверить по характеристикам марки.
Как выбрать лист и принять поставку
Текстолит подбирают по назначению детали: электроизоляционная панель, механическая прокладка, вкладыш или заготовка под фрезерование предъявляют разные требования. Уточните толщину, формат, сорт, марку, документ поставки, допуск и состояние кромки. Если материал будет работать под нагрузкой, приложите чертеж с опорами, крепежом и направлением слоев.
Запросите паспорт или протокол с показателями, которые нужны для расчета: например, прочность при изгибе или сжатии, ударную вязкость, электрические характеристики и влагопоглощение. Сравнивать можно только показатели, измеренные по сопоставимым методам и условиям. Значение из рекламного описания без привязки к марке и документу не подходит для проектной проверки.
При получении осмотрите лист с обеих сторон и кромки. Проверьте размеры и толщину в нескольких точках, отсутствие трещин, вздутий, расслоений, крупных пор и повреждений от транспортировки. Результаты сопоставьте с заказом до раскроя; если есть расхождение, сохраните маркировку и зафиксируйте дефект на исходном листе.
Храните листы на ровной опоре, защищая их от прямого увлажнения, грязи, ударов и нагрева. Высокие стопы без достаточной поддержки могут привести к изгибу; тяжелые заготовки перемещают рассчитанными на их массу средствами. Для точных деталей сохраняйте маркировку партии и отделяйте остатки разных марок.
В спецификации текстолита зафиксируйте точное обозначение марки, толщину, размер листа, сорт и технический документ. Для электрической детали добавьте требуемые параметры изоляции и условия эксплуатации, а для механической — нагрузку, температуру, среду и способ опирания. Перед раскроем сверьте эти значения с паспортом партии и зафиксируйте обнаруженные расхождения.
