Обратный клапан пропускает поток при допустимом направлении и закрывается при попытке обратного движения среды. Выбор зависит от вида затвора, давления открытия, скорости потока, положения на трубопроводе и материала уплотнения. Перед установкой обратного клапана проверь требования насоса и схемы.
Как работает запорный элемент
Обратный клапан содержит корпус, седло и подвижный затвор: диск, тарелку, шар или створку. Давление прямого потока перемещает затвор и открывает проход, а пружина, сила тяжести или обратный перепад возвращают его к седлу. Конкретное усилие открытия зависит от конструкции и характеристик модели.
Закрытие обратного клапана ограничивает возврат среды, когда поток останавливается или меняет направление. Уплотнение может прилегать к металлическому или мягкому седлу; степень герметичности проверяют по документации и испытаниям. Такой клапан не гарантирует абсолютную отсечку и не заменяет запорную арматуру для обслуживания линии.
Пружинная модель начинает открываться, когда перепад давления преодолевает усилие пружины. Требуемое давление открытия и потери напора важны для насосов, дозирующих линий и систем с малым расходом. Если давление недостаточно, проход может оставаться неполностью открытым, вызывая шум или нестабильность потока.
Основные конструкции
В поворотном исполнении створка отходит от седла на шарнире под напором прямого потока. Простая конструкция часто применяется на водяных линиях с достаточно устойчивым потоком, но положение монтажа и скорость закрытия зависят от модели. Резкое возвращение створки может создать ударное воздействие на трубопровод.
Подъёмный клапан перемещает диск или поршень вдоль направляющей. Для многих моделей требуется установка на горизонтальном участке с крышкой сверху, однако точные ограничения указаны производителем. Пружинные дисковые и осевые конструкции компактнее и могут допускать несколько положений монтажа, если это разрешено для конкретного исполнения.
Двухстворчатые и межфланцевые модели занимают мало места между фланцами и применяются в системах, рассчитанных на такой тип соединения. В нижней части всасывающей линии насоса устанавливают специальный донный клапан, иногда со встроенной сеткой для удержания заполнения. Обычный линейный клапан не всегда подходит для этой роли.
Где устанавливают и что защищают
Обратный клапан после насоса ограничивает обратный ход жидкости при остановке и помогает защитить оборудование от обратного потока. Его положение выбирают по схеме насосной установки, характеристикам насоса и требованиям изготовителя арматуры. В некоторых системах дополнительно нужны отсечной кран, фильтр или компенсирующие элементы.
В водопроводе клапан предотвращает нежелательное перетекание между участками или возврат среды в источник, если это предусмотрено проектом. Для защиты питьевой воды применяют только изделия с нужными материалами и разрешениями. В отоплении, канализации, сжатом воздухе и технологических установках подбирают модель, рассчитанную на конкретную среду.
В системах пара и конденсата обратные клапаны помогают не допустить обратного давления и перетока через оборудование, но их тип и место установки особенно важны. Для вязких жидкостей, загрязнённой воды, газа и пульсирующего потока учитывают склонность затвора к заеданию, колебаниям и неполному закрытию. Рабочую схему сверяют с проектом, а не выбирают только по размеру патрубка.
Давление открытия и гидравлический режим
При расчёте учитывают рабочий расход, перепад давления, допустимую потерю напора и минимальную скорость, при которой затвор стабильно открыт. Слишком тяжёлый диск или сильная пружина могут увеличить сопротивление, особенно в системе с малым напором. Недостаточный поток способен вызвать дребезг или частые циклы открытия и закрытия.
Остановка насоса и обратный ток могут вызвать гидравлический удар. Быстрое закрытие некоторых пружинных конструкций снижает обратную скорость, но результат зависит от длины линии, скорости потока, инерции столба и момента срабатывания. Для длинного трубопровода или высокого давления динамический режим проверяют расчётом и подбирают арматуру вместе с проектировщиком.
Маркировка давления и температуры относится к заданной модели и материалам её корпуса, седла, уплотнений и пружины. Не считай допустимым режимом значение, указанное только для корпуса, если уплотнение имеет более узкое ограничение. Уточняй также испытательное давление, возможное разрежение и совместимость с температурными циклами.
Материалы и соединения
Корпус выпускают из латуни, бронзы, чугуна, стали, нержавеющей стали или термопластика. Седло, диск, пружина и уплотнения могут быть изготовлены из иных материалов, поэтому устойчивость оценивают для всего узла. Для химической среды сопоставляют концентрацию, температуру и длительность контакта с таблицей изготовителя.
Соединение бывает резьбовым, фланцевым, межфланцевым, сварным или предназначенным для полимерной трубы. Сверяй стандарт и размер резьбы, наружный диаметр, класс фланца, направление потока и требуемую прокладку. Несоответствие торцов нельзя компенсировать чрезмерной затяжкой или случайным переходником.
Для термопластиковых изделий отдельные стандарты определяют конструкцию, функциональные характеристики, соединение с трубой, температурно-давленческий режим и испытания. Например, ISO 16137 относится к обратным клапанам из термопластичных материалов; его область не распространяется автоматически на металлическую арматуру. Выбирай нормативный документ, подходящий к материалу и назначению изделия.
Как подобрать подходящий вариант
Определи среду, давление, температуру, расход, диаметр трубопровода, направление потока и положение установки. Сопоставь их с типом затвора, усилием открытия, допустимым перепадом и требуемой герметичностью. Для насоса дополнительно проверь обратный ток при остановке и допустимую нагрузку на патрубок.
Пружина обратного клапана может быть полезна для быстрого закрытия, но требует достаточного давления для открытия. Поворотная створка обычно имеет иную потерю напора и требования к ориентации; подъёмная конструкция может быть ограничена горизонтальным монтажом. Учитывай, что два клапана одинакового диаметра могут иметь разные кривые сопротивления и рабочие пределы.
Если в системе возможны частицы, окалина или волокнистые загрязнения, выясни, сможет ли затвор свободно закрываться и предусмотрена ли очистка. Сетчатый фильтр перед клапаном устанавливают только если это допускают расчёт и требования к обслуживанию. Для питьевой воды, газа, пара и агрессивных растворов проверь отдельные подтверждения применимости.
Монтаж, проверка и обслуживание

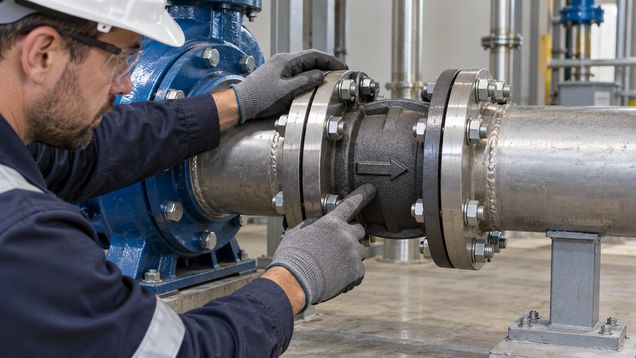

Перед установкой очисти трубопровод от сварочного грата, окалины и мусора, чтобы загрязнения не попали на седло. Установи корпус по стрелке, показывающей прямое направление потока, и соблюдай разрешённое положение. У некоторых моделей пружина позволяет монтаж в разных плоскостях, у других ориентация строго ограничена.
Поддержи трубопровод с обеих сторон и не передавай на корпус клапана нагрузку от перекоса, провисания или затяжки соседних соединений. Для фланцевой модели используй подходящую прокладку, равномерно затягивай крепёж и не блокируй ход внутреннего затвора. После сборки обратный клапан проверяют в режиме, предусмотренном для системы; затем выполняют промывку и испытание по проекту и инструкции производителя.
Постоянный стук, вибрация, рост шума, слабый расход или обратный ток могут указывать на неправильный размер, ориентацию, загрязнение или износ седла. Проверку и разборку выполняй после изоляции участка, сброса давления и охлаждения среды. Заменяй изношенные детали комплектом, рекомендованным изготовителем, и повторно проверяй работу линии.
Что проверить перед покупкой
Перед заказом обратного клапана зафиксируй тип среды, рабочие и предельные значения давления и температуры, направление потока и допустимые потери напора. Уточни конструкцию затвора, давление открытия, материал корпуса, седла и уплотнений, размер и тип присоединения. Для насосной линии сообщи режим пуска и останова, чтобы оценить риск обратного удара.
Проверь маркировку, паспорт, стандарт, монтажную схему, сведения об испытаниях и условия обслуживания. Уточни, можно ли установить модель горизонтально или вертикально и требуется ли прямой участок до или после неё. При замене модели измерь существующие соединения и оставь место для демонтажа.
Согласуй с проектом дополнительные фильтры, отсечные устройства и доступ для осмотра. Если производитель ограничивает рабочее положение, тип среды или пульсации, учти это до закупки. После установки сохрани данные модели и результаты испытания для дальнейшего обслуживания линии.
