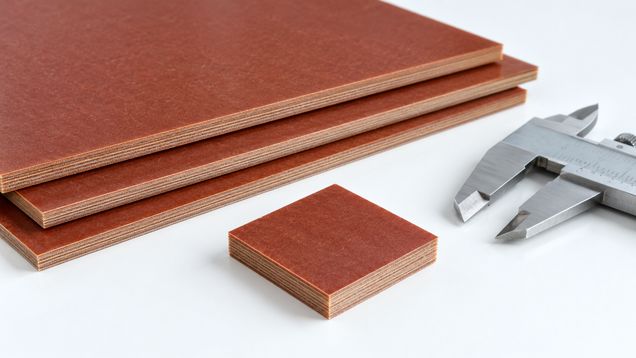

Гетинакс — бумажно-слоистый прессованный материал: листы изготавливают из пропитанной бумаги и термореактивного связующего. При выборе листа проверяют марку, толщину, электрические показатели и допустимую влажность, поскольку состав связующего и область применения различаются по технической документации.
Состав и строение листа
Гетинакс представляет собой слоистый пластик на основе электроизоляционной бумаги. Бумагу пропитывают связующим, укладывают в пакет и прессуют с нагревом, чтобы получить жесткую заготовку с заданной толщиной. Для многих марок применяют фенольную смолу, но состав конкретного материала нужно сверять с обозначением и паспортом.
Разные марки могут отличаться типом бумаги, пропиткой, количеством слоев, видом смолы и режимом прессования. Поэтому одинаковая толщина не гарантирует одинаковые электрические, механические и тепловые свойства. Ориентируйтесь на полное обозначение изделия и техническую спецификацию, а не только на коммерческое название.
Бумажное армирование отличает этот материал от текстолита, где основой служит ткань, и от стеклотекстолита, в котором применяют стеклоткань. Меняется структура, а вместе с ней механическое поведение, изоляционные свойства и подходящая обработка. Эти материалы не следует автоматически заменять друг другом без подтверждения проекта.
Заготовки обычно поставляют листами; тонкий материал для отдельных марок может выпускаться в рулонах по согласованию с изготовителем. Формат, ширина и длина зависят от марки и производства. Уточните, соответствует ли обозначение листу, рулону или вырубной детали, чтобы при заказе не перепутать форму поставки.
Назначение и электрические свойства
Гетинакс применяют прежде всего как электроизоляционный лист для панелей, прокладок, монтажных оснований и других деталей электротехнического оборудования. Для каждой марки важны электрическая прочность, сопротивление изоляции и допустимые условия работы. Эти параметры берут из паспорта изделия или подтвержденного стандарта.
Не всякий лист подходит для любого напряжения, частоты, температуры и влажности. Показатель электрической изоляции зависит от способа испытания, толщины образца и состояния материала, поэтому сравнивайте данные, полученные по сопоставимым методам. Для ответственной электроустановки марку и толщину выбирают по проекту, а испытания и приемку проводят по установленной процедуре.
Некоторые марки предназначены для работы в сухом воздухе, другие имеют отдельные требования для повышенной влажности или контакта с трансформаторным маслом. Это не означает, что весь бумажный ламинат устойчив к воде и маслам: допустимый режим следует подтвердить для конкретного обозначения. Если условия отличаются от стандартных, запросите у производителя письменные данные о допустимой среде.
Бумажный слоистый материал используют для монтажных и разделительных деталей, когда одновременно требуются жесткая форма и электрическая изоляция. Он не заменяет заземление, ограждение токоведущих частей и другие меры защиты. Конструкция узла должна учитывать напряжение, путь утечки, расстояния между проводниками, крепеж и возможность загрязнения поверхности.
Для механической работы оценивают изгиб, сжатие, удар и нагрузку на точки крепления. Лист может служить панелью или прокладкой, но его несущую способность нельзя определять только по толщине и внешнему виду. Если деталь удерживает оборудование или воспринимает постоянную нагрузку, расчет должен опираться на характеристики марки и фактическую схему опирания.
Толщина, допуски и обработка
Толщину выбирают по чертежу и параметрам электрического либо механического узла. Для вырубных прокладок важны не только наружные размеры, но и диаметр отверстий, расстояния между ними и качество кромки. Тонкий лист легче штамповать или резать, однако он может требовать опорной рамки, чтобы сохранять плоскость.
Допуски по толщине и плоскостности различаются по маркам, сортам и техническим условиям. Если требуется плотная посадка или точная высота пакета, заранее согласуйте класс точности и места измерения. Не считайте фактический размер равным номинальному, пока его не сверили с документом на поставку.
Для резки, сверления и фрезерования применяют острый инструмент и режимы, подходящие слоистым прессованным пластикам. Поддерживайте заготовку около зоны обработки, чтобы уменьшить вибрацию и сколы, а отверстия располагайте с учетом чертежа и крепежа. После обработки осмотрите кромки: расслоение или выкрашивание может ухудшить изоляцию и снизить прочность детали.
Пыль и стружку удаляют вытяжкой и собирают способом, указанным в документации изготовителя. Используйте защитные очки и средства защиты дыхания, предусмотренные правилами мастерской; не очищайте рабочую зону сжатым воздухом. Перед монтажом удалите пыль из отверстий и с поверхности, поскольку загрязнение может повлиять на электрические свойства узла.
При проектировании отверстий учитывайте близость кромки и направление усилия от крепежа. Слишком сильное затягивание может повредить хрупкую кромку или вызвать трещину; момент затяжки и опорные шайбы выбирают по чертежу. Если деталь тонкая, предусмотрите равномерное распределение давления и не используйте ее как пружинящую прокладку без проверки.
Как подобрать марку под условия работы
Выбор начинают с функции детали: нужна ли электрическая изоляция, требуется ли механическая жесткость, будет ли материал контактировать с маслом или влагой и какова длительность нагрузки. Затем сопоставляют марку, толщину, тип связующего и технические показатели. Если для узла важны одновременно изоляция и прочность, проверяйте обе группы характеристик, а не только одно паспортное значение.
Для работы во влажной среде важны данные о влагопоглощении и стабильности электрических свойств после воздействия влаги. Некоторые бумажно-фенольные марки специально выпускаются с повышенной изоляционной стойкостью во влажных условиях, но это свойство относится к конкретному продукту. Уточните, какие испытания проводились и можно ли переносить их результаты на требуемую толщину.
При эксплуатации рядом с источником тепла проверьте длительно допустимую температуру и учитывайте нагрев при перегрузке. Указанная в паспорте верхняя температура не означает, что деталь выдержит ту же нагрузку неограниченно долго. Для комбинированного воздействия тепла, влаги и механического усилия требуется проверка всех условий совместно.
Если лист должен соприкасаться с маслом, растворителем, чистящим средством или герметиком, заранее проверьте химическую совместимость связующего и бумаги. Уточните концентрацию, время контакта и температуру; название группы веществ без этих условий недостаточно. При необходимости запросите контрольный образец для пробной обработки и сборки.
Заказ и приемка листового материала
Перед закупкой подготовьте чертеж детали с толщиной, наружными размерами, отверстиями, допусками и требованиями к поверхности. Укажите, в каком направлении допустимо ориентировать лист при раскрое, если механическая нагрузка чувствительна к структуре слоев. Для серийного изготовления согласуйте карту раскроя и способ получения одинаковых заготовок.
Попросите у поставщика полное обозначение, паспорт или сертификат, технический документ и данные по требуемым свойствам. Сверьте марку связующего, класс изоляции, допуск по толщине и условия применения. Если продавец предлагает замену, сравните исходные показатели и запросите подтверждение проектировщика до оплаты.
При приемке проверьте маркировку, количество листов, длину, ширину и толщину в нескольких точках. Осмотрите лицевые стороны и торцы на трещины, вздутия, расслоения, пузыри, загрязнения и повреждения при перевозке. Несоответствие сфотографируйте до раскроя и передайте поставщику вместе с номером партии.
Храните листы на ровной опоре, в закрытом помещении и вдали от прямого увлажнения, нагрева и химических испарений. Не ставьте на крайние листы тяжелые предметы и не допускайте свеса, который может вызвать изгиб. Сохраняйте маркировку партии до завершения сборки и проверки изделия.
Гетинакс в заказе обозначайте полной маркой, номинальной толщиной, размерами листа, сортом и техническим документом. Для электроизоляционной детали дополнительно перечислите напряжение, влажность и другие условия, по которым проверяют пригодность материала. До раскроя сверяйте полученную партию с паспортом и чертежом.
