Просечно-вытяжной лист получают просечкой и растяжением металлической заготовки, формируя сетку из непрерывных перемычек. При выборе просечно-вытяжного листа сверяй размер ячеек, ширину и толщину перемычек, материал и формат. Назначение панели и допустимую нагрузку подтверждают по проекту и данным изготовителя.
Как устроено металлическое полотно

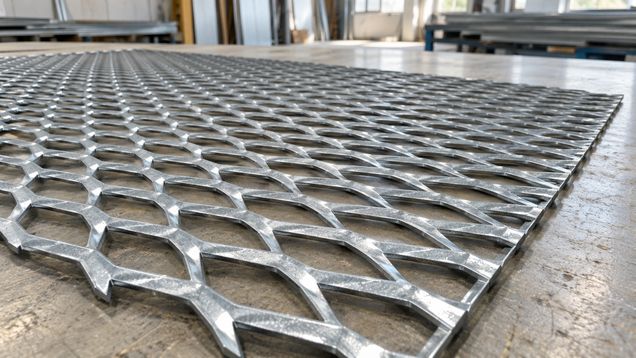

Просечно-вытяжной лист представляет собой цельное полотно с повторяющимися отверстиями. Заготовку надрезают и растягивают, раскрывая ячейки; перемычки при этом остаются частью исходного металла. Поэтому структура отличается от сетки, собранной из отдельных проволок или полос со сварными пересечениями.
У просечно-вытяжного листа обычно измеряют длинный и короткий шаг ячейки, размеры светового отверстия, ширину и толщину перемычки. В документации могут применяться англоязычные сокращения и схема ориентации полотна. Сверяй обозначения по легенде конкретного каталога: шаг от центра до центра и свободное отверстие — разные размеры.
Наиболее узнаваемый рисунок имеет ромбовидные ячейки, но выпускаются и другие формы. Геометрия отверстий, направление длинной оси, ширина перемычек и расположение узлов меняют внешний вид и открытость полотна. Для точного совпадения сравни чертёж или образец, а не только название изделия.
В поставке встречаются рельефное и выровненное исполнение. Рельефное сохраняет выступающий профиль перемычек после раскрытия, а выровненное получают дополнительным сплющиванием. Поверхность, общая толщина и внешний вид различаются, поэтому в заказе указывай нужный вариант и проверяй его по образцу или техническому листу.
Просечно-вытяжной лист делают из разных металлов и сплавов, доступных в конкретной линейке производителя. Для идентификации важны не только рисунок ячеек, но и материал исходной заготовки, толщина, состояние поверхности и вид защитного слоя. Цвет покрытия не позволяет надёжно определить состав металла или его свойства.
В спецификации просечно-вытяжной лист обозначают размером полотна и параметрами ячеек и перемычек. Если поставщик использует собственный код модели, запроси расшифровку и чертёж. Маркировка должна позволять отличить рельефное изделие от выровненного и подтвердить материал и толщину.
Размеры и подбор под задачу
При подборе сначала определи назначение панели: экран, ограждение, облицовка, защитная крышка или элемент настила. Требования к видимости сквозь ячейки, воздухообмену, защите от доступа и опиранию будут различаться. Для настила и других нагружаемых частей нужна отдельная оценка по пролёту, опорам, креплениям и условиям эксплуатации.
Для расчёта площади и раскроя проверь полный формат листа, направление длинного шага и расположение кромок. Важны допустимые размеры заготовки, остаток материала и то, как рисунок продолжится на стыке соседних панелей. Если рисунок должен визуально совпадать, согласуй ориентацию до резки и монтажа.
Ширина и толщина перемычки влияют на массу, внешний вид и жёсткость отдельного полотна, но не дают универсальной оценки допустимой нагрузки. Для несущего или доступного для ходьбы настила используй только изделие с подтверждёнными характеристиками и предусмотренной опорной схемой. Не назначай пролёт и крепёж по фотографии или по похожей сетке.
Если панель будет служить ограждением, уточни требуемую величину отверстий, высоту установки и способ крепления к каркасу. Для защитного экрана важны размеры ячейки и отсутствие острых или доступных кромок в зоне контакта. Требования безопасности определяются местом установки и назначением, а не только формой сетки.
Выровненное исполнение может быть удобнее там, где нужна более плоская поверхность или аккуратный контакт с соседней отделкой. Рельефная поверхность имеет другую фактуру и может подходить для иных задач. Ориентируйся на описание производителя, поскольку одинаковые слова в торговых каталогах иногда относятся к разным технологиям обработки.
Материал выбирают по влажности, температуре, возможному контакту с химическими веществами и соседними металлами. Для наружных работ проверь вид антикоррозионной защиты и совместимость крепежа. Если требуется окраска после резки, согласуй способ подготовки кромок и восстановления покрытия с изготовителем системы защиты.
В заказе перечисли материал, толщину исходного листа, шаги или размеры ячеек, ширину и толщину перемычек, тип поверхности, формат и количество. Укажи также допустимый способ резки, требования к кромкам и необходимость рамки или обработки периметра. Чем полнее спецификация, тем проще сопоставить поставку с чертежом.
До изготовления или покупки проверь, доступны ли нужные размеры и форма ячеек у выбранного поставщика. У разных производителей могут отличаться обозначения и набор стандартных моделей. Если изделие изготовляют по индивидуальному заказу, согласуй контрольный образец или лист с параметрами до запуска основной партии.
Обработка, установка и эксплуатация
При раскрое учитывай направление рисунка и не повреждай перемычки за пределами линии реза. После резки осмотри торцы, удали заусенцы и закрой острые участки предусмотренной рамкой или окантовкой, если этого требует проект. Острые края металлической сетки могут травмировать руки, поэтому при переноске и обработке используй подходящие средства защиты.
При работе с просечно-вытяжным листом подбирай режущий инструмент и способ крепления по материалу, толщине и документации изделия. Не растягивай и не сплющивай полотно на площадке без разрешённой технологии: это меняет рисунок и геометрию перемычек. Для крупных панелей заранее подготовь безопасную опору и исключи провисание при переноске.
Кромки закрепляют на каркасе через предусмотренные точки, не пережимая и не деформируя ячейки. К просечно-вытяжному листу выбирают крепёж и окантовку по чертежу и рекомендациям изготовителя. Крепёж, шаг опор и тип рамки выбирают по чертежу и функции панели. Если полотно используют как ограждение или настил, проверь устойчивость узла целиком, включая основание и соединительные элементы.
Перед монтажом осмотри заготовку на разрывы перемычек, чрезмерную деформацию и повреждение защитного слоя. Убедись, что размер панели соответствует проёму и что ориентация ячеек совпадает с согласованным образцом. При заметном расхождении не подгоняй лист так, чтобы изменились опорные зоны или соединения.
Во время хранения укладывай листы на ровное основание, отделяя их от грунта и мест скопления воды. Между листами можно применять прокладки, если это не повреждает поверхность и не приводит к смещению пачки. Защити кромки от ударов, а изделия с разными размерами и покрытиями храни раздельно по маркировке.
Периодический уход зависит от места применения и материала. Удаляй грязь способом, совместимым с покрытием, и проверяй участки крепления, торцы и зоны, где удерживается влага. Если появилась коррозия, разрушение слоя или ослабление соединений, определи причину и согласуй ремонт до дальнейшей эксплуатации.
При замене панели зафиксируй её исходную маркировку, размеры и ориентацию. Похожий рисунок ячеек не гарантирует совпадения толщины перемычек или характеристик всей конструкции. Для повторного заказа используй технический лист, образец или чертёж с обозначениями производителя.
В документах на партию сохраняй информацию о материале, размерах и обработке поверхности. Это помогает при приёмке, ремонте и поиске совместимой замены. Если лист используется в ответственной конструкции, решение о его пригодности и способе установки должно опираться на проектные данные и подтверждённые характеристики изделия.
При подготовке панели к отделке заранее согласуй, какие поверхности и кромки останутся видимыми. Уточни, допускает ли покрытие последующее окрашивание и нужна ли дополнительная обработка после резки. Эти сведения позволяют избежать несовместимых слоёв и заметных различий между готовыми участками.
Если полотно закрывает техническое оборудование, оставь предусмотренный доступ для осмотра и обслуживания. Размер ячеек и способ крепления должны соответствовать задаче экрана, а съёмные части — фиксироваться от случайного смещения. Не используй декоративную панель вместо защитного ограждения, если её назначение и характеристики не подтверждены.
При замене покрытия не перекрывай отверстия и не заполняй ячейки составом, если это изменит пропуск воздуха, света или воды. Перед нанесением защитного материала очисти поверхность и выполни пробу совместимости на небольшом участке, когда это предусмотрено производителем. Результат осмотра и ремонта фиксируй вместе с документацией на изделие.
