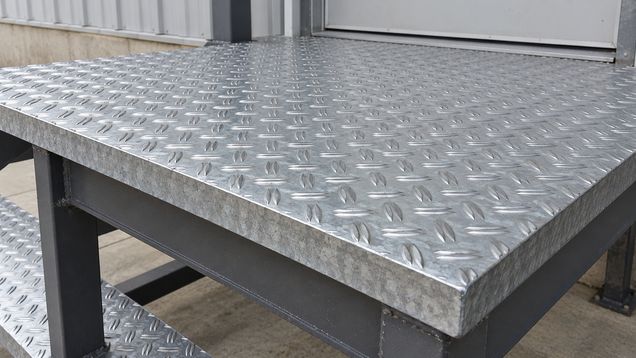

Лист рифленый — листовой прокат с выступающим рисунком, который применяют для ступеней, площадок и проходных поверхностей. При выборе рифленого листа проверяют материал, базовую толщину, тип рельефа, размеры опор и условия эксплуатации: рисунок помогает сцеплению, но не заменяет расчет основания и настила.
Где используют лист с рельефом
Лист рифленый применяют там, где нужна металлическая проходная поверхность с фактурой: на ступенях, площадках обслуживания, переходах, трапах, настилах и отдельных элементах транспортного оборудования. Поставщики могут отгружать такие листы раскроенными отрезками или рулонным прокатом с последующей резкой.
Рисунок состоит из выступающих элементов на одной стороне листа. Рельеф может улучшить сцепление обуви с поверхностью, однако сам по себе не гарантирует защиту от скольжения при воде, масле, снегу, льду или загрязнении. При выборе учитывают не только фактуру, но и наклон, направление движения, условия уборки и конструкцию прохода.
В каталогах встречаются ромбические, чечевичные и другие рельефы; названия и геометрия зависят от производителя и стандарта. В конкретной линейке один рисунок могут рекомендовать для сухих условий, а варианты с направленными выступами — для наружных площадок, где важен отвод воды и уборка. Эти рекомендации относятся к выбранному изделию и не заменяют оценку условий эксплуатации.
Перед заказом определите, является ли настил только покрытием готового основания или должен перекрывать промежуток между опорами. Во втором случае толщина, ширина опор и шаг между ними влияют на прогиб и прочность. Поверхностный рисунок не превращает тонкий лист в несущую плиту и не заменяет проектный расчет.
Толщина, формат и расчет массы
В характеристиках важно различать толщину основного листа и высоту выступов. Именно толщина основы служит исходным параметром для расчета прочности конструкции; рельеф не следует учитывать как дополнительную несущую толщину. Уточните, какое значение указано в заказе, чертеже и сертификате, чтобы одинаково понимать размер изделия.
На рифленый прокат распространяются отдельные стандарты и технические условия. В качестве примеров в документации могут встречаться EN 10363, ASTM A786 и DIN 59220. Применимый документ зависит от происхождения и вида материала; он задает требования к продукции и допускам, но не определяет безопасную толщину настила для любой схемы опирания.
Толщину назначают по нагрузке и расстоянию между опорами, учитывая, будет ли нагрузка равномерной или сосредоточенной на небольшом участке. Для проходной площадки важны прогиб, крепления к балкам, состояние кромок и возможные удары от оборудования. Эти параметры проверяют по расчету конструкции, а не подбирают только по привычному размеру листа.
Сверьте требуемые ширину и длину с доступным форматом и картой раскроя. Оставьте место на подгонку и соединения, если листы закрывают большую площадку; заранее определите положение стыков относительно опор. Уточните тип кромки: заводская, обрезанная или подготовленная под стыковку — это влияет на габарит и дальнейшую сборку.
Массу гладкой основы можно оценить по формуле: толщина в миллиметрах × ширина в миллиметрах × длина в метрах × 0,00785. Например, прямоугольная основа толщиной 5 мм, шириной 1000 мм и длиной 2 м весит около 78,5 кг без учета рельефа. Для готового рифленого листа уточните у поставщика теоретическую массу с учетом рисунка или фактическую массу партии.
Рисунок и условия эксплуатации
Лист рифленый для наружной лестницы и настила в сухом цехе может потребовать разного рисунка. Выступы с направленными бороздами облегчают отвод воды, а более частый рисунок может быть уместен там, где поверхность остается сухой и подвергается истиранию. Решение сверяют с рекомендациями изготовителя и местными требованиями безопасности.
Сцепление зависит от состояния поверхности, обуви и характера загрязнений, поэтому нельзя считать рифление полной заменой противоскользящей системы. При работе с маслом или технологическими жидкостями предусмотрите уборку, отвод стоков и подходящие средства защиты. Если проход критичен для безопасности, требования к поверхности должен задать проектировщик или специалист по охране труда.
Оцените, как вода и грязь будут удаляться с настила. Уклон, стыки, отверстия и рельеф могут облегчить сток, но одновременно усложнить очистку отдельных участков. Не размещайте открытые кромки и выступы там, где они создают риск зацепить обувь, одежду или шланг; края площадки закрывают или ограждают по проекту.
При наружной эксплуатации учитывают осадки, циклы замерзания и оттаивания, контакт с солями и состояние защитного покрытия. Выбор марки стали и покрытия зависит от среды и обслуживания. Даже подходящий рельеф не предотвращает коррозию, а поврежденное покрытие на кромках и в местах крепления требует осмотра и восстановления.
Материал, обработка и монтаж
Марку металла выбирают по требованиям к прочности, пластичности, свариваемости и условиям службы. Для строительного настила важно, чтобы обозначение марки в заказе совпадало с документом качества. Не следует считать лист подходящим для несущего элемента только потому, что его поверхность толще или рисунок выглядит массивным.
Листовой прокат может поставляться с покрытием или без него — это зависит от серии и заказа. Если планируется окраска, оцинкование либо другое защитное покрытие, заранее проверьте совместимость обработки с исходной поверхностью и сварными соединениями. Возможность горячего цинкования, например, должна быть подтверждена технологией конкретного изготовителя.
Рифленый лист режут по разметке с учетом ширины пропила и положения рисунка на деталях. После резки проверьте размеры, удалите заусенцы и защитите кромки способом, предусмотренным проектом. При раскрое нескольких одинаковых деталей сначала изготовьте и проверьте один образец, затем запускайте серийную резку.
При сварке и креплении учитывают толщину основы, доступ к обратной стороне и состояние защитного слоя. Не перекрывайте соединением расчетную опору и не оставляйте острые наплывы на проходной поверхности. Технологию соединения назначают по марке стали, чертежу и способу монтажа; сварочные работы выполняют с необходимой защитой от искр и дыма.
Уточните, допускает ли рисунок гибку в нужном направлении и сохраняет ли поверхность требуемый вид после формовки. Направление выступов и расположение шва могут влиять на внешний вид и подгонку деталей. Если при формовании требуется равномерная деформация в разных направлениях, запросите у производителя данные именно по предлагаемому типу рисунка.
При проектировании рифленого листа как настила не забудьте заложить опорные профили, крепеж, стыки и ограждения. Поверхность должна надежно опираться на каркас, а способ фиксации — исключать сдвиг и поднятие кромки при эксплуатации. Для съемных участков предусмотрите безопасный захват и порядок снятия без опасного поддевания острым инструментом.
Что проверить перед заказом и приемкой
Лист рифленый заказывают по совокупности параметров: марка стали, толщина основы, тип рисунка, ширина, длина, кромка, состояние поверхности и применимый стандарт. Для настила дополнительно указывают схему опор и расчетную нагрузку в проекте, хотя сам расчет и ответственность за него относятся к проектировщику конструкции.
В запросе поставщику перечислите размеры готовых деталей, объем, необходимость резки, требования к покрытию и документу качества. Если важна конкретная ориентация рельефа, приложите чертеж с обозначением лицевой стороны и направления рисунка. Согласуйте, включена ли в заявленную толщину высота выступов, и как рассчитывается масса поставки.
При приемке сопоставьте маркировку и документы с заказом, проверьте число листов, габариты и наличие повреждений. Толщину основы измеряют подходящим инструментом на ровном участке без выступа; результаты сравнивают с согласованным допуском. Деформацию, глубокие вмятины, трещины и повреждение покрытия фиксируют до раскроя и монтажа.
Крупный лист тяжелее, чем кажется по одной цифре толщины, а острые кромки и выступы могут травмировать при переноске. Перемещайте материал рассчитанными на его массу средствами, держите руки вне зон защемления и используйте перчатки и защитную обувь. При хранении укладывайте листы на ровные опоры, не допуская опасного свеса и скопления воды между поверхностями.
В спецификации рифленого листа оставьте точными все согласованные значения: толщину основы, формат, марку, рисунок, стандарт, допуски и вид документа качества. Если лист будет частью площадки или лестницы, приложите чертеж с опорами, креплениями и ориентацией рисунка. Эти данные позволяют проверить поставку и передать материал в работу без догадок о назначении каждой поверхности.
