Медная шина — плоский проводник, который используют для распределения тока и соединения элементов внутри электрооборудования. Её плоская форма помогает компактно разместить токоведущие узлы. Марку и сечение медной шины выбирают по расчётной нагрузке, температурному режиму, геометрии сборки и требованиям производителя оборудования.
Что представляет собой токопроводящая шина
Медная шина — металлическая полоса или профиль, который проводят ток между узлами электроустановки. В отличие от обычного провода, её форма и площадь поперечного сечения заданы конструкцией оборудования. Шины устанавливают в распределительных устройствах, электрических шкафах и других сборках, где важны компактное размещение и надёжное соединение деталей.
Площадь поперечного сечения — это площадь среза проводника поперёк его длины. Она влияет на нагрев при прохождении тока, но сама по себе не задаёт допустимый режим: важны профиль, длина, расположение, охлаждение, изоляция и соседние проводники. Поэтому выбирать размер только по таблице без условий установки небезопасно.
Медь обладает высокой электропроводностью, однако конкретный прокат различается по составу, состоянию поверхности, твёрдости и допускам. Для электрического соединения эти характеристики должны соответствовать проекту и документации оборудования. Материал общего назначения нельзя автоматически считать подходящим для шины, работающей с высокой нагрузкой.
Как определить параметры для проекта
При выборе медной шины сначала устанавливают, какой ток она должна проводить в штатном режиме и какой нагрев допустим для оборудования. Проектировщик учитывает форму и ориентацию профиля, расстояние между проводниками, вентиляцию, температуру окружающей среды и способ изоляции. Один размер не подходит для всех шкафов и условий размещения.
Сечение рассчитывают для конкретной конструкции, а не только по ширине и толщине заготовки. Дополнительно проверяют стойкость к кратковременному короткому замыканию и механическим усилиям, которые возникают в сборке. Эти параметры задают требования к материалу, опорам, расстояниям и креплению; их подтверждают проектом или данными изготовителя комплектного устройства.
Выбор формы зависит от расположения соединений и доступного пространства. Плоская полоса, фасонный профиль и готовый комплект могут требовать разных опор и контактных узлов. Если конструкция предусматривает изоляционное покрытие или защитный экран, уточни, как они влияют на охлаждение и монтаж.
Маркировка и приёмка материала
Медная шина должна соответствовать чертежу и документации на изделие: проверь сечение и допустимые отклонения. В заказе фиксируют материал, форму, размеры и состояние поверхности. Для готового комплекта также важны расположение отверстий, обработка кромок и соответствие сопрягаемым элементам.
Запроси у поставщика документ на партию и сопоставь маркировку с проектом. Если заявлены электрические или механические характеристики, документ должен относиться именно к поставленному изделию. Не заменяй требуемую марку похожей полосой без согласования: вид и цвет металла не подтверждают его свойства.
При приёмке осмотри поверхность на вмятины, глубокие царапины, заусенцы, изгибы и повреждение покрытия. Проверь размеры, прямолинейность и чистоту контактных площадок по критериям изготовителя. Если материал деформирован или маркировка не совпадает, отложи его до выяснения, а не подгоняй при сборке силой.
Контактные соединения и подготовка
Сопротивление соединения зависит от состояния соприкасающихся поверхностей, контактного давления и точности сборки. Грязь, повреждённое покрытие или перекос могут ухудшить контакт и вызвать локальный нагрев. Поэтому для каждого узла используют крепёж, шайбы и порядок сборки, предусмотренные его изготовителем.
Подготовка зависит от того, покрыта ли поверхность серебром, оловом или другим слоем. Для одних сборок инструкция требует очистки и нанесения контактной смазки, для других запрещает щётку, растворитель или пасту. Не используй универсальный совет по обработке: он может повредить покрытие или нарушить рассчитанный контакт.

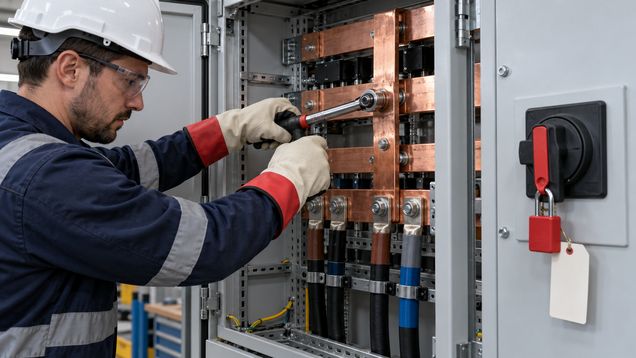

При монтаже медной шины соблюдай установленную последовательность, тип крепежа и момент затяжки из документации конкретного устройства. Не переноси значение с другой модели и не подтягивай соединения под напряжением. Если обнаружены зазор, несовпадение отверстий или повреждение контактной поверхности, останови сборку и устрани причину по проекту.
Работа при нагреве и обслуживание
Нагрев соединения оценивают в предусмотренном рабочем режиме и с учётом установленной вентиляции. Если температура превышает расчётную, проверяют нагрузку, качество контактов, крепление, охлаждение и состояние изоляции. Простая замена на более толстый проводник не исправляет ошибку в контактном узле или распределении тока.
Периодичность осмотра и способ контроля задаёт изготовитель электроустановки. При обслуживании обращай внимание на следы перегрева, ослабление крепежа, потемнение покрытия, коррозию и повреждение изоляции. Любой ремонт выполняют только после оценки причин отказа: внешний дефект может быть следствием неправильной нагрузки или плохого контакта.
Если в конструкции изменяют оборудование, токовую нагрузку, расположение шин или систему охлаждения, проверь необходимость нового расчёта. Новые отверстия, изгибы и соединения могут ослабить изделие или изменить распределение тока. Изменение утверждённой сборки согласуют с разработчиком оборудования или ответственным проектировщиком.
Электробезопасность при монтаже
Работа рядом с токоведущими частями опасна поражением электрическим током и электрической дугой. Перед монтажом оборудование обесточивают, исключают случайную подачу напряжения и проверяют отсутствие напряжения по рабочей процедуре. Такие операции выполняет квалифицированный персонал с допуском к соответствующим работам.
Если проект предусматривает закрытые отсеки, изолирующие перегородки или защитные кожухи, после сборки установи их на место. Не оставляй открытые токоведущие поверхности доступными для случайного касания. Схему, защитное заземление и разделение фаз не меняют ради удобства монтажа без согласованного решения.
Для обслуживания зафиксируй отключённое состояние и следуй правилам организации, которые исключают ошибочное включение оборудования. Если невозможно безопасно изолировать участок или оценить последствия работы, монтаж прекращают и привлекают ответственного специалиста. Обычные перчатки и инструмент с изолированной ручкой не заменяют процедуру безопасного отключения.
Ошибки при выборе и установке
Медная шина не подбирается только по ширине, толщине или цвету: режим зависит от всей конструкции, охлаждения и контактных соединений. Используй расчёт и данные конкретной системы, особенно если меняется токовая нагрузка или размещение внутри шкафа. Не считай шину из другого устройства подходящей заменой по одному совпавшему размеру.
Перед заказом медную шину сверяют с документацией и условиями монтажа. Не сверли, не подгибай и не зачищай её без разрешения изготовителя, а при повреждении покрытия или деформации замени деталь по процедуре. После сборки проверь защитные ограждения и контактные соединения до ввода оборудования в работу.
