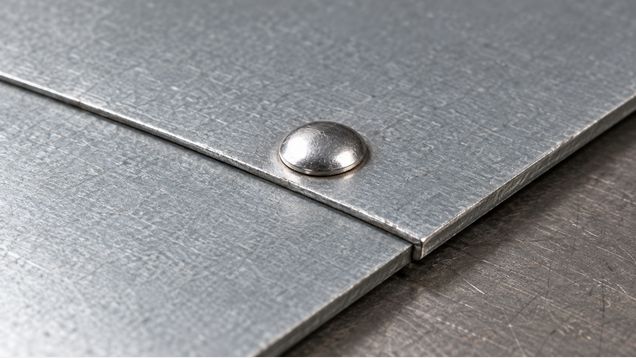

Заклепки вытяжные соединяют детали, когда подойти к обратной стороне нельзя: заклепочник тянет сердечник, корпус деформируется и прижимает листы с другой стороны. Вытяжные заклепки подбирают по общей толщине пакета, диаметру отверстия, материалу деталей и требуемым нагрузкам; размеры и значения сверяют с документацией конкретного изделия.
Как работает вытяжное соединение
Заклепки вытяжные состоят из полого корпуса с головкой и проходящего внутри стержня — сердечника. Головку устанавливают со стороны доступа, а конец корпуса выступает за соединяемые детали. Заклепочник захватывает сердечник и тянет его к себе; утолщённая часть сердечника деформирует корпус на обратной стороне пакета и образует замыкающую головку.
Когда усилие достигает предусмотренного значения, сердечник разрывается в заданном месте. Его часть остаётся внутри корпуса, а выступающий отломанный хвостик извлекают из инструмента. Получается неразъёмное соединение: для разборки обычно приходится высверливать корпус, поэтому до установки нужно проверить положение детали и доступ к крепежу.
Такая конструкция полезна при монтаже тонких листов, профилей и облицовочных элементов, если с тыльной стороны нельзя удерживать обычную заклёпку и подвести гайку. Она не делает соединение автоматически пригодным для любой нагрузки: допустимые усилия зависят от типа крепежа, материала деталей, диаметра, отверстия и схемы размещения.
Сначала измерьте толщину соединяемого пакета
Диапазон зажима, или grip range, — это суммарная толщина деталей, которую конкретная модель способна надёжно стянуть. Измеряют все слои, проходящие через корпус, включая покрытие и прокладку, если они входят в узел. Если между листами остаётся зазор, сначала устраняют его предусмотренным способом: заклепка не должна использоваться для притягивания перекошенных или плохо прилегающих деталей.
Длину выбирают не только по диаметру или толщине одного листа, а по диапазону зажима из паспорта изделия. Для каждой модели производитель указывает минимальную и максимальную толщину пакета. При подборе вытяжных заклепок нельзя ориентироваться на длину «на глаз»: корпус должен сформировать замыкающую головку при фактическом наборе слоёв.
Слишком короткий крепёж может не сформировать правильную головку с обратной стороны, а при слишком толстом пакете сердечник способен отломиться до плотного стягивания деталей. Если пакет тоньше нижней границы диапазона, корпус может деформироваться непредсказуемо или соединение останется слабым. Не переносите диапазон одной серии на другую даже при совпадающем диаметре.
Заклепки вытяжные различаются по длине корпуса и диапазону зажима, поэтому сверяйте обозначение на упаковке с таблицей производителя. У многодиапазонных моделей диапазон шире, но это свойство подтверждается только для конкретной конструкции. При замене старого крепежа измерьте пакет заново, а не ориентируйтесь на длину удалённой заклепки: её корпус мог быть укорочен при монтаже.
Подберите диаметр и подготовьте отверстие
Диаметр корпуса и сверла согласуют по техническому листу конкретной модели. Слишком тесное отверстие затрудняет установку и может повредить корпус, а чрезмерный зазор ухудшает опору и способен снизить несущую способность соединения. Универсального диаметра сверла для всего ассортимента нет: требуемое значение зависит от изделия и допуска производителя.
Отверстие сверлят перпендикулярно листу, затем удаляют заусенцы, мешающие прилеганию головки. Овальное отверстие, трещина у края или большой зазор между деталями — повод остановиться и оценить узел, а не ставить крепёж большего диаметра без расчёта. Увеличение размера может ослабить тонкий лист или нарушить расстояние до кромки.
Минимальные отступы от края и расстояния между соседними точками крепления берут из проектной документации или технических данных на изделие. При нагрузке лист может смяться или разорваться вокруг отверстия раньше, чем разрушится сама заклепка. Для группы креплений учитывают толщину и прочность обеих деталей, направления усилий и равномерность распределения нагрузки.
Сопоставьте материал корпуса и сердечника
Корпус выпускают из алюминиевых сплавов, стали, нержавеющей стали и других материалов; сердечник также имеет собственный материал и покрытие. Вытяжные заклепки выбирают с учётом деталей, которые предстоит соединить: крепёж должен быть совместим с ними по коррозионной стойкости и условиям эксплуатации, а не только подходить по размеру.
Контакт разных металлов во влажной среде может ускорять электрохимическую коррозию. Поэтому для наружного узла учитывают воду, конденсат, соли и покрытия соединяемых элементов. Если сочетание материалов вызывает сомнения, проверяют рекомендации производителя или проектное решение; нельзя считать любой алюминиевый корпус подходящим для стальной детали, а нержавеющую сталь — автоматически совместимой с любым сплавом.
Оцените также температуру, влажность и химические воздействия на месте установки. Для декоративного листа требования могут отличаться от узла, который несёт нагрузку или расположен на фасаде. Название материала корпуса само по себе не подтверждает прочность готового соединения: важны характеристики модели и испытанные значения для нужной схемы.
Выберите форму головки под поверхность
Полукруглая головка выступает над поверхностью и подходит для многих обычных соединений. Широкий буртик увеличивает площадь опоры и может быть уместен на мягком или тонком листе, если такой вариант предусмотрен для нагрузки и толщины детали. Потайная головка нужна, когда выступ мешает прилеганию соседнего элемента, но под неё требуется подготовленная посадка.
Зенкование снимает часть материала вокруг отверстия, поэтому на тонком листе оно может уменьшить остаточную толщину и ослабить деталь. Угол и глубину посадки сверяют с чертежом и размером головки. Не пытайтесь утопить обычную головку усиленной затяжкой или деформацией листа: это портит поверхность и не создаёт корректную потайную посадку.
Подберите инструмент и установите крепёж
Заклепочник должен соответствовать диаметру и материалу крепежа. Для ручного инструмента важны подходящие губки и усилие оператора; аккумуляторные и пневмогидравлические модели применяют при большом объёме работ, если их характеристики отвечают крепежу. Наконечник подбирают под диаметр сердечника: неправильный размер может проскальзывать, повреждать стержень или нарушать установку.
- Сверьте маркировку, допустимый диапазон зажима, материал и форму головки с узлом.
- Просверлите отверстие рекомендованного диаметра, удалите заусенцы и совместите детали без зазора.
- Вставьте корпус со стороны доступа так, чтобы головка плотно прилегала к поверхности.
- Наденьте носик инструмента на сердечник и держите его по оси крепежа; включите инструмент до штатного отрыва сердечника.
- Уберите отломанную часть из инструмента и проверьте прилегание головки; если тыльная сторона видна, убедитесь, что замыкающая головка сформировалась без смятия листа.
Не раскачивайте заклепочник в сторону и не останавливайте процесс до отрыва сердечника, если инструкция инструмента требует полного цикла. При срыве захвата или нештатном обрыве не маскируйте дефект второй заклепкой рядом: сначала установите причину и проверьте отверстие. Повторное использование повреждённого отверстия допускается только по решению, подходящему для конкретного узла.
Проверьте качество и расчётную нагрузку
После установки головка должна прилегать к поверхности, а детали — быть стянуты без видимого зазора. На обратной стороне корпуса должна образоваться предусмотренная изготовителем замыкающая головка; её вид зависит от типа изделия. Неполный отрыв сердечника, свободное вращение корпуса, смятие листа, трещины или смещение деталей требуют проверки до приложения рабочей нагрузки.
Заклепки вытяжные для ответственных узлов подбирают по данным конкретной модели. При этом смотрят не только паспортную прочность крепежа, но и сопротивление листов вырыву, смятию и разрыву у края. В проекте также учитывают число креплений, их шаг, расстояния до кромок и сочетание растяжения со срезом. Обычная вытяжная модель не заменяет конструкционный крепёж; для несущих, подъёмных и иных критичных узлов используйте изделие с нужным подтверждением и расчёт по применимым требованиям.
При ремонте сначала установите толщину пакета, материал листов и характер нагрузки. Заменять крепёж только по внешнему сходству нельзя: выбранными вытяжными заклепками должны подтверждаться нужный диапазон зажима, совместимость материалов и параметры соединения.
