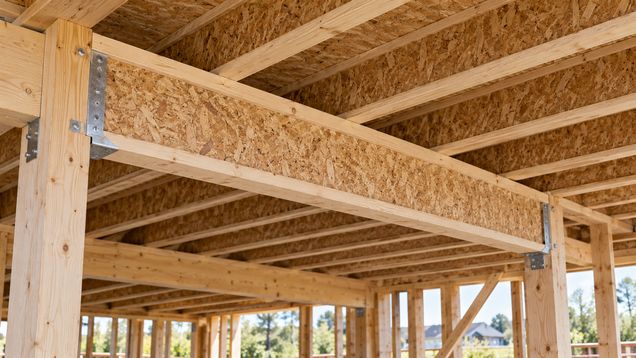

Деревянная двутавровая балка — заводской элемент для устройства перекрытий и других конструкций, где несущую работу рассчитывают для всей сборки. У деревянной двутавровой балки две продольные полки соединены тонкой стенкой, поэтому правила выбора, опирания и устройства отверстий отличаются от правил для цельной доски или бруса.
Из чего состоит двутавр
Деревянная двутавровая балка обычно включает верхний и нижний пояса из конструкционной древесины либо инженерного древесного материала и стенку из плитного материала. Конкретные материалы, геометрия соединения и характеристики зависят от серии изделия. В заводских условиях стенку вклеивают в пазы поясов или собирают по другой предусмотренной изготовителем технологии, поэтому несущую способность имеет весь профиль, а не каждый компонент по отдельности.
В работе перекрытия верхний пояс воспринимает сжатие, нижний — растяжение при обычной схеме изгиба, а стенка передаёт усилия между поясами и участвует в восприятии поперечной силы. Такое описание помогает понять конструкцию, но не заменяет расчёт: при иной схеме опирания, консоли, обратном изгибе или сосредоточенной нагрузке распределение усилий меняется.
Как выбрать сечение и шаг
Деревянная двутавровая балка для конкретного перекрытия выбирается после определения параметров проекта: устанавливают расчётный пролёт, шаг элементов, постоянные и временные нагрузки, наличие перегородок, настила, оборудования и возможных локальных воздействий. Затем проверяют прочность, прогиб и условия опирания по расчётным данным конкретной серии. Универсального пролёта для любого двутавра нет: одинаковая высота у изделий разных марок не гарантирует одинаковой несущей способности.
В таблицах производителя обычно указаны допустимые сочетания пролёта, шага и нагрузки для заданного состава пола и схемы опирания. Таблицу применяют только в пределах её условий: если запланирована тяжёлая отделка, перегородка, камин, резервуар или нагрузка от верхнего этажа, проектировщик должен проверить, входит ли этот случай в исходные допущения. При нестандартной нагрузке нельзя просто взять ближайшее значение из таблицы без расчёта.
Деревянную двутавровую балку выбирают с учётом шага и ширины листового настила, раскладки стыков и требуемой жёсткости пола. Кромки панелей должны иметь опору там, где этого требует схема настила; стыки и крепление выполняют по проекту. Если менять шаг после выбора сечения, меняется нагрузка на каждую балку и может потребоваться новый подбор.
Опирание и крепление
При опирании деревянной двутавровой балки важны ровная несущая поверхность, предусмотренная длина опорной зоны и передача нагрузки на стену, ригель или другую несущую конструкцию. Допустимый узел зависит от изделия и направления усилий. До монтажа сверяют чертёж, высотные отметки и то, что под опорой действительно находится несущая часть каркаса.
На концах ряда балок применяют предусмотренные системой обвязочные элементы, блокировки или поперечные связи. Они поддерживают профиль от бокового поворота и помогают передать усилия между элементами и опорой. Внутренние опоры, стены над балками и места сосредоточенных нагрузок требуют отдельных деталей; набор этих деталей нельзя выбирать только по внешнему сходству с картинкой из другого проекта.
К деревянной двутавровой балке подбирают совместимые с профилем опоры и крепёж, устанавливая их в указанной производителем последовательности. Важно соблюдать тип, длину, количество и расположение гвоздей или конструкционных шурупов. Случайная замена крепежа, пропуск отверстий в подвесе или крепление через неподходящую часть пояса меняют работу соединения, даже если узел внешне выглядит закреплённым.
Если на балку передаётся большая вертикальная сила через подвес или стойку, проект может предусматривать вертикальные вкладыши, опорные рёбра или блоки, которые распределяют усилие между поясами. Их устанавливают только в заданном месте и по деталировке системы. Нельзя автоматически добавлять или убирать такие элементы: нужда в них определяется схемой опоры и документацией производителя.
Отверстия и инженерные сети
Небольшие отверстия в стенке иногда разрешены для труб и кабелей, однако размеры, форма, интервалы и удаление от опор задаются руководством конкретного изделия. Правила отличаются даже у близких серий. Перед сверлением монтажник должен сверить маркировку балки с таблицей допустимых отверстий и перенести разметку на стенку; при отсутствии подходящего разрешённого варианта трассу меняют или получают проектное решение.
Пояса нельзя надрезать, подрезать, высверливать или надрубать для прохода коммуникаций. Это правило относится и к верхней, и к нижней полке. Самостоятельная оценка «маленького» выреза не заменяет проверки: нарушение непрерывности пояса способно существенно изменить несущую работу элемента.
Для стенки применяют только те отверстия и зоны, которые прямо допускает инструкция изготовителя. Нельзя располагать отверстие рядом с опорой лишь потому, что там оказалось удобнее провести трубу: около опоры поперечная сила может быть высокой, и допустимые размеры меняются по длине пролёта. Не следует также соединять несколько отверстий в одну прорезь или расширять их на месте без согласованного решения.
До монтажа полезно согласовать трассы вентиляции, канализации и электрики с раскладкой перекрытия. Крупный воздуховод может потребовать отдельного проёма с обрамлением, а не выреза в одной балке. Если рабочие обнаружили запрещённое отверстие, повреждённую стенку или пропил пояса, элемент не закрывают настилом: его осматривает ответственный проектировщик, который определяет допустимый способ ремонта или замены.
Проём в перекрытии
Лестничный проём, шахту или крупный проход формируют по отдельной схеме обрамления. Перерезанные балки опирают на поперечные ригели, а усилия от ригелей передают на соседние элементы через рассчитанные подвесы или другие проектные соединения. Соседние балки могут воспринимать увеличенную нагрузку, поэтому их удвоение или применение усиленного профиля определяют расчётом.
В проекте указывают размеры проёма, положение обрамляющих балок, способ соединения и точки крепления настила. До резки проверяют соответствие фактической раскладки чертежу и отсутствие скрытых коммуникаций. Если проём смещают или увеличивают уже на площадке, нельзя переносить детали узла по аналогии: изменяется путь передачи нагрузки.
Монтаж и временная устойчивость
До установки балки хранят ровно и защищают от повреждения, а при переноске не допускают ударов и чрезмерного изгиба. На опоры ставят целые элементы с правильной ориентацией по маркировке и проекту. Балку с трещиной, расслоением стенки, отрывом соединения или повреждённым поясом нельзя скрывать в перекрытии без оценки специалиста.
После раскладки ряды временно раскрепляют, чтобы стройные профили не опрокидывались до монтажа настила. Схему временных связей берут из инструкции производителя и проекта производства работ. Настил, надёжно прикреплённый к верхним поясам, обычно обеспечивает боковое закрепление в составе готовой системы, но до его установки эта функция ещё не создана.
Нельзя складывать пачки материалов на нераскреплённые элементы или использовать незакреплённую сборку как рабочий настил. Монтажники работают с организованной безопасной площадки и распределяют временную нагрузку согласно плану работ. Постоянную нагрузку на перекрытие передают после завершения предусмотренного крепления и обшивки, а тяжёлые материалы размещают над опорами или несущими стенами только в допустимых местах.
Во время монтажа контролируют вертикальность профилей, положение опор и отсутствие поворота вокруг продольной оси. Если балка сместилась, сначала снимают нагрузку и восстанавливают проектную геометрию, а затем закрепляют её установленным способом. Подбивать профиль тяжёлым инструментом, скручивать его крепежом или исправлять перекос случайными распорками нельзя.
Проверка перед закрытием
Перед настилом пола сверяют фактический шаг, пролёт, ориентацию и опирание с проектом, проверяют крепёж подвесов, блокировки и перемычки. Отдельно осматривают торцы, зоны опор и места прохода коммуникаций, поскольку после обшивки их будет сложно оценить. Все отклонения фиксируют до закрытия конструкции и передают ответственному специалисту.
Настил крепят по предусмотренной схеме, с опиранием кромок и соединением, которое обеспечивает требуемую совместную работу пола. Замена материала настила или изменение схемы крепежа может повлиять на жёсткость перекрытия и раскрепление верхних поясов. Поэтому монтажную последовательность согласуют с проектом, особенно если перекрытие одновременно служит рабочей площадкой для следующих этапов строительства.
В итоговой проверке важны документы на фактически установленную серию, совпадение с расчётной раскладкой, целостность материала и соблюдение ограничений для отверстий. Если обнаружены незапроектированная нагрузка, вырез или повреждение, вопрос решают до облицовки, а не маскируют отделкой. Так проверяют, что смонтированная деревянная двутавровая балка соответствует проектной схеме и может безопасно работать в составе перекрытия.
