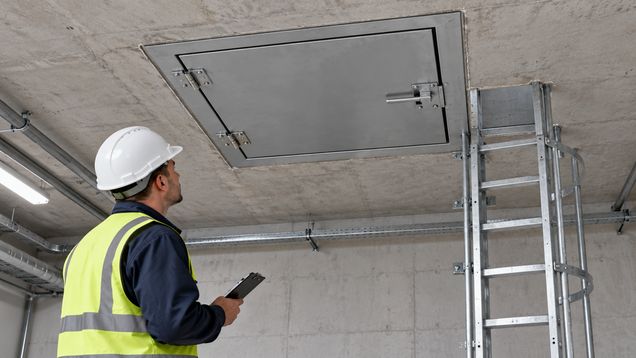

Противопожарный люк закрывает предусмотренный проектом проём в перекрытии, стене или на пути выхода к кровле. Для противопожарного люка выбирают требуемый класс огнестойкости, размер и способ монтажа по типу преграды; изделие и обрамление проёма должны сохранять её защитные свойства. Подходящую фурнитуру выбирают с учётом назначения помещения.
Для чего устанавливают люк
Противопожарный люк закрывает проём в противопожарной преграде — стене, перекрытии или другой конструкции, которая ограничивает распространение огня. В закрытом положении он должен работать как часть предусмотренного защитного решения. Обычная крышка или металлическая дверь не становится противопожарной только из-за материала или толщины.
Люки применяют для доступа на чердак, кровлю, технический этаж или в инженерную зону, а также для заполнения проёмов в противопожарных преградах. Эти задачи не взаимозаменяемы: проём и изделие выбирают по назначению, конструкции здания и требованиям проекта. Сначала выясняют, какую именно стену или перекрытие пересекает отверстие.
Характеристики противопожарного люка оценивают вместе с коробкой, креплениями и узлом примыкания. Важны плотность закрывания, геометрия рамы, состояние уплотнений и сохранение целостности защитного слоя вокруг проёма. Если один элемент комплекта не соответствует проекту, установленное изделие может не обеспечить ожидаемую огнестойкость.
Класс огнестойкости и область применения
Для закрывающих изделий применяют показатели огнестойкости, связанные с целостностью и теплоизолирующей способностью. Обозначение E относится к сохранению целостности, I — к теплоизоляции; дополнительный показатель дымонепроницаемости используют, когда он требуется проектом. Нужные свойства определяют по типу преграды и заданному классу её защиты.
Нельзя выбирать люк только по слову «противопожарный» в названии товара. В документах на комплектное изделие проверяют заявленный класс, размеры и условия установки, включая допустимые варианты основания и креплений. Условия испытания и область применения должны соответствовать фактической конструкции проёма.
Для жилых, общественных и административно-бытовых зданий высотой не более 15 м от планировочной отметки земли до карниза или верха наружной стены (парапета) допускается устраивать выход на чердак или кровлю через противопожарный люк 2-го типа размером не менее 0,6 × 0,8 м по закреплённой вертикальной металлической лестнице. Это частный вариант, который применяют только при выполнении остальных условий проекта.
Для технических этажей и других помещений действуют собственные условия выхода и размеры проходов. Перед выбором проверяют назначение пространства, высоту здания, положение лестницы и путь, по которому человек попадает к люку. Параметры из одного пункта норм нельзя без проверки переносить на другой тип помещения.
Размер и расположение проёма
Размер изделия должен соответствовать строительному проёму и требуемому проходу после установки рамы. Уточняют ширину и высоту в свету, толщину перекрытия или стены, направление открывания и пространство для безопасного подхода. Если в проёме предусмотрена лестница, её положение согласуют с петлями и крышкой.
К противопожарному люку должен сохраняться свободный доступ. Его нельзя закрывать стационарным оборудованием, материалами или отделкой, мешающей открыть крышку и проверить замок. Проход к люку и место, куда он открывается, учитывают на плане до начала монтажа.
На участке проёма может потребоваться усиление перекрытия или обрамление соседними несущими элементами. Размер отверстия и способ его устройства определяют с учётом армирования, направления балок и схемы опирания. Самостоятельное расширение проёма способно ослабить перекрытие или повредить арматуру и скрытые коммуникации.
Из чего состоит защитный узел
Комплект обычно включает крышку, раму, петли, запорный механизм и элементы уплотнения. В зависимости от конструкции в него входят доводчик или устройство удержания в заданном положении. Состав и характеристики сверяют с документацией на изделие, а не восстанавливают по внешнему виду.
Крепление рамы должно соответствовать материалу основания и монтажной схеме. Для бетонного перекрытия, кладки и металлического каркаса используют предусмотренные проектом решения; универсальных анкеров для всех оснований нет. Нагрузку от крышки, её открывания и установленной лестницы учитывают совместно с состоянием проёма.
Если люк должен оставаться открытым во время эксплуатации, проектом предусматривают автоматическое закрывание при пожаре в тех случаях, где это требуется нормами. Удерживающий крючок или подпорка, не связанная с таким решением, может помешать закрытию. Не следует фиксировать крышку посторонними предметами.
Уплотнения и заполнение примыкания должны сохранять заданную защиту по всему периметру. Обычная монтажная пена, декоративная планка или дополнительный слой герметика не заменяют указанную изготовителем систему. Материалы и порядок заделки выбирают так, чтобы не ухудшить работу изделия и конструкции.
Монтаж и проверка установки
До монтажа сопоставляют маркировку изделия с проектом, проверяют размеры проёма, несущую способность основания и комплектность поставки. Основание под раму должно быть подготовлено по документации; крупные отклонения, трещины или разрушенная кромка требуют устранения до установки. При необходимости инженер уточняет узел обрамления.
Раму выставляют и закрепляют способом, указанным для выбранной конструкции. Если стена или перекрытие скрыты отделкой, перед сверлением проверяют расположение арматуры, кабелей и труб. Произвольная замена крепежа или изменение отверстий в раме может вывести монтаж за пределы подтверждённого решения.
После установки проверяют свободное открывание и закрывание, работу запора и доводчика, прилегание крышки и непрерывность уплотнения. Люк не должен заедать или самопроизвольно отходить от рамы. Результаты монтажа и документы на изделие сохраняют вместе с проектной документацией здания.
Осмотр и обслуживание
При осмотре обращают внимание на коррозию, перекос рамы, трещины вокруг проёма, повреждение уплотнений и ослабление крепежа. Также проверяют петли, запор и устройства автоматического закрывания, если они установлены. Периодичность и объём обслуживания задают проект и документы изготовителя.
Для противопожарных люков важно не менять конструкцию без подтверждения специалиста. Нельзя добавлять замки, срезать доводчик, сверлить крышку, перекрашивать уплотнения неподходящим составом или обшивать раму так, чтобы затруднить закрывание. Если изделие повреждено, его пригодность оценивают до возвращения в работу.
Если люк не закрывается, заметно деформирован, имеет повреждённую коробку или вокруг него разрушено перекрытие, ограничивают доступ к опасному месту и сообщают ответственному за здание. Неисправность не устраняют случайным герметиком или временной крышкой. Специалист определяет, можно ли восстановить изделие и примыкание либо требуется замена с проверкой всего проёма.
Противопожарный люк в существующем здании оценивают по проекту, маркировке изделия, фактическому размеру проёма и состоянию основания. Если документы не сохранились, сначала устанавливают требуемую функцию и класс защиты преграды, а затем подбирают подтверждённое решение. Только проверка комплекта и его монтажа показывает, соответствует ли узел условиям здания.
