Эжектор перемещает газ или жидкость за счёт энергии отдельной струи: быстрый рабочий поток увлекает подсасываемую среду и направляет смесь дальше. Работа эжектора зависит от давления подачи, условий во всасывающей линии и сопротивления на выходе, поэтому устройство подбирают по режиму всей системы.
Принцип работы струйного устройства
Эжектор использует энергию рабочего потока вместо ротора или другого движущегося механизма. Среда под давлением проходит через сопло и ускоряется, а в зоне смешения увлекает поток из всасывающей линии. Затем общая струя поступает в диффузор, где скорость снижается и часть кинетической энергии преобразуется в давление.
Основные части такого устройства — сопло рабочей среды, камера или головка смешения, всасывающий патрубок и диффузор. В зависимости от конструкции части могут быть выполнены единым корпусом или отдельными деталями. По патрубкам различают подачу рабочего потока, всасывание и выпуск смешанной среды.
Принцип эжектора основан на взаимодействии потоков с разными давлениями и скоростями. Низкое давление в зоне смешения помогает втянуть вторичную среду, а диффузор восстанавливает часть давления смеси перед выходом. Результат зависит от геометрии сопла и диффузора, а не только от скорости насоса или компрессора.
Рабочая и подсасываемая среды могут смешиваться на выходе. Это важно учитывать при перекачивании воды, воздуха, пара или технологической жидкости: аппарат не разделяет эти потоки обратно. Если среды должны остаться изолированными, требуется другое решение либо схема с дополнительным оборудованием.
Для каких задач применяют
Струйные устройства используют для перемещения жидкости или газа, создания разрежения, подсоса одной среды в другую и смешения потоков. В инженерных системах конкретная задача может быть связана с циркуляцией воды, удалением воздуха, вакуумированием или подачей реагента. Допустимую область применения подтверждают документацией модели и расчётом.
Струйное устройство не равнозначно насосу с электродвигателем. У него нет движущихся деталей, но для работы необходим источник рабочего потока с заданными параметрами. Система расходует часть энергии этого потока, поэтому сравнивают доступное давление, нужную подачу и условия на выходе, а не только простоту корпуса.
В отличие от отдельного механического насоса, струйное устройство может одновременно подсасывать и смешивать среду. Это удобно в подходящих процессах, но не означает, что оно обеспечит одинаковую производительность при изменении давления или сопротивления сети. При нестабильной подаче параметры подсоса также могут изменяться.
До выбора определяют, какой поток должен перемещаться, куда он поступает и допустимо ли смешение. Проверяют состав, температуру, вязкость, наличие частиц и коррозионные свойства обеих сред. Материалы сопла и корпуса выбирают по ожидаемому воздействию, а не по названию жидкости или внешнему виду трубопровода.
Что учитывать при расчёте
Эжектор выбирают по расходу и состоянию рабочего потока, требуемому расходу всасываемой среды, давлению на всасывании и противодавлению на выпуске. Указывают также температуру, состав и фазовое состояние потоков. Для газов и жидкостей применяются разные расчётные характеристики, поэтому подбирать устройство по универсальной таблице нельзя.
Производительность связана с отношением параметров подачи и всасывания, а также с сопротивлением после диффузора. Если выпуск перекрыт или давление на выходе выше расчётного, подсос может снизиться либо прекратиться. Рабочую точку сверяют с кривой или паспортом конкретной модели при заданных условиях.
Входной трубопровод и арматура должны обеспечить расчётный расход рабочего потока без чрезмерных потерь давления. Длинная или узкая линия, загрязнение фильтра, частично закрытый клапан и резкие повороты могут изменить параметры на сопле. Поэтому при монтаже учитывают всю трассу от источника до устройства и далее до точки выпуска.
При абразивных частицах оценивают износ сопла и диффузора, а при коррозионной среде — материал корпуса и внутренних элементов. Некоторые модели допускают обслуживание или замену изнашиваемых деталей; другие могут требовать замены узла целиком. Эти условия уточняют до покупки, учитывая доступ к оборудованию и стоимость простоя.
Схема подключения
Подачу рабочего потока, всасывание и выпуск подключают только к соответствующим патрубкам, обозначенным на чертеже или корпусе. Перепутанные линии могут исключить подсос или создать недопустимое давление в камере. Перед соединением сверяют направление потока и схему с документацией выбранной модели.
Трубопроводы рассчитывают на давление и температуру каждой среды. На линии подачи и выпуска предусматривают запорную арматуру и точки измерения, если они нужны для пусконаладки и обслуживания. Сбрасываемую среду направляют в безопасное место, особенно когда поток горячий, загрязнённый или химически активный.

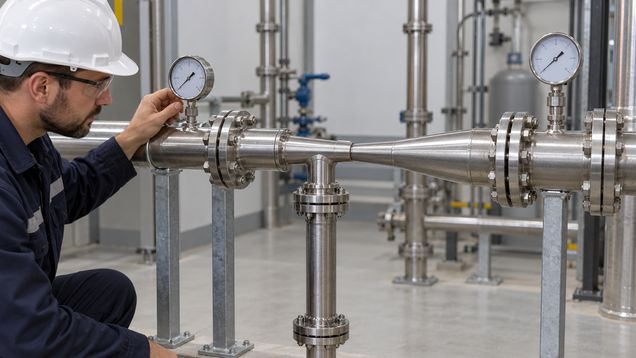

Устройство располагают так, чтобы оставался доступ к соплу, камере смешения, клапанам и измерительным точкам. Трубопровод поддерживают отдельными опорами: нагрузка от его веса и вибрации не должна передаваться на патрубки. Ограничения по ориентации корпуса и длине прямых участков перед входами проверяют по инструкции производителя.
Для контроля полезно измерять давление рабочего потока, разрежение или давление на всасывании и параметр на выходе, предусмотренный расчётом. Одно показание на линии подачи не подтверждает, что устройство создаёт требуемый подсос. Сравнивают измерения с паспортными условиями и учитывают точность приборов.
Установка и запуск
Перед монтажом проверяют опоры, маркировку корпуса, состояние сопла и соответствие патрубков схеме. Трубопроводы очищают от монтажного мусора, если это предусмотрено документацией, и устанавливают фильтр на подаче, когда он нужен для защиты узких каналов. Внутренние детали не очищают инструментом, который может изменить профиль сопла.
До запуска проверяют герметичность соединений и готовность выпускной линии принять поток. Подачу рабочего потока открывают по последовательности изготовителя, постепенно наблюдая за показаниями приборов. Резкий пуск или перекрытие выпуска может вызвать ударную нагрузку и нарушить режим установки.
Работу с эжектором оценивают после стабилизации параметров: проверяют давление подачи, условия во всасывающей линии, расход и давление на выпуске. Если фактический подсос ниже расчётного, сначала проверяют положения клапанов, засорение, утечки и противодавление. Не меняют сопло и не увеличивают давление без расчёта и разрешения ответственного специалиста.
При эксплуатации не выходят за пределы давления, температуры и состава среды, указанные для корпуса и соединений. Изменение состава потока может повлиять на коррозию, вязкость и устойчивость работы. Если в системе появляется шум, вибрация или утечка, узел останавливают по правилам объекта и выясняют причину.
Осмотр и обслуживание
Регулярно осматривают корпус, сварные швы, соединения и участки труб рядом с аппаратом. Проверяют, не изменились ли давления и расходы, не засорились ли фильтр и всасывающий патрубок. Интервал осмотра устанавливают по среде, интенсивности работы и требованиям изготовителя.
При снижении производительности проверяют сразу несколько условий: давление рабочего потока, противодавление выпуска, проходимость сопла и наличие подсоса через неплотности. Если параметры источника остаются в норме, осматривают внутренние каналы на отложения и эрозию. По отдельному симптому не всегда можно определить, какая деталь требует замены.
Перед разборкой перекрывают и изолируют все линии, снимают остаточное давление и охлаждают оборудование, если оно работало с горячей средой. Внутренние элементы очищают только способом, совместимым с материалом и точностью их поверхностей. После обслуживания проверяют сборку, соединения и работу в пределах разрешённого режима.
Эжектор может применяться в системах с разными рабочими средами, но комплектующие и режим для них не взаимозаменяемы. После ремонта или изменения трубопровода сверяют схему, расход и давления с паспортом и проектом.
Эжекторы с повреждёнными соплами, трещинами или следами значительной эрозии не возвращают в работу до оценки и восстановления узла.
