Двухходовой клапан регулирует поток жидкости через ветвь трубопровода: он изменяет проходное сечение между двумя патрубками по команде управления или вручную. При подборе двухходового клапана учитывают расчётный расход, перепад давления, температуру среды, привод и работу остальных ветвей системы.
Принцип работы и задача клапана
Двухходовой клапан имеет входной и выходной патрубки, а внутренний запорный элемент изменяет проход для жидкости. В зависимости от конструкции он может перекрывать поток либо регулировать его в промежуточных положениях. Сам клапан не создаёт циркуляцию: движение обеспечивает насос или разность давлений в системе.
В регулируемом исполнении шток перемещает затвор или иной внутренний элемент, меняя расход через ветвь. Управление может быть ручным, электрическим или термостатическим. Наличие привода не означает, что клапан совместим с любым контроллером: проверяют ход штока, тип сигнала, питание, режим работы и монтажное положение по документации оборудования.
Для двухходового клапана важно не путать его с трёхходовым. Двухходовой изменяет поток в своей ветви, а трёхходовой обычно распределяет его между направлениями или смешивает потоки. Схема труб, расположение патрубков и функция устройства должны совпадать с проектом; по внешнему сходству определить назначение нельзя.
В отоплении такой клапан может регулировать подачу теплоносителя в радиатор, контур или отдельный участок. В вентиляционной установке он управляет потоком через теплообменник, если именно такая схема заложена проектом. Требуемый результат задаёт автоматика и расчёт системы, а не только положение рукоятки или штока.
Какие параметры проверить при выборе
Сначала определяют среду, расчётный расход, рабочие давление и температуру, материал труб и требуемую функцию клапана. Для воды и специальных теплоносителей допустимые материалы корпуса, уплотнения и внутренних деталей могут различаться. Значения берут из проекта, паспорта и документации изготовителя, а не выбирают по одному диаметру трубы.
Пропускную способность клапана соотносят с расчётным расходом и перепадом давления на регулируемом участке. Слишком крупный клапан может работать в узком диапазоне хода и хуже управлять расходом, а слишком малый создаёт излишнее сопротивление и не пропускает нужный поток. Выбор выполняют по характеристикам производителя и параметрам всей ветви.
Проверяют, как изменится перепад давления при частичном закрытии других ветвей. В системе с несколькими зонами суммарный расход может снижаться, а насос и оставшиеся клапаны будут работать в изменившемся режиме. Проектировщик должен предусмотреть совместимую схему насоса, регулирования давления и, если это необходимо, байпас; перепускной клапан не является обязательным решением для каждого объекта.
Уточняют тип присоединения, размер резьбы или фланца, направление потока и допустимое положение корпуса. Если на корпусе нанесена стрелка, клапан устанавливают согласно ей. У разных моделей ограничения по ориентации, рабочему перепаду и монтажу привода отличаются, поэтому до покупки проверяют технический лист.
Если управлять клапаном будет электропривод, проверяют совместимость привода с корпусом и контроллером. Для исполнительного механизма важны усилие, ход, тип управляющего сигнала, время перемещения и положение при потере питания, если оно имеет значение для безопасности системы. Эти параметры согласуют до установки, иначе автоматика может подавать команду, которую клапан не способен правильно выполнить.
Место в системе и режим регулирования
Клапан размещают так, чтобы к нему оставался доступ для настройки, снятия привода и обслуживания. Перед ним предусматривают очистку потока или сетчатый фильтр, если это требует изготовитель либо проект, иначе загрязнение может мешать закрытию и перемещению штока. Фильтр также нужно расположить так, чтобы его можно было очистить без разборки соседних узлов.
Отсечные элементы рядом с регулирующей арматурой позволяют изолировать участок для ремонта, если такая схема предусмотрена. При этом запорный клапан и регулирующий выполняют разные функции: первый предназначен для отключения, второй — для изменения потока в рабочем режиме. Постоянно дросселировать систему случайным шаровым краном вместо проектного регулирования не следует.
Ветвь, оборудование и трубопровод должны иметь собственные опоры. Масса труб, вибрация и тепловое перемещение не должны нагружать корпус клапана или привод. Если присоединение перекошено, усилие от трубы может нарушить герметичность и затруднить ход внутреннего элемента.
Работу с двухходовым клапаном в регулируемой ветви оценивают вместе с насосом и другими потребителями. При закрытии части зон расход системы меняется; автоматика насоса, балансировка и регулирование давления должны быть согласованы, чтобы избежать шума, недостаточного потока или нестабильной работы оставшихся ветвей. Настройки нельзя переносить с другой системы без расчёта.
Установка
Перед монтажом участок отключают, охлаждают при необходимости, изолируют от источника давления и сливают жидкость по правилам объекта. Трубопровод очищают и промывают до установки арматуры, если это предусмотрено инструкцией: окалина, сварочные частицы и мусор могут повредить уплотнение или блокировать затвор. Сварку и пайку выполняют так, чтобы не перегреть корпус клапана.
Двухходовой клапан устанавливают по направлению потока, указанному в проекте или маркировке модели. Резьбовой уплотнитель наносят только на предназначенную для герметизации резьбу, не допуская попадания материала внутрь корпуса. При затяжке используют предусмотренные грани и инструмент; за корпус привода или тонкую часть штока ключ не прикладывают.
Присоединённые трубы совмещают без принудительного изгиба и натяга. После крепления проверяют, что корпус не перекошен, опоры закреплены, а привод и кабель не зажаты трубами или облицовкой. Сильное усилие на соединениях не исправляет неверное расстояние между патрубками.

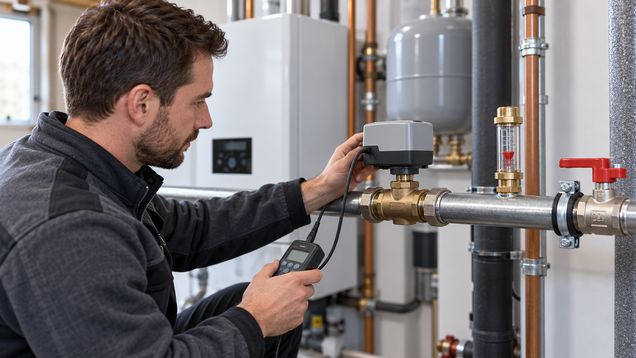

Привод устанавливают в указанном производителем положении и соединяют с контроллером по электрической схеме. Подключение выполняет специалист с подходящей квалификацией, особенно если требуется работа с сетевым напряжением или сложной автоматикой. До подачи питания проверяют герметичность соединений и свободный ход штока согласно инструкции модели.
Пусконаладка и обслуживание
После заполнения системы удаляют воздух по предусмотренной схеме и проверяют соединения на утечки. Контролируют, меняется ли расход или температура в нужной ветви при команде управления. Если реакции нет, сначала сверяют питание, сигнал, ход привода, настройку контроллера и наличие препятствий, не разбирая клапан под давлением.
Настройку выполняют по расчётным значениям расхода и перепада, используя приборы и процедуру пусконаладки. Оценка только по температуре трубы или положению рукоятки может быть неточной. Если при частичном закрытии ветвей появляется шум или перепад становится нестабильным, проверяют работу насоса и гидравлическую балансировку всей системы.
Двухходовой клапан периодически осматривают на течь, коррозию, загрязнение и повреждение привода. При признаках заедания проверяют фильтр и качество теплоносителя, затем обслуживают устройство по руководству изготовителя. Не разбирают корпус и не снимают привод до изоляции и сброса давления на соответствующем участке.
При замене привода или изменении схемы управления сравнивают новые характеристики с клапаном и контроллером. Двухходовые клапаны в нескольких ветвях должны работать в согласованной системе, особенно если их закрытие меняет общий расход и давление. После настройки фиксируют положение, параметры и проверенный режим.
