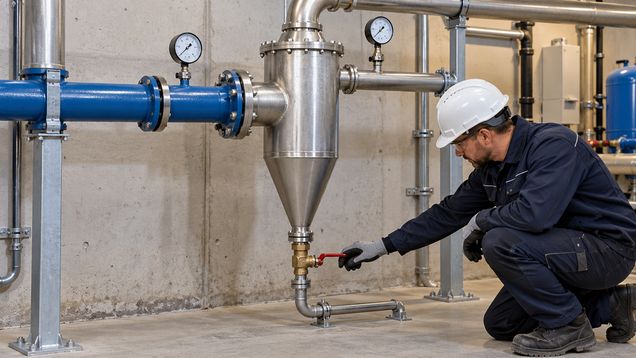

Гидроциклон отделяет часть взвешенных твёрдых частиц из потока жидкости за счёт закручивания и центробежной силы. Он подходит для предварительного удаления песка и плотных примесей, но не удаляет растворённые вещества и не заменяет тонкую фильтрацию, если она требуется по качеству воды на объекте.
Как работает разделитель
Гидроциклон направляет жидкость внутрь корпуса так, чтобы поток получил вращательное движение. Под действием центробежной силы более плотные и крупные частицы смещаются к стенке и движутся вниз к нижнему выпуску. Более лёгкая фракция и жидкость уходят к центральной зоне и выходят через верхний патрубок.
Разделение происходит не как в сите с фиксированным размером ячейки. На результат влияют свойства частиц, их размер и концентрация, расход, давление подачи и геометрия конкретной модели. Часть мелкой взвеси может уйти с верхним потоком, поэтому аппарат не обещает одинаковую степень очистки при любых условиях.
Внутри нет вращающегося ротора: закрутку создаёт давление подаваемой жидкости и форма корпуса. Это упрощает конструкцию, но не отменяет требований к устойчивому потоку, чистке и контролю износа. При неправильной подаче или изменении характеристик воды разделение может ухудшиться.
Отделённые твёрдые частицы собираются в нижней камере или отводятся через предусмотренный патрубок продувки. Очищенная от части взвеси жидкость выходит через верхний патрубок. Эти потоки нельзя менять местами без проверки схемы и инструкции оборудования.
Где применяют и чего ожидать
Такой сепаратор используют для предварительного отделения песка и других плотных частиц из скважинной, технологической или оборотной воды. В системе здания он может защищать насосы, арматуру и последующие ступени очистки от крупного абразивного загрязнения. Применение определяют анализом воды и требованиями к оборудованию ниже по потоку.
Он не является универсальным фильтром для питьевой воды. Он не предназначен для обеззараживания, удаления растворённых солей, органики и всех мелких взвешенных частиц. Если нужны такие показатели, после предварительного отделения взвеси проектируют дополнительные методы очистки и проверяют качество воды отдельно.
В отличие от сетчатого фильтра, в котором загрязнение задерживается на поверхности элемента, здесь частицы разделяются потоком и должны быть удалены из нижней камеры. Аппарат может уменьшить нагрузку на последующий фильтр, но не обязательно заменяет его. Сравнивают требуемый размер удерживаемых частиц, обслуживание и доступный перепад давления для всей системы.
Если вода сильно загрязнена или содержит твёрдые включения разных размеров, одного аппарата может быть недостаточно. Схему иногда дополняют отстойником, фильтром или другой ступенью, но состав и последовательность выбирают по испытаниям и проекту. Нельзя судить о результате только по прозрачности верхнего потока.
Как подобрать модель и подключение
Гидроциклон выбирают по расходу, рабочему давлению, диапазону размеров и свойствам частиц, концентрации взвеси и материалу корпуса. Для абразивной среды проверяют стойкость внутренних поверхностей и доступность сменных износостойких деталей. Рассчитывают также потери давления и возможность подключить аппарат без нарушения режима насоса.
Рабочий расход должен находиться в диапазоне, установленном изготовителем. При слишком малом или слишком большом потоке вихрь и разделение меняются, а нижний выпуск может работать нестабильно. Универсального значения давления или перепада для всех моделей нет: его берут из паспорта и проверяют измерениями в системе.
Патрубок подачи, верхний отвод и выпуск осадка подключают по маркировке и схеме. Нижний отвод направляют в ёмкость или дренаж, рассчитанный на объём и состав сбрасываемой воды. Перед монтажом решают, как безопасно перекрыть и обслужить линию продувки, чтобы осадок не попадал обратно в чистый поток.
Положение корпуса, направление подачи и допустимая ориентация зависят от модели. В проекте предусматривают запорную арматуру, места подключения манометров или точек измерения давления, если они нужны для контроля. Аппарат и трубопровод закрепляют отдельными опорами, не передавая массу линии на корпус.
Монтаж и первый запуск
Перед установкой проверяют, выдерживает ли основание массу заполненного оборудования и соответствует ли трасса схеме. Трубы промывают до подключения, если этого требует инструкция, чтобы монтажный мусор не попал в корпус и клапаны. Уплотнения, резьбы и фланцы подбирают по рабочей среде и параметрам системы.
На линии предусматривают возможность изолировать аппарат перед продувкой или ремонтом. Если используются манометры, их устанавливают в точках, обозначенных проектом или руководством производителя, чтобы сравнивать давление на входе и выходе корректно. Шланг или трубопровод сброса фиксируют и направляют в безопасное место до открытия клапана продувки.
При заполнении систему запускают постепенно и удаляют воздух по предусмотренной схеме. Проверяют направление потока, рабочий расход, давление и наличие утечек. Резко открывать подачу или закрывать выпуск не следует, если это создаёт ударную нагрузку на корпус или подключённое оборудование.
После выхода на установившийся режим сопоставляют измеренные параметры с диапазоном, указанным для модели. Если давление вне допуска, расход нестабилен или слышны необычные шумы, работу останавливают и проверяют схему, засорение и настройки насоса. Изменять положение клапанов для «подгонки» разделения можно только по инструкции системы.
Удаление осадка и осмотр
Осадок из нижней камеры удаляют с интервалом, который зависит от концентрации песка и инструкции конкретного оборудования. Накопление и уплотнение частиц может затруднить продувку и вернуть загрязнение в поток. Частоту обслуживания уточняют по фактическому объёму осадка, а не переносят с другого объекта.
Перед очисткой перекрывают линию и снимают давление в соответствии с процедурой производителя. Продувку проводят через предусмотренную арматуру, направляя сброс в безопасную ёмкость или слив. Не отвинчивают корпус и не открывают заглушки на работающем или находящемся под давлением аппарате.
При осмотре обращают внимание на эрозию корпуса и внутренней футеровки, трещины, утечки, состояние креплений и проходимость нижнего выпуска. Абразивные частицы могут изнашивать детали изнутри, даже если наружных повреждений не видно. Повреждённые элементы заменяют предусмотренными производителем комплектующими.
Если качество разделения ухудшилось, проверяют фактические расход и давление, характеристики поступающей взвеси, отвод осадка и состояние внутренних поверхностей. По результату корректируют режим либо выбирают другую модель с расчётом для новых условий. Гидроциклон может быть предварительной ступенью перед фильтром: совместно проверяют его работу и требования следующего оборудования.
