Ребристая плита состоит из тонкой полки и продольных либо перекрёстных рёбер, которые вместе воспринимают и передают нагрузку на опоры. При проектировании ребристой плиты рассчитывают пролёты, жёсткость, армирование и работу узлов; её размеры определяют расчётом для конкретного объекта.
Из чего состоит конструкция

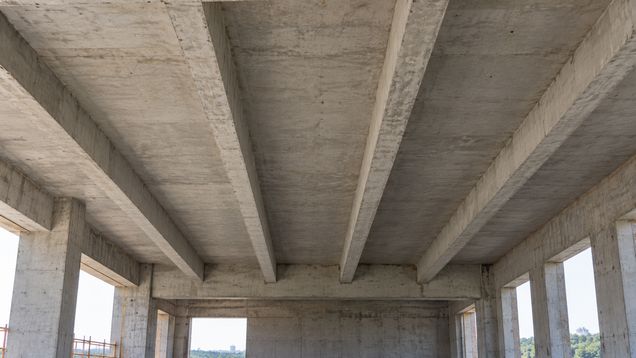

Ребристая плита — несущий элемент, в котором тонкая полка соединена с более глубокими рёбрами. Полка воспринимает нагрузку на участке между рёбрами и связывает их в общую систему. Рёбра работают как балки, увеличивая высоту сечения и передавая усилия к опорам.
Нагрузка проходит от отделки, перегородок и людей на полку, затем распределяется между рёбрами и опорными балками, стенами или колоннами согласно проектной схеме. Фактический путь усилий зависит от направления пролётов, соединений и закрепления краёв. По внешнему виду нижней поверхности нельзя определить, на какие стены или балки должна опираться конструкция.
Для ребристой плиты рассчитывают совместную работу полки и рёбер. В отдельных схемах учитывают распределение усилий в обоих направлениях, а в других основная работа идёт вдоль пролёта. Расчётная модель должна отражать геометрию, жёсткость соединений и опирание, а не упрощённое представление о рёбрах как о независимых балках.
Такие конструкции выполняют монолитными на площадке или собирают из готовых элементов; некоторые варианты используют предварительно напряжённую арматуру. Сборная и монолитная плиты отличаются соединениями, последовательностью монтажа и поведением до завершения всех связей. Детали одной системы нельзя автоматически переносить на другую.
Что рассчитывают до строительства
В проекте задают пролёты, расположение опор, форму полки и рёбер, нагрузки и допустимые эксплуатационные перемещения. Проверяют прочность, устойчивость, трещинообразование, прогиб и вибрации с учётом назначения помещения и отделочных слоёв. Значения назначает конструктор по исходным данным объекта и применимым нормам.
Ширину и глубину рёбер, расстояние между ними и толщину полки выбирают совместно. Изменение одного размера влияет на жёсткость, расход материалов, размещение арматуры и массу конструкции. Нельзя уменьшать полку или убирать ребро, опираясь только на то, что соседняя плита визуально выглядит похожей.
При расчёте проверяют не только изгиб, но и работу на срез. Для рёбер и опорных участков важны срез, анкеровка, передача поперечных усилий и совместность с полкой. Места опирания, стыки и края проектируют так, чтобы силы передавались на следующие элементы без случайного сосредоточения нагрузки.
Отверстия под вентиляцию, лестницу, коммуникации и оборудование согласуют до изготовления или заливки. Проём может пересечь рабочую арматуру или ослабить ребро, особенно у опоры. Самостоятельно сверлить, вырезать или штробить рёбра после строительства нельзя без обследования и решения проектировщика.
Армирование назначают по чертежам: учитывают рабочие стержни в рёбрах, арматуру полки, усиление у опор, анкеровку и защитный слой. Направление и положение стержней важны не меньше их количества. Замена диаметра, шага или класса арматуры меняет расчётную работу и требует согласования.
Работа с ребристой плитой зависит от качества соединения полки и рёбер. В монолитной конструкции бетон укладывают так, чтобы он заполнил форму и охватил арматуру без пустот в углах. Для сборных элементов связь обеспечивают предусмотренные проектом швы, замоноличивание или соединительные детали.
Монолитное выполнение и монтаж
Перед заливкой проверяют опалубку, временные стойки, геометрию рёбер, положение арматуры и закладных деталей. Опалубка и подпорки должны выдерживать массу бетонной смеси и монтажные нагрузки на всех этапах. Ошибка в шаге или высоте рёбер может привести к несоответствию проекту ещё до набора прочности.
Ребристая плита при бетонировании требует укладки и уплотнения смеси по принятой технологии, без смещения арматуры и повреждения опалубки. Работы выполняют с контролем непрерывности заливки, если такая последовательность предусмотрена проектом. Холодные швы и пустоты в местах соединения полки с рёбрами требуют оценки до закрытия отделкой.
Временные стойки нельзя снимать по одному календарному сроку для всех объектов. Решение принимают по проекту производства работ, фактической прочности бетона и условиям нагружения. До разрешения конструктора на плите не складируют материалы и не устанавливают оборудование, создающее нагрузку, не предусмотренную текущим этапом.
Сборные элементы поднимают и устанавливают за предусмотренные точки, соблюдая схему строповки и временного раскрепления. До замоноличивания стыков проверяют отметки, опирание и положение деталей. Нагрузку на собранное перекрытие передают после выполнения связей и выдерживания условий, указанных проектом и инструкциями изготовителя.
Коммуникации, отделка и эксплуатация
Трубы, воздуховоды и кабельные трассы размещают в согласованных зонах, не перерезая арматуру и не повреждая защитный слой бетона. Подвесы и закладные крепят к элементам, для которых это предусмотрено. Если коммуникация требует проёма или тяжёлого подвеса, его заранее включают в расчёт или согласуют отдельно.
Потолочная облицовка, стяжка, перегородки и инженерное оборудование добавляют постоянную нагрузку. Её учитывают в проекте вместе с эксплуатационными нагрузками, особенно если меняется назначение помещения. Устройство тяжёлого склада или установка оборудования на обычном перекрытии требуют проверки несущей способности, даже если плита не имеет видимых повреждений.
Конструкция должна сохранять предусмотренные опоры и связи. Нельзя удалять часть стены, пробивать опорную зону или менять перегородку на тяжёлую конструкцию без оценки влияния на работу перекрытия. При перепланировке проектировщику передают планы, сведения о нагрузках и доступные чертежи армирования.
Во время эксплуатации осматривают доступные поверхности и стыки на трещины, прогиб, следы протечки, коррозию арматуры и отслоение бетона. Отдельно отмечают изменения после ремонта или установки нового оборудования. По одному тонкому трещинному следу нельзя установить причину, поэтому дефект фиксируют с расположением и размерами и передают специалисту.
Ребристая плита при появлении новой деформации, быстро растущих трещин или оголённой арматуры требует обследования до изменения нагрузки. Не скрывают повреждённый участок штукатуркой и не заделывают его без установления причины. Решение о ремонте, усилении или ограничении эксплуатации принимает профильный инженер после оценки конструкции.
Ребристые плиты в одном здании могут иметь разные пролёты, армирование и опорные узлы. При ремонте сверяют номер элемента и чертежи, а при отсутствии документации заказывают обследование до сверления или усиления. Эти данные нужны, чтобы выбрать безопасное место для проёма, подвеса и инженерной трассы.
