Предохранительный клапан автоматически открывает выпуск, когда давление в защищаемом контуре достигает установленного значения. При подборе предохранительного клапана учитывают параметры оборудования и безопасный отвод горячей среды, поскольку клапан может сбросить значительный объём теплоносителя.
Как срабатывает защита
Предохранительный клапан удерживает затвор закрытым до достижения предусмотренного давления. Когда усилие от среды становится достаточным, затвор открывает выход и часть воды или другой рабочей среды покидает контур. После снижения давления исправный клапан должен вернуться в закрытое положение согласно конструкции изделия.
Срабатывание ограничивает превышение давления в том объёме, для защиты которого клапан выбран и установлен. Оно не поддерживает нормальное рабочее давление и не заменяет редуктор, расширительный бак, автоматику котла или запорную арматуру. Эти элементы выполняют разные функции и подбираются в составе системы.
Для предохранительного клапана важны заданное давление открытия и способность отвести требуемый объём среды. Эти параметры должны соответствовать защищаемому оборудованию, источнику нагрева и расчётной схеме. Значение на маркировке не подбирают по привычке или только по давлению в соседнем контуре.
При открытии из выпускного патрубка может выйти горячая вода или пар, а иногда и значительный объём теплоносителя. Поэтому клапан рассматривают вместе с отводящей трубой и местом сброса. Выпуск не направляют на человека, электропроводку или оборудование, которое может быть повреждено водой.
Как выбрать и установить клапан
Клапан выбирают по рабочей среде, температуре, расчётному давлению и пропускной способности, необходимой для защищаемого устройства. Сверяют тип присоединения, материал корпуса, настройки и паспортные ограничения. Если данных по котлу, бойлеру или замкнутому контуру не хватает, их уточняют у производителя или проектировщика.
У клапана проверяют маркировку и соответствие системе до монтажа. Устройство ставят в предусмотренном проектом месте, ориентируют по инструкции и обеспечивают прямой доступ к осмотру. Некоторые модели нельзя устанавливать в произвольном положении или далеко от защищаемого объёма.
На пути от защищаемого объёма к клапану не устанавливают запорное устройство, которое может отсечь его от системы. На линии сброса также не ставят заглушку, кран или сужение, если оно не предусмотрено документацией. Трубопроводы и опоры не должны передавать на корпус механическое напряжение.

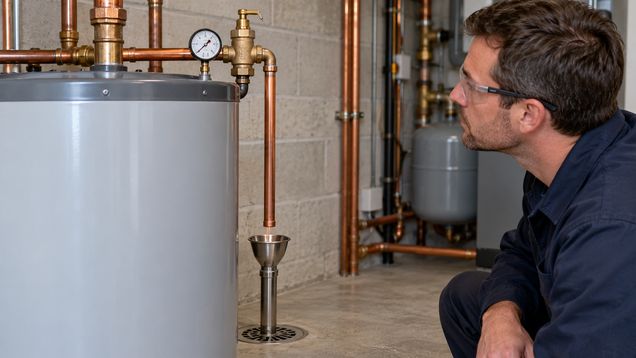

Предохранительный клапан соединяют с безопасным сливом отводящей трубой, сохраняя выход открытым и проходимым. Её сечение, длину, повороты и крепления выбирают по инструкции клапана и требованиям защищаемого оборудования. Не устанавливают на выпуске заглушку, запорный кран или другое ограничение, которое мешает свободному сбросу.
Учитывают возможность замерзания, накопления воды и противодавления в отводе. Конец трубы размещают так, чтобы можно было заметить сброс или утечку, но исключить ожог и разбрызгивание. Слив не должен создавать опасность для людей и не должен отводить горячую среду на электрические компоненты.
Подготовка и безопасный пуск
Монтаж, замену и разборку выполняют только после отключения источника нагрева, охлаждения теплоносителя и сброса давления по процедуре объекта. Перед работой проверяют показания манометра и изолируют контур так, чтобы в нём не оставалось запертого давления. Горячий участок не открывают до подтверждённого безопасного состояния.
При заполнении системы сверяют давление, положение арматуры и готовность линии отвода. Запуск выполняют постепенно, наблюдая за манометром и соединениями. Любой капающий или непрерывный сброс отмечают и выясняют его причину; не считают его нормальным только потому, что клапан продолжает выпускать воду.
Работу с предохранительным клапаном проверяют по инструкции конкретной модели и регламенту системы. Не испытывают его рычагом на горячем контуре и не проводят проверку рядом с незащищённым выпуском, если процедура этого не предусматривает. При плановом испытании заранее обеспечивают безопасное направление и сбор сбрасываемой среды.
Клапан не настраивают самостоятельно, не поджимают пружину и не изменяют пломбы. Если устройство не закрывается после сброса или не открывается при проверке, контур выводят из эксплуатации по процедуре объекта и вызывают специалиста. Ремонтируют или заменяют его только совместимой деталью с подтверждёнными параметрами.
Причины повторного сброса
Постоянное подтекание может быть связано с загрязнением седла, износом уплотнения, ошибкой монтажа или реальным превышением давления. В отопительном контуре проверяют также расширительный бак и работу подпитки; неисправность этих компонентов способна повышать давление при нагреве. Сначала измеряют параметры системы, а не пытаются сильнее затянуть клапан.
Если клапан срабатывает только при нагреве, сравнивают давление в холодном и горячем состоянии и проверяют, может ли теплоноситель расширяться в предусмотренном объёме. При сбросе во время заполнения осматривают редуктор подпитки, манометр и закрытие запорных устройств. Причину устанавливают по схеме и измерениям, поскольку похожий симптом может иметь разные источники.
Предохранительный клапан и его выпуск регулярно осматривают на коррозию, отложения, деформацию и следы недавнего сброса. Проверяют, что труба не пережата, не перекрыта и не замёрзла, а место выхода остаётся безопасным. Сам клапан обслуживают в сроки и способом, указанными изготовителем.
Предохранительные клапаны с повреждённым корпусом, загрязнённым седлом или неисправной пружиной не оставляют в работе без оценки специалиста. После замены подтверждают параметры устройства, проходимость отвода и герметичность соединений. Если повторные срабатывания сохраняются, проверяют всю систему и не заглушают выпуск.
