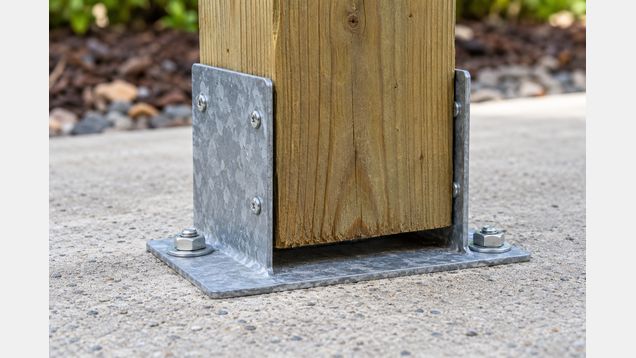

Опора бруса соединяет деревянную стойку или балку с фундаментом, стеной либо каркасом и передаёт усилие на основание. Перед выбором опоры бруса измеряют сечение древесины, определяют направление нагрузки и проверяют материал основания, чтобы подобрать кронштейн и крепёж под узел согласно рабочему проекту.
Сначала определяют нагрузку и основание
До покупки крепежа выясняют, какой элемент устанавливают: вертикальную стойку, балку перекрытия, лагу пола или деталь каркаса. Затем определяют, откуда приходит нагрузка и куда она должна передаваться. Для выбора опоры бруса эти данные фиксируют в проекте: от них зависит, нужна ли опорная площадка под торец, подвес для балки, боковой кронштейн или основание стойки с креплением к бетону.
Опора бруса работает вместе с древесиной, соединительными деталями и основанием. Проверяют сечение бруса, его состояние, влажность и наличие трещин или крупных сучков в зоне крепления. Если древесина повреждена или фактические размеры отличаются от проекта, нельзя компенсировать это более длинными шурупами без проверки узла.
Опора бруса не усиливает слабое основание и не отменяет расчёт несущего узла. Основанием может быть бетонная лента, деревянная обвязка, стальная балка или другой несущий элемент. Крепёж выбирают именно под этот материал и под направление усилия: соединение может воспринимать вертикальную нагрузку, сдвиг, отрыв или их сочетание. Облицовка, утеплитель и стяжка не заменяют несущую часть стены или фундамента.
Выбирают форму детали по узлу
Открытая П-образная деталь удерживает брус с боков и может поддерживать его торец, если это предусмотрено конструкцией. Закрытое или регулируемое основание используют для других схем установки и диапазонов высоты. Подвес для балки, уголок и база стойки выглядят похоже на крепёжные пластины, но передают усилие разными путями.
Размер кронштейна сопоставляют с фактической шириной и высотой древесины. Брус должен входить без раскалывания и чрезмерного зажима, а соединение — сохранять проектное положение при установке. Нельзя подпиливать рабочие полки, сгибать металл или рассверливать отверстия, если изготовитель не допускает такую переделку.
Для деревянной балки к деревянной обвязке применяют соединитель и крепёж, предназначенные для такого узла. Если стойку устанавливают на бетон, основание подбирают вместе с анкерами в бетон; для металлического каркаса предусматривают соответствующие болты или сварное соединение по чертежу. Тип детали и способ монтажа не выбирают только по названию в каталоге.
Проверяют крепёж и несущую способность
Для каждого кронштейна проверяют документацию: допустимые нагрузки, материал, защитное покрытие, размер древесины и вид крепежа. Несущая способность зависит от сочетания всех этих условий, а не только от толщины металла. Если узел работает на подъём, сдвиг или боковое усилие, учитывают их отдельно по проекту.
Применяют гвозди, конструкционные шурупы, болты или анкеры, указанные для конкретной детали. Саморезы для гипсокартона и случайные универсальные шурупы не заменяют крепёж, рассчитанный на несущие соединения. Количество и расположение крепежа соблюдают по монтажной схеме; пустые отверстия и перестановка крепежа меняют работу узла.
Крепёж должен входить в несущую древесину или основание на заданную глубину и не раскалывать край детали. Перед сверлением размечают отверстия и проверяют, что в бетоне или стене нет скрытых труб и проводов. Если основание рыхлое, тонкое или повреждённое, сначала выбирают способ усиления, а не устанавливают анкер в неподходящий материал.
Защищают древесину и металл от влаги
У наружных стоек оставляют путь для стока воды и не закрывают узел так, чтобы в нём постоянно скапливалась влага. Дерево не должно стоять в луже или напрямую касаться сырого бетона без предусмотренной проектом защиты. При этом прокладка не должна перекрывать водоотвод и мешать контакту опорных поверхностей, если он нужен для передачи нагрузки.
Металлическую деталь выбирают с покрытием для условий эксплуатации. Внутри сухого помещения требования к защите отличаются от открытой террасы, влажного подвала или зоны с солями и химическими веществами. При повреждении оцинкованного или окрашенного слоя применяют ремонтное средство, совместимое с покрытием и инструкцией производителя.
В деревянном узле оставляют доступ для осмотра крепежа и состояния бруса. Отделка не должна скрывать протечку, коррозию или появление трещин вокруг шурупов. Если опорный участок расположен снаружи, продумывают защиту торца древесины и отвод воды ещё до облицовки.
Разметка и установка
Перед монтажом проверяют проектные отметки, ось стены или балки и положение опоры по высоте. Разметку делают на прочном основании, очищая место контакта от мусора, наплывов раствора и непрочных слоёв. Если детали нужно совместить на нескольких стойках, сначала проверяют их положение общей линией или уровнем.
Деталь устанавливают по монтажной схеме и временно фиксируют, чтобы проверить вертикальность или положение площадки. Затем затягивают все предусмотренные крепежи, не смещая кронштейн и не деформируя его стенки. Брус вставляют до проектного упора; контактные поверхности должны прилегать без случайного зазора, если схема рассчитана на опирание.
С опорой бруса работают после проверки основания и разметки: деревянный элемент нельзя использовать для выравнивания неправильно поставленного кронштейна. Не добавляют клинья, шайбы или прокладки, если они не предусмотрены узлом, и не оставляют соединение свободным для качания. После затяжки проверяют положение бруса и отсутствие трещин, вырыва крепежа и смятия древесины.
Проверка и дальнейший осмотр
До закрытия узла сверяют количество и расположение крепежа с монтажной схемой, осматривают металл и древесину и проверяют, что стойка или балка передаёт нагрузку на предусмотренное основание. Испытания нагрузкой проводят только по проекту и применимой процедуре, а не рывком или случайным подвешиванием груза. Если деталь погнулась или древесина треснула, нагрузку снимают и выясняют причину.
В опоре бруса периодически проверяют ослабление крепежа, коррозию, влажные пятна, трещины и смещение деревянного элемента. После протечки, удара или ремонта рядом осмотр проводят повторно. Обнаруженный дефект устраняют по проектному решению; простая подтяжка не восстановит несущую способность повреждённой древесины или анкера.
Перед передачей конструкции в эксплуатацию проверяют, что опорные поверхности и соединители установлены в проектном положении, а крепёж удерживает элемент без люфта. Устраняют зазоры, следы смятия и попадание воды в узел. Так подтверждают, что опора бруса передаёт нагрузку на прочное основание по предусмотренной схеме.
