Кровельная воронка принимает дождевую и талую воду с поверхности крыши и направляет её в водосточную трубу или горизонтальный выпуск. Её выбирают по расчёту водоотвода и соединяют с гидроизоляцией совместимым узлом; неверное положение или засор вызывают застой, протечки и дополнительную нагрузку. Для кровельной воронки также проверяют доступ к очистке.
Как устроен водоприём
Основная функция: кровельная воронка собирает воду в низкой точке и передаёт её в систему водоотведения здания. Узел включает корпус, фланец, решётку-листвоуловитель и соединение с трубой. Фланец — плоская часть, к которой присоединяют гидроизоляцию. Набор деталей зависит от покрытия и проекта.
Внутренний вертикальный выпуск соединяется с трубой, проходящей через перекрытие. Горизонтальный выпуск может уходить через парапет в наружную водосточную трубу. Существуют также надставные элементы для ремонта старого водостока, однако они подходят только при совместимости с существующей трубой и кровельной системой.
Решётка задерживает крупный мусор и листья, но не заменяет регулярную очистку. Некоторые воронки дополнительно защищают от засорения гравием или растительным слоем; тип защитной корзины должен соответствовать финишному покрытию. Слишком мелкая или неподходящая сетка может мешать стоку либо быстро забиваться.
Фланец кровельной воронки и корпус подбирают под толщину конструкции и тип гидроизоляции. Для утеплённой крыши некоторые системы предусматривают теплоизолированные детали, которые сохраняют непрерывность слоя утепления у выпуска. Совместимость проверяют по документации всей кровли.
Расчёт и размещение
При проектировании кровельная воронка рассматривается вместе с площадью водосбора, местными расчётными осадками, уклонами крыши, пропускной способностью труб и ограничениями выпускной сети. Подбор по одному диаметру трубы или по внешнему размеру корпуса не подтверждает, что система справится с расчётным стоком.
Количество и расположение водоприёмников определяют гидравлическим расчётом — проверкой того, какой объём воды сеть сможет принять и отвести. Учитывают форму крыши, парапеты, разделение на зоны, возможное засорение, длину труб и место сброса. Для больших и сложных кровель схема должна показывать каждый водосборный участок и его подключение.
Воронку устанавливают там, куда направлен уклон. Соседние плоскости должны сводить воду к выпуску без обратного перепада, кармана за выступом или высокого борта вокруг решётки. Если основание прогибается, проектировщик проверяет, не изменится ли положение низкой точки под нагрузкой.
На крыше с парапетом основной водосток дополняют предусмотренным проектом аварийным переливом или резервным выпуском, если это требуется для данного решения. Он помогает предупредить опасный подъём уровня воды при засоре основной воронки, но его отметка и пропускная способность рассчитываются отдельно. Перелив не следует считать заменой основному водостоку.
Перед монтажом сверяют план крыши с фактической геометрией: расположением балок, рёбер жёсткости, кабелей и оборудования. Отверстие под выпуск не вырезают в несущей плите или настиле без проверки проекта. Положение должно обеспечивать проход трубы и доступ для последующего обслуживания.
Выбор типа и совместимость
Сначала определяют, какой вид гидроизоляции уложен или предусмотрен: рулонная битумная мембрана, полимерное полотно или жидкое покрытие. Фланец и способ его соединения подбирают под этот материал. В одних системах полотна сваривают с заводским покрытием воронки, в других применяют прижимное кольцо или специальный жидкий состав.
По направлению выпуска кровельную воронку подбирают с учётом толщины конструкции и температурных условий. Важны материал корпуса, размеры присоединения, наличие подходящей надставки и возможность подключить её к трубе. Детали из разных систем не считают совместимыми только потому, что они подходят по диаметру.
Для балластной или зелёной крыши применяют защитную надставку и решётку, рассчитанные на высоту и тип верхнего слоя. При укладке плит или гравия важно оставить водоприём открытым и доступным, а вокруг зелёного покрытия предусмотреть удобную очистку. Проходное сечение не должно уменьшаться из-за закрывающей решётку отделки.
В холодном климате проверяют защиту трубы и корпуса от промерзания по проекту здания. Обогрев воронки или выпускной части используют только если он предусмотрен системой: кабель, изоляция и соединения должны быть совместимы с электропроектом и кровельным узлом. Случайное добавление нагревателя не устраняет ошибку уклона или засор.
Подготовка основания и монтаж
До установки проверяют основание, диаметр отверстия, положение трубы и отметку решётки относительно поверхности. Опорную часть фиксируют к строительной конструкции способом, предусмотренным изготовителем. В лёгкой кровле может понадобиться отдельное усиление вокруг проёма, но его необходимость и исполнение задаёт проектировщик.

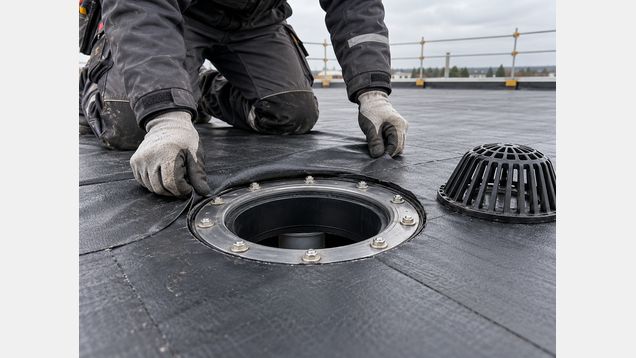

Фланец соединяют с гидроизоляцией по инструкции для конкретной мембраны: очищают поверхность, наносят совместимый праймер, выполняют сварку, склейку или прижим. Работы проводят на сухом подготовленном основании и проверяют всю окружность стыка. Нельзя просто залить зазор герметиком поверх несовместимых слоёв или оставить край полотна свободным.
Если к корпусу подключают трубу или надставной элемент, стык должен оставаться устойчивым при температурном движении конструкции. Нагрузка от трубы не должна отрывать фланец или смещать выпуск; для этого применяют предусмотренные опоры и соединения. Трубу закрепляют отдельно, если это требует схема водостока.
При ремонте старую воронку не оставляют внутри нового узла без проверки коррозии, герметичности соединений и состояния выпуска. Надставной ремонтный элемент может упростить обновление, но его длина и уплотнение должны соответствовать старой трубе. Если существующее соединение недоступно или протекает, заменяют узел по согласованному решению, а не закрывают его сверху.
Контроль до закрытия кровли
До укладки финишного покрытия осматривают фланец и место соединения с мембраной по всей окружности. Проверяют, нет ли складок, непроклеенных кромок, непроваренных участков и повреждений от инструмента. Результат скрытой работы фиксируют до того, как выпуск закроют утеплителем, гравием, настилом или растительным слоем.
После монтажа проверяют свободный проход воронки и направление отвода воды. Испытание проливом проводят только по проекту и в условиях, когда нагрузка от воды допустима для крыши; нельзя затапливать кровлю без расчёта. Если система не принимает воду, сначала выясняют причину в выпуске, трубах или уклоне.
Кровельная воронка не должна выступать так, чтобы собирать мусор, или быть утоплена настолько, чтобы вокруг неё оставалась постоянная лужа. Высоту подгоняют к проектной поверхности и финишному слою. Перед сдачей проверяют доступ к решётке и возможность снять её для очистки.
Обслуживание и поиск протечки
Решётки, корзины и доступные участки водоприёмников очищают от листьев, пуха, веток и осадка по графику эксплуатации здания. После сильного ветра, ремонта на крыше и сезонного листопада осматривают выпуск и прилегающую поверхность. Гравий или растительный слой не должен накапливаться внутри корзины.
Если вода появляется на потолке рядом со стояком, причиной могут быть стык фланца, соединение трубы, засор или повреждение гидроизоляции вокруг корпуса. Следы протечки не всегда показывают точное место дефекта. Воронку и соседние слои проверяют последовательно, не вскрывая большую площадь до определения источника.
При плановом осмотре кровельной воронке уделяют внимание решётке, фланцу, месту примыкания и креплению трубы. Ищут трещины, коррозию, смещение, разрыв мембраны и следы воды на нижней стороне перекрытия. Замену деталей выполняют только на совместимые элементы с восстановлением герметичного соединения.
