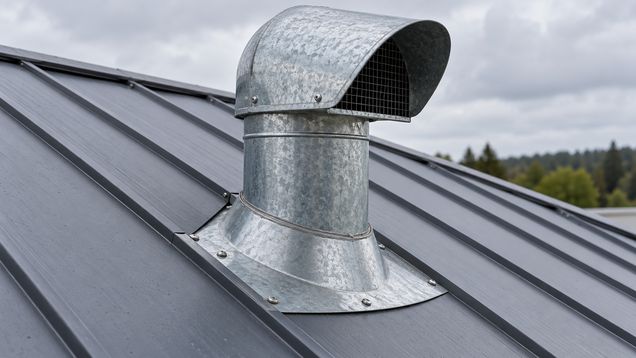

Вентиляционный дефлектор — насадка на выход воздуховода, которая формирует поток воздуха у кровли и защищает отверстие от осадков и мусора. Для вентиляционного дефлектора проверяют тип канала, диаметр, материал крыши, высоту установки и расчётную тягу. Насадка не заменяет вентилятор и исправный приток воздуха.
Как работает кровельная насадка
Вентиляционный дефлектор устанавливают над концом канала, чтобы организовать выход воздуха и снизить риск попадания дождя, снега или мусора внутрь. Форма корпуса может направлять встречный поток ветра вокруг отверстия; при подходящем ветре это способно изменить давление у выхода. Результат зависит от формы изделия, расположения на крыше и окружающих препятствий.
Для вентиляционного дефлектора важно различать неподвижный защитный колпак, аэродинамическую насадку и вращающуюся турбину. Они работают по-разному и предназначены для разных условий. Вращающийся элемент зависит от ветра и состояния подшипников, поэтому его производительность нельзя считать постоянной круглосуточной тягой.
Естественная вентиляция зависит от разности давления и температуры, высоты канала, его сопротивления и наличия воздуха для замещения удаляемого. Закрытые окна и приточные отверстия могут ограничить расход даже при правильно подобранной насадке. Дефлектор не прочищает засорённый воздуховод и не исправляет его недостаточное сечение.
Кровельный терминал не следует путать с дымоходным оголовком. Отвод продуктов сгорания требует устройства, рассчитанного и разрешённого для конкретного котла, печи или другого прибора; обычная вентиляционная насадка для этого не подходит. Ошибка в выборе может привести к нарушению работы оборудования и опасному поступлению газов в помещение.
Подбор по назначению канала
Вентиляционный дефлектор выбирают после определения назначения канала и требуемого расхода воздуха. Для вытяжки кухни, санузла, технического помещения и подкровельного пространства могут отличаться температура, влажность, загрязнения и требования к обслуживанию. Проверяют, что материал корпуса, покрытие и внутренняя геометрия подходят для этих условий.
Сверяют размеры выходного патрубка с фактическим воздуховодом и переходником. Сужение канала, резкие переходы и лишние повороты увеличивают сопротивление и могут свести пользу насадки на нет. Подбирать изделие только по внешнему диаметру трубы недостаточно, если внутреннее сечение или расчётный расход отличаются.
Для принудительной вытяжки проверяют совместимость насадки с вентилятором, допустимый расход и работу обратного клапана, если он предусмотрен. В вентиляционном дефлекторе заслонка должна открываться свободно, если она предусмотрена конструкцией. Слишком плотная сетка или неподходящая заслонка могут мешать потоку и накапливать загрязнение. Паспорт изделия должен подтверждать назначение для механической или естественной системы.
Место выхода выбирают так, чтобы выбрасываемый воздух не возвращался через окна, приточные устройства или соседние каналы. Расстояния и высоты зависят от назначения вентиляции, конфигурации крыши и местных строительных требований. Для проектного объекта расположение согласуют с вентиляционными расчётами, а не назначают по удобству монтажа.
Проверка существующего воздуховода
Перед покупкой осматривают доступные участки канала, выясняют, куда он подключён и есть ли в нём вентилятор или заслонка. Проверяют, не перекрыт ли приток воздуха, не отсоединилась ли труба на чердаке и нет ли мусора, влаги или наледи. Если тяга пропала внезапно, сначала ищут неисправность или засор.
На холодном чердаке утепляют участок воздуховода, если это требуется проектом и условиями эксплуатации. Тёплый влажный воздух, остывая внутри неутеплённой трубы, может образовывать конденсат, который стекает обратно и увлажняет потолок. Отвод конденсата, уклон трубы и защита соединений должны соответствовать конструкции системы.
Не проверяют тягу открытым огнём и не перекрывают вытяжное отверстие надолго. Для механической системы оценивают фактический расход подходящим прибором и сверяют его с проектом или паспортом вентилятора. При обратной тяге, запахах из соседних помещений или поступлении продуктов сгорания эксплуатацию останавливают до проверки специалистом.
Монтаж на кровле
Проход через кровлю выполняют с совместимым патрубком, проходным элементом и фартуком для конкретного типа покрытия. Верхний край водозащитного слоя заводят под детали выше по скату, чтобы вода стекала наружу поверх нижних элементов. Герметик помогает защитить стык, но не заменяет правильное перекрытие кровельных слоёв.
Основание под терминалом должно удерживать изделие при ветровой нагрузке и не передавать усилие только на тонкое покрытие. Положение проверяют относительно ската и конька по инструкции производителя; снег, водосток и соседние конструкции не должны перекрывать выход. В плоской кровле используют узел, рассчитанный для такой системы, а не деталь для скатной крыши.
Соединение с воздуховодом делают герметичным, сохраняя проходное сечение и доступ для осмотра. На неотапливаемом чердаке теплоизоляцию трубы соединяют с кровельным узлом без разрывов, не перекрывая нужные вентиляционные отверстия. Провода или крепёж не должны попадать внутрь канала и мешать заслонке или вращающимся частям.
После монтажа осматривают фартук, кровельные примыкания, крепёж и внутреннее соединение с воздуховодом. Проверяют, нет ли обратного уклона, открытого шва или пути для затекания воды в теплоизоляцию. Следы протечки после первого дождя устраняют в самом узле, а не маскируют герметиком со стороны чердака.
Пусковая проверка и обслуживание
Вентиляционный дефлектор проверяют вместе с каналом при работающей системе: оценивают выход воздуха, шум, вибрацию, состояние заслонки и наличие посторонних запахов. Для механической вытяжки измеряют расход, если этого требует проект или паспорт оборудования. Простое ощущение рукой не подтверждает расчётную производительность.
У вращающейся турбины проверяют свободный ход, шум и целостность крепления, а у неподвижного колпака — отсутствие мусора, льда и деформации. Обслуживание проводят с безопасным доступом к кровле и с отключением электропитания, если рядом есть вентилятор. Неустойчивую или повреждённую деталь не подтягивают на скользкой крыше без ограждения и страховки.
Если после установки тяга не улучшилась, сравнивают работу системы с расчётным расходом, проверяют приток, длину и сечение канала, повороты, обратный клапан и соседние препятствия. Замена насадки на более высокую или вращающуюся без расчёта может не решить проблему и усилить шум. Причину слабого воздухообмена определяют по всей цепочке от помещения до выхода над кровлей.
При оснащении канала вентиляционным дефлектором не ограничиваются обещанием усилить тягу: проверяют его паспорт, сопротивление, тип канала и условия установки. Для дымохода, котла или общей вентиляционной шахты применяют только предназначенные для этой системы решения. После очистки и ремонта проверяют, что воздух выходит наружу без протечек в кровле и без обратного перетока в помещение.
