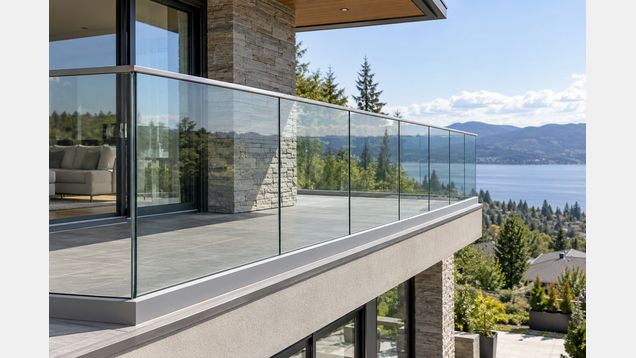

Стеклянное ограждение защищает край лестницы, балкона или площадки прозрачными панелями, не закрывая обзор. Перед монтажом стеклянного ограждения определяют нагрузку и тип опоры, выбирают безопасное стекло и проверяют основание, чтобы рассчитать узлы крепления и стыки для конкретного объекта.
Сначала проверяют край и основание
До выбора системы стеклянного ограждения измеряют длину и высоту участка, отмечают углы, повороты, лестничный уклон и места примыкания к стенам. Уточняют, где люди будут подходить к ограждению и можно ли случайно ударить панель тележкой, мебелью или дверью. Для улицы дополнительно учитывают ветер, осадки, перепады температуры и отвод воды.
Стеклянное ограждение удерживает человека у перепада высоты, поэтому его рассчитывают как защитную конструкцию, а не как декоративную перегородку. Проектировщик задаёт требуемую высоту и нагрузку с учётом назначения здания, места установки и действующих норм. Прозрачные ограждения на доступных маршрутах должны быть выполнены из ударостойкого материала.
До сверления обследуют основание: определяют его материал, толщину, состояние края плиты и положение арматуры или скрытых коммуникаций. При работе со стеклянным ограждением крепления нельзя рассчитывать только на плитку, стяжку или тонкую облицовку. Если край бетона повреждён или слишком узок для анкеров, конструктивное решение меняют до заказа панелей.
Система крепления и путь нагрузки
Панели устанавливают в нижний несущий профиль, между стойками или на точечные держатели. Нижний профиль распределяет усилие вдоль основания, стойки передают его через отдельные опоры, а точечные крепления концентрируют нагрузку вокруг отверстий в стекле. Выбирают систему по форме края, требуемой высоте, нагрузке, доступу для обслуживания и возможностям основания.
В профиле уточняют способ прижима панели, тип прокладок, положение клиньев и возможность регулировки после монтажа. Уточняют также, предусмотрен ли верхний поручень и может ли стекло работать без него: такое решение допустимо только при расчёте всей системы, а не по толщине отдельного листа. Если для крепления нужны отверстия, их выполняют и обрабатывают на производстве по чертежу.
Анкеры, закладные и стойки подбирают по нагрузке и материалу основания. Проверяют глубину заделки, расстояние до края бетона, шаг креплений и защиту металла от коррозии; значения указывают в проекте системы. Случайный подбор длинных болтов не заменяет расчёт и может расколоть край плиты или повредить гидроизоляцию.
Как выбрать безопасное стекло
Стеклянное ограждение проектируют как защитную конструкцию: для заполнения применяют стекло, пригодное для такой системы и рассчитанное на удар. Часто используют многослойное безопасное стекло: его слои соединены прозрачной полимерной прослойкой, которая помогает удерживать осколки после повреждения. Обычный лист стекла или материал без подтверждённых характеристик нельзя выбирать только по внешнему виду и цене.
Состав, толщину и число слоёв назначают по высоте и ширине панели, способу опирания, нагрузке, ветровому воздействию и поведению системы при повреждении. Для одной схемы подходят другие параметры, чем для другой, поэтому универсальной толщины для всех ограждений нет. В документах на стекло и систему проверяют классификацию ударостойкости и заявленную область применения; для оценки испытаний применяют ДСТУ EN 12600, а для многослойного безопасного стекла запрашивают документы на продукцию по ДСТУ EN 14449.
Кромки должны быть обработаны, а места контакта с металлом отделены предусмотренными прокладками. Точечные зажимы, крепёж через отверстие и нижний профиль требуют разных расчётов стекла и узлов. Нельзя компенсировать неподходящую толщину более сильной затяжкой: локальное давление может вызвать скол или трещину.
Размеры панелей и стыки
Ширину каждой панели определяют по расчёту, расположению опор и допустимому прогибу. Слишком большие пролёты увеличивают перемещение стекла под нагрузкой, а чрезмерное количество узких фрагментов усложняет монтаж и уборку. Стыки, зазоры у пола и примыкания к стене задают на чертеже, чтобы в них не застревали обувь, трость или колёса.
Прозрачную плоскость можно обозначить контрастными метками на уровне взгляда, особенно если рядом нет стойки или поручня, заметных издалека. Маркировка помогает увидеть край, но не заменяет ограждение и безопасное стекло. Положение меток согласуют с дизайном и требованиями для маршрута движения.
Для наружной установки предусматривают отвод воды из профиля и защищают крепления от коррозии. Между стеклом, металлом и камнем оставляют предусмотренные системой зазоры, чтобы температурные изменения не передавали стеклу случайное давление. Герметик используют только там и того типа, который указан в документации узла.
Подготовка и монтаж
До доставки стекла проверяют размеры проёмов и основания по рабочим чертежам, готовность анкеров и доступ к месту установки. Панели перевозят и хранят в положении и упаковке, указанными производителем, защищая кромки от ударов. Во время монтажных работ используют подходящие подъёмные приспособления и не опирают лист на острый угол.
Сначала выставляют несущие профили или стойки, затем устанавливают прокладки, панели и прижимные элементы. Стекло выравнивают без перекручивания и точечных ударов; крепёж затягивают в последовательности и с усилием, предусмотренными изготовителем системы. После установки проверяют вертикальность, высоту края, положение стыков и то, что панели не касаются жёстких поверхностей.
При монтаже системы на лестнице, балконе или террасе завершают защиту кромок и восстанавливают гидроизоляцию в местах анкеров. Нельзя скрывать профилем трещину, скол или неполное зацепление стекла. Если во время установки появился дефект, панель снимают и заменяют либо проверяют по процедуре производителя до допуска людей в эту зону.
Приёмка и дальнейший уход
До использования проверяют каждую панель, крепёж, прокладки, стыки с полом и соединения с поручнем. Осматривают основание возле анкеров и убеждаются, что система не шатается, а стекло не имеет сколов и трещин. Допустимые отклонения и испытания задают проект и документы производителя; проверять прочность раскачиванием или ударами нельзя.
При уборке используют средства, совместимые с покрытием и герметиками. Не опирают лестницы, мебель и тяжёлые предметы на панели, если такое использование не заложено в расчёт. В стеклянном ограждении с нижним профилем регулярно очищают водоотвод и осматривают уплотнения, особенно после зимы и сильного дождя.
При регулярном осмотре проверяют кромки, крепления, профиль и отсутствие следов коррозии или протечки. При появлении трещины, скола, заметного смещения либо ослабления крепежа ограничивают доступ к краю и вызывают специалиста; повреждённую панель не подклинивают и не подтягивают самостоятельно.
После ремонта вновь проверяют непрерывность защиты по всей длине участка: панели не должны смещаться при обычной нагрузке, а крепления — отходить от основания. Допуск к эксплуатации дают после замены повреждённого стекла и проверки узлов, чтобы стеклянное ограждение сохраняло устойчивость при расчётной нагрузке.
