Несъемная опалубка остаётся частью стены или другого элемента после твердения бетона. До заливки проверяют основание, геометрию, соединения, армирование и проходы для коммуникаций. При монтаже несъемной опалубки особенно важны устойчивые связи и раскрепление: после заполнения полости исправить перекос или разошедшийся стык трудно.
Как устроена сохраняемая форма
Несъемная опалубка — оболочка или комплект элементов, которые удерживают свежий бетон до набора прочности и остаются на месте после завершения заливки. В зависимости от системы она может служить только формой либо также выполнять другие функции, предусмотренные проектом. Само название не означает, что любая такая оболочка заменяет несущую конструкцию, утепление или гидроизоляцию.
Системы несъемной опалубки выпускают из соединяемых блоков и панелей, а также из тонких бетонных или других заводских элементов. Некоторые варианты включают теплоизоляционные слои; у других такой функции нет. Состав компонентов, способ стыковки и допустимая высота заполнения относятся к конкретному изделию и должны быть указаны в проекте или документации изготовителя.
Обычная съемная опалубка снимается после достижения бетоном требуемого состояния, а постоянная остается как часть узла. Это сокращает операции по распалубке, но одновременно закрывает готовую поверхность и затрудняет осмотр бетона. Поэтому до заполнения полости уделяют внимание геометрии и стыкам, а во время заливки следят за тем, как работает вся система.
Когда система подходит для стены
Несъемная опалубка подходит, если её материал, размеры, связи и способ монтажа рассчитаны для конкретной стены. Проверяют проектную толщину бетонного ядра, требуемое армирование, нагрузку на конструкцию и условия эксплуатации. Если панели должны выполнять утепляющую или отделочную функцию, их характеристики и примыкания также должны соответствовать проектным решениям.
При выборе оценивают не только цену комплекта. Важно понять, как крепятся углы и торцы, чем закрывают верх формы, где проходят перемычки и оконные проёмы, как подводятся коммуникации и каким способом уплотняют смесь. Если инструкция системы не описывает узел, который есть в проекте, до закупки уточняют совместимое решение у проектировщика и изготовителя.
Постоянную форму нельзя считать готовой несущей стеной ещё до заливки. Бетонное ядро, арматура, перемычки и соединительные детали работают как единый рассчитанный узел. Изменять ширину полости, убирать связи или заменять арматуру только по внешнему сходству с другой системой нельзя.
Подготовка основания и первого ряда
Сначала принимают основание и проверяют его отметки, ширину, ровность и положение выпусков арматуры. При отклонениях стену не начинают собирать с подрезки или наклона первого ряда: такой способ переносит ошибку вверх и может нарушить толщину бетонного ядра. Способ исправления основания выбирают по проекту.
Под стеной выполняют предусмотренную проектом гидроизоляцию или разделительный слой, если он нужен для данного узла. Поверхность очищают от мусора и наплывов, которые мешают выставить первый ряд. До установки сверяют схему модулей, направление угловых элементов и места пересечения наружных и внутренних стен.

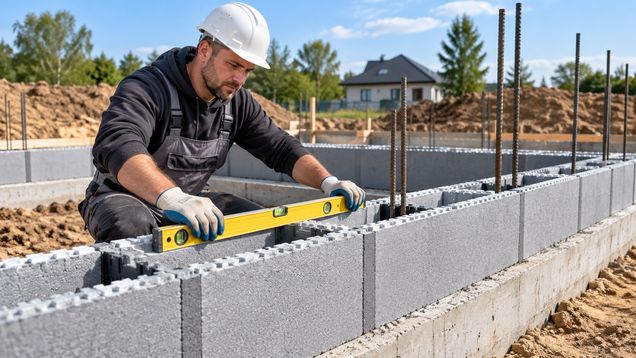

Первый ряд выставляют по оси и уровню, соединяя детали штатными замками или крепежом. Контролируют длину стены, прямые углы, отметку верха и ширину внутренней полости. Если блоки или панели соединены неплотно, щель может раскрыться под давлением бетона, поэтому стыки проверяют до продолжения сборки.
Сборка рядов, углов и проёмов
Несъемную опалубку собирают рядами, сохраняя перевязку стыков и взаимное положение наружной и внутренней стенок формы. Способ соединения зависит от конструкции элементов; замки должны защёлкнуться, а крепёж — соответствовать предусмотренным отверстиям и усилиям. Случайные саморезы или проволока не заменяют штатное соединение, если это не разрешено изготовителем.
Углы, Т-образные примыкания и торцы оформляют комплектными деталями или разработанным проектным узлом. В местах окон и дверей устанавливают жёсткие закладные короба, которые удерживают размер проёма во время заливки. До подачи смеси проверяют диагонали, вертикальность и прочность перемычек, а также предусматривают опору для элементов над проёмом.
Кабели и трубы прокладывают до бетонирования в местах, где они не ослабят стену и не пересекут арматуру без проектного решения. Нельзя вырезать рёбра, стяжки или перемычки формы ради прокладки коммуникации. Отверстия и гильзы закрепляют от смещения, а проходы через бетонное ядро согласуют с рабочими чертежами.
По мере сборки проверяют вертикаль, плоскость стены и ширину полости на нескольких уровнях. Временные раскосы и подпорки ставят по схеме системы, включая углы, длинные участки и проёмы. Опалубка несъемного типа должна сохранять форму под давлением свежей смеси; устойчивость нельзя оценить только по тому, насколько крепко детали защёлкиваются друг с другом.
Армирование и подготовка к заливке
Арматуру устанавливают в проектном положении и закрепляют так, чтобы она не касалась стенок формы и не перекрывала проход бетона. Сверяют диаметры, шаг, нахлёсты, выпуски и усиление возле углов и проёмов. Фиксаторы применяют подходящие к бетонному ядру; случайные деревянные или металлические подкладки внутри стены не оставляют.
Перед заливкой из полости удаляют мусор, обрезки стяжек и упаковку. Проверяют, что замки закрыты, торцы и верх ряда оформлены по системе, а опоры не мешают укладке и уплотнению смеси. Арматуру, закладные детали, гильзы и размеры проёмов принимают до того, как доступ к ним перекроет бетон.
План бетонирования определяет тип смеси, порядок подачи, допустимую скорость заполнения и высоту отдельных этапов. Эти параметры зависят от материала формы, её креплений, геометрии стены, армирования и характеристик бетона. Универсальной высоты заливки за один проход для всех систем нет; её берут из проекта и руководства изготовителя.
Укладка смеси и контроль формы
При заполнении несъемная опалубка должна сохранять ширину, вертикальность и плотность соединений. Смесь подают равномерно по предусмотренной схеме, не направляя поток в одну точку и не сбрасывая её с высоты, способной сместить арматуру или панели. Уплотнение выполняют оборудованием и способом, разрешёнными для этой системы.
Во время заливки наблюдают за стыками, углами, проёмами и раскосами. Если панель выпучивается, замок раскрывается или из щели выходит раствор, подачу в этом месте прекращают и укрепляют систему по безопасной технологии. Нельзя продолжать заполнение, рассчитывая, что бетон сам удержит разошедшиеся элементы.
Уплотнитель не должен пробивать панели, сдвигать арматуру или разрушать замковые соединения. В узких полостях особенно важно заранее проверить доступ оборудования и возможность удалить воздушные карманы. Если заполнение невозможно проконтролировать визуально, используют предусмотренный технологией способ подачи и проверки, а не увеличивают скорость работы.
После заливки контролируют положение верха стены, закладных деталей и проёмов, пока их ещё можно поправить в пределах технологического процесса. Поверхность бетона защищают и выдерживают по проекту и фактическим условиям на площадке. Раскосы и временные опоры снимают только после достижения требуемого состояния, указанного для этой конструкции.
Приёмка и ограничения после твердения
Когда бетон набрал прочность, проверяют вертикальность и плоскость стены, размеры проёмов, положение выпусков и отсутствие раскрытых стыков формы. Если оболочка непрозрачная или закрывает бетон, скрытые раковины и пустоты невозможно оценить обычным осмотром. При подозрении на дефект применяют обследование или выборочное вскрытие по решению специалиста.
Постоянная форма не обязательно делает стену водонепроницаемой и не отменяет защиту от влаги, холода или огня. Эти функции обеспечивают только те слои и материалы, которые предусмотрены проектом для конкретных условий. Например, покрытие, узлы примыкания и защита утеплителя должны быть совместимы с системой, а их устройство выполняют по рабочей документации.
Частые ошибки — неровная установка первого ряда, незакреплённые проёмы, пропущенные связи, самовольная прокладка труб и чрезмерно быстрая подача бетона. Для опалубки несъемного типа такие дефекты особенно трудно заметить после заливки, потому что форма остаётся на стене. Если во время контроля обнаружен перекос или разрыв соединения, заливку останавливают и устраняют причину до продолжения работ.
