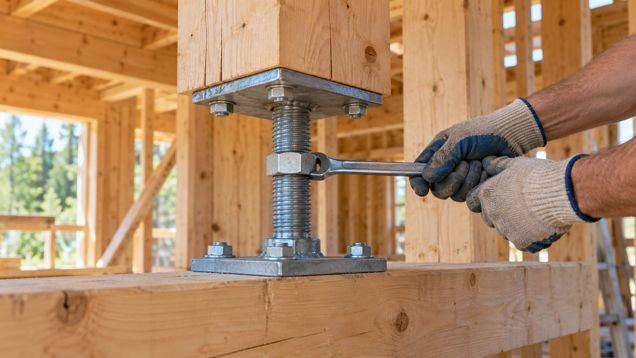

Компенсатор усадки размещают в узле вертикальной стойки, когда срубная стена и отдельная опора оседают неодинаково. Регулируемая резьбовая часть помогает сохранить предусмотренный контакт балки со стойкой при изменении высоты. Положение компенсатора усадки, его рабочий ход и допустимую нагрузку задают проектом и расчётом.
Для чего нужна регулируемая опора
Компенсатор усадки — это регулируемый опорный узел, который позволяет менять высоту сопряжения стойки с балкой или другим элементом. В распространённых моделях нагрузку передают металлические пластины, резьбовой стержень и гайка либо втулка. Конструкция и порядок регулировки зависят от конкретного изделия.
В срубном доме горизонтальные стены и отдельные вертикальные стойки могут изменять высоту по-разному. Если узел не предусматривает такого перемещения, между стойкой и балкой может появиться зазор либо нагрузка перераспределится на соседние элементы. Регулируемая опора помогает компенсировать изменение высоты в заранее предусмотренном месте.
Такой узел не предназначен для произвольного подъёма здания, исправления просевшего фундамента или выравнивания любого перекоса. Он работает только в составе рассчитанной несущей схемы и в пределах допустимого хода. Если стены или основание смещаются неравномерно, сначала выясняют причину, а не подкручивают гайки наугад.
Положение в несущей схеме
В деревянном доме компенсатор усадки предусматривают в точках опирания стоек, колонн или столбов, связанных с балками и другими частями сруба. В зависимости от проекта регулирующий элемент может располагаться у основания стойки или в верхнем сопряжении. Место выбирают так, чтобы нагрузка проходила через узел по предусмотренной проектом оси.
Положение опоры и соседних элементов показывают на чертеже. Проверяют, к чему крепятся верхняя и нижняя пластины, как устроена опорная площадка и какое пространство нужно для регулировочного инструмента. Механизм оставляют доступным для осмотра и обслуживания, даже если его закрывает декоративная отделка.
Ход компенсатора усадки должен покрывать расчётное изменение высоты в конкретном узле, сохраняя запас регулировки. Короткая резьбовая часть может исчерпать рабочий диапазон раньше, чем завершится ожидаемая осадка. Число миллиметров заранее не назначают по типовой таблице без данных о доме, материале и месте установки.
Узел с компенсатором усадки рассчитывают на усилие, которое действует через эту опору, а не выбирают только по диаметру винта или размеру пластины. Проверяют допустимую нагрузку всего изделия, креплений, основания и древесины под площадкой. Если хотя бы один элемент слабее требуемого, прочности всего узла недостаточно.
Сведения о компенсаторе усадки в проекте должны включать место установки, рабочий ход, расчётную нагрузку, способ крепления и правила доступа. Для нескольких стоек указывают, как проверять их взаимное положение и как согласовывать регулировку. Важные параметры берут из расчёта и документации выбранного изделия.
Подбор и подготовка места
До покупки сверяют модель с проектом и техническим паспортом изготовителя. В паспорте проверяют допустимую нагрузку, диапазон регулировки, размеры пластин, материал и защитное покрытие. Нельзя переносить заявленную грузоподъёмность одного изделия на похожую модель другого размера или конструкции.
Основание под нижней пластиной должно передавать усилие дальше в несущую конструкцию. Древесину проверяют на трещины, смятие и повреждения, бетонное основание — на соответствие проекту и надёжное крепление анкеров. Пластина должна опираться всей предусмотренной поверхностью, не висеть на краю и не устанавливаться с перекосом.
Перед монтажом размечают ось стойки и проверяют положение балки, основания и сопрягаемых деталей. Стойку устанавливают вертикально, а опорные площадки располагают так, чтобы нагрузка не смещалась в сторону. Если элементы не сходятся по оси, причину устраняют до передачи нагрузки на механизм.
Монтаж и начальная настройка
Компенсатор усадки устанавливают в последовательности, указанной проектом и производителем. Сначала проверяют состояние деталей и наличие предусмотренного крепежа, затем закрепляют пластины к основанию и опоре. Тип шурупов, анкеров, отверстий и инструментов не заменяют случайными аналогами.
До монтажа определяют, нужна ли временная фиксация стойки и как безопасно передать на неё нагрузку. Порядок снятия подпорок задаёт ответственное лицо, которое контролирует строительные работы. Нельзя освобождать временную опору, пока новый узел не установлен, не закреплён и не проверен.
Резьбовую пару выставляют в стартовое положение с запасом хода в обе стороны, если это предусмотрено конструкцией. Проверяют, что гайка или втулка свободно доступна, не упирается в отделку и не перекрыта элементами пола или обшивки. Исходное положение, измеренные отметки и дату монтажа записывают для последующих проверок.
После сборки осматривают пластины, резьбу, крепёж и точки контакта с древесиной. Стойка должна сохранять вертикальность, а балка — опираться на площадку по проекту. Если металл деформирован, древесина сминается или крепёж смещается, узел не регулируют до оценки специалистом.
Контроль и регулировка
Периодичность осмотра зависит от влажности и типа древесины, высоты стены, конструкции дома и условий эксплуатации. Её устанавливают в проекте или инструкции изготовителя; одинакового календарного графика для всех домов нет. Во время контроля сравнивают отметки, положение балок и состояние связанных узлов.
Регулировку выполняют только по предусмотренной процедуре и в пределах хода резьбовой части. Перед изменением положения проверяют, как операция повлияет на соседние стойки, перекрытия, проёмы и отделку. После каждого этапа фиксируют новое положение и убеждаются, что опорные площадки сохраняют контакт.
Не следует резко поворачивать один механизм, пытаясь сразу убрать заметный зазор. Несогласованное изменение высоты может перекосить балку, изменить работу соседних опор или повредить отделку. Если нужно регулировать несколько точек, последовательность и допустимые изменения высоты определяет проектировщик или специалист, ведущий монтаж.
Доступ к резьбе защищают от мусора и прямого постоянного намокания, не закрывая механизм так, чтобы его нельзя было проверить. Металлические детали осматривают на коррозию и деформацию, а древесину вокруг площадок — на трещины и смятие. Защитные покрытия и смазочные материалы используют только если это допускает изготовитель.
Ошибки при размещении
Одна из ошибок — установить опору с недостаточной грузоподъёмностью или рабочим ходом. Внешнее сходство деталей не подтверждает их расчётную пригодность. Для несущего узла нужны данные о нагрузке, типе основания, способе крепления и свойствах опорных элементов.
Нельзя располагать механизм вне оси стойки, опирать пластину на непрочную кромку или оставлять крепёж без требуемого зацепления. Такая установка создаёт эксцентриситет и может вызвать наклон либо локальное смятие древесины. Исправление положения выполняют до передачи постоянной нагрузки.
Не стоит использовать регулируемую опору как средство устранения просадки фундамента или трещин в стене. Такие признаки требуют обследования основания и конструкции. Самостоятельное подкручивание может временно скрыть симптом, но не устранит его причину.
Приёмка узла
При приёмке сверяют размещение с чертежом, проверяют вертикальность стойки, центрирование пластин, крепёж и доступ к механизму. Уточняют, какой остаток хода предусмотрен и кто отвечает за последующий контроль. Скрываемые отделкой детали фотографируют и фиксируют их исходные отметки.
При появлении зазора, перекоса, трещин, смятия опорной древесины или заметной коррозии регулировку приостанавливают. До продолжения работ выясняют, изменилось ли положение сруба, основания или самого узла, и оценивают нагрузку. Повреждённые детали заменяют или ремонтируют по согласованному проектному решению.
