Ливневая канализация принимает воду с кровли и твёрдых покрытий и отводит её в разрешённую точку сброса или накопления. Система включает желоба, приёмники, трубы и узлы очистки, а место отвода выбирают по рельефу, грунту и требованиям участка. При расчёте ливневой канализации учитывают площадь водосбора и то, сможет ли грунт принять сток без ущерба фундаменту.
Что собирает система и как она устроена
Ливневая канализация собирает дождевую и талую воду с крыши, площадок и дорожек, чтобы она не затапливала входы, подвал и проходы. На кровле сток принимают желоба и воронки, на земле — дождеприёмники или линейные лотки. Подземные трубы направляют собранную воду к предусмотренной точке отвода.
Дождевая сеть отличается от канализации для бытовых стоков. Трассу ливневой канализации отделяют от бытового выпуска: в неё не направляют воду из туалета, кухни, душа, мойки автомобиля или других источников загрязнённой воды. Если часть участка может приносить песок, масло или мусор, проект предусматривает подходящую предварительную очистку, а не только подземную трубу.
Схема должна учитывать весь путь воды: от поверхности сбора до конечного выпуска. Бочка или подземная ёмкость для полива уменьшает объём сброса, но переполнение всё равно нужно отвести безопасно. Если труба заканчивается рядом с фундаментом или на соседнем участке, затопление просто переносится в другое место.
Как определить объём и места приёма воды
Расчёт начинают с площади кровли, навесов, террас, подъездов и других плотных покрытий, с которых вода быстро стекает. Учитывают уклоны, водосточные трубы и местные условия выпадения осадков. Приёмники располагают в низких точках, у гаражного въезда и там, где лужи мешают проходу, но не ставят их без проверки направления поверхностного стока.
Размер труб и пропускную способность лотков выбирают по расчётному расходу, длине трассы, уклону и возможности дальнейшей очистки. Один диаметр не подходит для любого частного участка: малая труба переполнится при сильном ливне, а чрезмерно большая не исправит ошибки по высотам и месту выпуска. Расчётную схему сверяют с проектом и действующими требованиями для конкретного объекта.
Точечный дождеприёмник подходит там, где воду можно направить к одной решётке, например под водосточной трубой. Линейный лоток перехватывает сток вдоль гаражного въезда, дорожки или края площадки. В обоих случаях решётку выбирают с учётом ожидаемой нагрузки, а корпус должен иметь устойчивое основание и не проседать под покрытием.
У пескоуловителя или отстойной части предусматривают доступ для удаления осадка. Без очистки песок и листья постепенно уменьшают проходное сечение и забивают трубы. Для длинных или разветвлённых участков проектируют смотровые и прочистные точки, чтобы засор можно было устранить без раскопки всей трассы.
Куда отводить дождевой сток
Ливневая канализация должна иметь определённое место выпуска до начала земляных работ: от него задают отметки и направление труб. Это может быть накопительная ёмкость, рассчитанная система впитывания в грунт, водоотводная канава или подключение к разрешённой сети поверхностного стока. Возможность использовать каждый вариант зависит от местных правил, рельефа, свойств грунта и наличия согласованного места подключения.
Инфильтрация подходит не везде. До устройства колодца или фильтрующей траншеи проверяют, как грунт принимает воду, где находятся грунтовые воды и не попадёт ли сток к фундаменту, соседнему зданию или подземным коммуникациям. Поглощение дождевой воды должно быть рассчитано так, чтобы не вызвать подтопление и размыв основания.
Подключать ливневую канализацию к бытовому выпуску или общей сети без проверки условий подключения нельзя. В некоторых местах требуется отдельная сеть или разрешение владельца коммуникаций; переполненный выпуск способен вернуть воду на участок. Отвод на тротуар, к границе соседнего участка или под стену дома также не является безопасным решением.
Для полива используют ёмкость с фильтром грубой очистки и переливом. Если ливневую канализацию соединяют с накопителем, перелив направляют в согласованную систему или другое рассчитанное место, а не к фундаменту. Вода из ёмкости не становится питьевой без отдельной обработки и контроля качества.
Монтаж лотков и подземных труб
До земляных работ определяют отметки поверхности и подземных коммуникаций. Трассу размечают так, чтобы вода шла самотёком к выпуску и не пересекала несущие элементы без проектного узла. Если уклон участка не позволяет получить нужную отметку, способ отвода пересматривают до начала укладки, а не компенсируют это случайным углублением трубы.
Под лотки и трубы готовят основание по инструкции системы и проекту. Корпуса устанавливают на устойчивую подушку, выравнивают по направлению стока и фиксируют, чтобы они не всплыли или не сместились при обратной засыпке. Боковое заполнение уплотняют без деформации тонкостенных элементов, а решётки выставляют в уровень с прилегающим покрытием.
Подземный трубопровод укладывают с непрерывным проектным уклоном, без провисаний и резких перепадов. На поворотах, соединениях и участках, где возможен засор, оставляют доступ для осмотра и прочистки. Глубину заложения и защиту от замерзания определяют с учётом климата, нагрузок на поверхность и характеристик выбранной трубы.

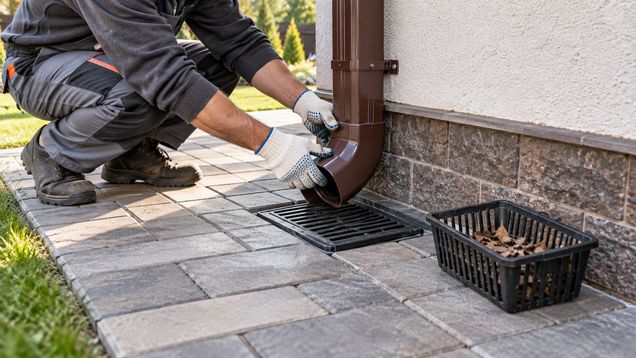

Водосточные трубы соединяют с дождеприёмниками так, чтобы поток не размывал грунт и не выбрасывал листья в подземную сеть. На входе устанавливают съёмную корзину или решётку, которую можно очистить. У каждого соединения проверяют плотность, а выпуск закрепляют и защищают от обратного подпора, если это предусмотрено проектом.
Проверка работы и обслуживание
До засыпки траншей в систему подают воду и проверяют движение от каждого приёмника к выпуску. Осматривают стыки, колодцы и перелив ёмкости, убеждаются, что вода не стоит в трубе и не просачивается наружу. После обратной засыпки и устройства покрытия повторно проверяют лотки: строительный мусор или смещение могут перекрыть вход.
Сезонный уход включает очистку желобов, воронок, решёток и пескоуловителей. Листья и песок удаляют до сильных дождей и после опадания листвы; периодичность зависит от деревьев рядом и объёма мусора. Крышки смотровых колодцев и точки прочистки держат доступными, не закрывая их постоянным настилом или посадками.
Признаки проблемы — вода у цоколя, лужи после обычного дождя, выход стока из лотка, запах или песок в местах выпуска. Сначала проверяют решётки и отстойники, затем проходимость труб и пропускную способность выбранного места отвода. Если вода идёт к фундаменту или появляется в подвале, обследуют уклоны и водозащиту участка, а не просто добавляют ещё один дождеприёмник.
Ливневая канализация после ремонта или перепланировки участка требует повторной проверки: новая площадка может направить в сеть больше воды, чем было учтено. При изменении места выпуска согласуют решение с владельцем сети или специалистом по водоотведению. Перед закрытием траншеи систему проливают и проверяют, что сток свободно проходит к новому выпуску.
