Винтовые сваи — стальные опоры с лопастью, которые погружают в грунт вращением. Их применяют для передачи нагрузки от здания на грунтовые слои, если расчёт и условия площадки допускают такое решение. Для монтажа винтовых свай заранее проверяют грунт, коррозионную среду, расположение коммуникаций и параметры оборудования.
Как работает свая с лопастью
Винтовые сваи состоят из стального ствола и одной или нескольких лопастей. При вращении лопасти входят в грунт и участвуют в передаче нагрузки на основание. Верхний узел соединяют с балкой или ростверком по проекту, чтобы нагрузка от стен и колонн передавалась на сваю без случайных перекосов.
Свайный фундамент может быть полезен на участках с перепадом рельефа или там, где земляные работы нужно ограничить. Само наличие лопасти не гарантирует нужную несущую способность: результат зависит от диаметра, формы и глубины лопастей, свойств грунта, нагрузки и качества установки. Расчёт нельзя заменять обещанием продавца по числу свай на дом.
Схема с винтовыми сваями отличается от забивки ударной техникой, однако это не означает, что монтаж проходит без шума, вибраций или воздействия на участок. Для работы нужен подходящий привод и доступ к каждой точке. При плотной застройке заранее оценивают, сможет ли техника пройти и безопасно развернуться у здания.
Когда рассматривают такое основание
Сваи подбирают для конкретной конструктивной схемы и грунтового разреза. Они могут подойти для каркасного дома, пристройки, террасы или другого здания, если расчёт подтверждает передачу вертикальных и горизонтальных усилий. Материал стен и вес перекрытий сами по себе не позволяют определить тип и количество опор.
Насыпные слои, торф, крупные включения, камни и неоднородная почва меняют условия погружения. Лопасть может встретить препятствие, отклониться от оси или остановиться раньше проектного слоя. Перед выбором технологии изучают изыскания, а при сомнительных данных назначают пробное погружение или иной способ проверки.
Для тяжёлых стен, подвала, значительных боковых нагрузок или сложного участка сравнивают такое основание с забивным, буровым, ленточным или плитным фундаментом. Учитывают не только цену одной опоры, но и ростверк, монтаж, защиту металла, испытания и будущий доступ к конструкциям. Если условия участка не позволяют надёжно установить лопасти, выбирают другое решение.
Исходные данные для расчёта
Проектирование винтовых свай начинают с планов здания и распределения нагрузок: учитывают стены, перекрытия, кровлю, этажность, колонны, проёмы и назначение помещений. Отдельно отмечают места сосредоточенного веса, горизонтальные воздействия и возможный подъём конструкции.
Инженерные изыскания описывают слои грунта, их свойства и влажность, положение подземных вод, рельеф и признаки агрессивной среды. Эти данные помогают определить, может ли лопасть пройти на требуемую глубину и какую сопротивляемость грунта можно учитывать. Результаты соседнего участка не заменяют сведения о месте строительства.
Количество опор, их длину, диаметр ствола и параметры лопастей назначают расчётом. Проверяют несущую способность и ожидаемую осадку, учитывая расстояния между сваями и совместную работу группы. Слишком редкая расстановка увеличивает нагрузку на отдельные опоры и балки, а слишком плотная не обязательно повышает общую надёжность.
В проекте указывают отметки, допустимые отклонения, тип оголовков, схему соединения с ростверком и контроль монтажа. Если предписано измерять крутящий момент, его значение оценивают по критериям конкретного проекта и выбранной системы. Показание прибора не следует напрямую сравнивать с рекламным нормативом другого производителя.
Подготовка участка и разметка
Перед установкой находят подземные кабели, трубы, дренажные линии и другие коммуникации. Точки свай наносят по осям здания, проверяют расстояния, диагонали и высоту площадки. Разметку сверяют с рабочими чертежами до того, как техника начнёт погружение.
Если сваи планируют ставить рядом с существующим фундаментом, оценивают расстояние до него и возможное воздействие монтажа на грунт. В тесной застройке также проверяют траекторию штанги и габариты машины. Точки, до которых нельзя подвести оборудование без повреждения строений или сетей, требуют изменения проекта.
При необходимости выполняют небольшую контрольную выемку или пробное погружение. Такие работы помогают выявить крупный камень, строительный мусор или слой, который не совпал с ожидаемым. Обнаруженное препятствие нельзя обходить смещением сваи без согласования: изменится расстояние между опорами и передача нагрузки.
Как проходит установка

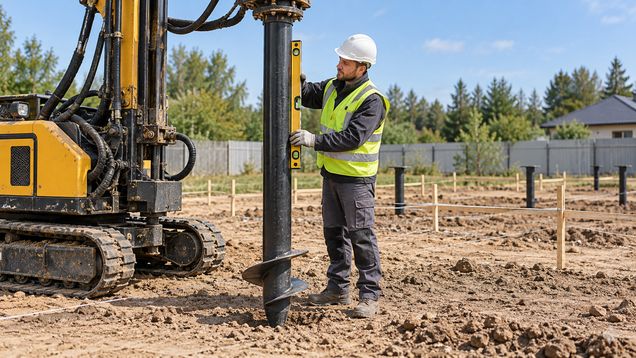

Винтовые сваи устанавливают в проектное положение и проверяют на вертикальность в процессе погружения. Свая должна входить в грунт вращением без резкого изгиба ствола и повреждения лопасти. Если она заметно отклоняется или упирается в препятствие, монтаж останавливают и фиксируют фактические условия.
Глубину и параметры окончания погружения определяют по проекту и документации применяемой системы. При контроле момента ведут записи по каждой опоре, а не только по последней свае или общему объёму работ. Самовольное наращивание ствола, изменение лопастей или прекращение погружения из-за нехватки мощности недопустимы без технического решения.
После установки оголовки приводят к заданным отметкам, сохраняя предусмотренную часть ствола и узел соединения. Резка может повредить защитное покрытие, поэтому открытые участки восстанавливают способом, совместимым с системой защиты и проектом. К оголовку крепят опорную балку или ростверк, соблюдая чертежи узла.
Если предусмотрены полевые испытания, их выполняют по программе, согласованной для объекта. Испытание показывает поведение конкретной опоры при заданном воздействии, но не заменяет проектирование всей свайной группы. Результаты сопоставляют с расчётными критериями до начала монтажа стен.
Защита стали от коррозии
Стальной ствол контактирует с грунтом и может подвергаться коррозии. Её интенсивность зависит от состава и влажности почвы, подземной воды, доступа кислорода и загрязнений. Поэтому оценивают условия участка, а не делают вывод о долговечности только по цвету или толщине заводского покрытия.
Покрытие выбирают с учётом ожидаемых условий эксплуатации и технологии установки. Даже стойкий слой можно поцарапать при погружении, погрузке или сварке, поэтому повреждения осматривают и устраняют предусмотренным способом. Решение о дополнительной защите принимают по проекту и рекомендациям изготовителя для конкретной системы.
На участках с агрессивной водой, насыпным грунтом или промышленными загрязнениями оценку коррозии выполняют особенно внимательно. При необходимости изменяют защитную систему или выбирают иной материал и тип основания. Нельзя обещать одинаковый срок службы опор для всех грунтов без сведений об их состоянии.
Соединение и устройство ростверка
Ростверк объединяет опоры и принимает нагрузки от несущих стен или колонн. К винтовым сваям подбирают оголовки и узлы крепления, соответствующие проектным усилиям. Балка должна опираться на них без случайных прокладок и самодельных сварных деталей.
Для деревянной обвязки проверяют влажность и сорт материала, защиту от увлажнения и крепление к оголовкам. Металлические балки соединяют по указанным проектом швам и болтовым узлам; сварка требует соблюдения технологии и последующего восстановления защиты стали. Железобетонный элемент армируют и бетонируют с контролем положения выпусков.
Положение ростверка относительно земли также задаёт проект. Если оставлен воздушный зазор, его нельзя заполнять грунтом или строительным мусором без расчёта. Если балка касается грунта, в проекте учитывают его свойства и возможные сезонные перемещения.
Контроль перед закрытием конструкций
Винтовые сваи проверяют до монтажа стен: сверяют их число, координаты, вертикальность, отметки оголовков и записи о ходе установки. Осматривают стволы и защитное покрытие, проверяют соединения, болты и сварные швы. При отклонениях фиксируют их и получают решение проектировщика до того, как узлы станут недоступны.
Скрытые части свай и соединения фотографируют с привязкой к осям и отметкам. Хранят документы на изделия, сведения о покрытии и журналы монтажа, если они предусмотрены для объекта. Одного акта поставки недостаточно, чтобы подтвердить соответствие установленных опор проекту.
На склоне, у существующего здания или в неоднородном грунте заранее устанавливают порядок остановки и проверки при отклонениях. При изменении грунта, препятствии или аномальном ходе погружения работы на конкретной точке приостанавливают. Продолжают после проверки фактического состояния и согласования решения.
