Нивелирование определяет, насколько одна точка выше или ниже другой, и переносит проектные отметки на стройплощадку. Результат нивелирования связывают с исходным репером, а проверку замыкают на известную высоту или повторный контроль, чтобы обнаружить ошибку до устройства фундамента или пола. Метод и точность выбирают под конкретную задачу.
Что показывает измерение высот
Нивелирование определяет разность высот между точками и помогает вынести на местность проектные отметки. По этим данным устанавливают положение подошвы фундамента, верха бетонной подготовки, перекрытия или готового пола относительно принятого высотного начала. Плановые координаты отвечают на вопрос, где находится элемент в горизонтальной плоскости, а высотная отметка показывает его положение по вертикали.
Для нивелирования нужна исходная точка с известной высотой — геодезический репер или закреплённая на объекте контрольная марка. От неё измерения передают на нужные участки и связывают с проектными значениями. Если исходная отметка временная, её описание и привязку сохраняют, чтобы строители могли отличить её от случайной отметки на стене или колышке.
Проектное значение «0.000» не всегда означает высоту над уровнем моря: часто это условный уровень конкретного здания, от которого заданы остальные отметки. В проекте должно быть понятно, как этот уровень связан с исходным репером и высотной системой. Смешение условного нуля с абсолютной высотой может привести к ошибкам в привязке здания, входа, отмостки и инженерных сетей.
Где на стройке нужны отметки
На этапе подготовки участка измерения помогают сравнить существующий рельеф с проектными высотами и проверить планировку площадки. При устройстве фундамента контролируют дно котлована, подбетонку, подошву и верх конструкции. Если проект задаёт несколько уровней, их переносят от общей исходной отметки, а не отсчитывают один за другим от уже выполненной поверхности.
Высоты проверяют при монтаже плит и балок, устройстве лестниц, черновых и чистовых полов, порогов и площадок у входа. Для наружных сетей и водоотвода важны отметки колодцев, труб и направлений уклона. Контроль до закрытия конструкции позволяет исправить недобор или превышение высоты, пока к элементу ещё есть доступ.
В Украине высотное положение конструкций устанавливают по проекту, используя предусмотренные геодезические пункты и методы, которые обеспечивают требуемую точность. ДБН В.1.3-2:2010 предусматривает геометрическое или тригонометрическое нивелирование либо иной подходящий метод для передачи отметок между горизонтами здания. Допуски и способ проверки определяют проектная документация и применимые строительные нормы.
Какой прибор и метод выбрать

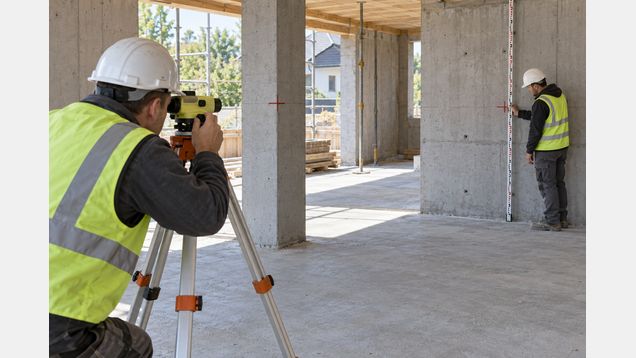

При геометрическом методе нивелир устанавливают между рейками на исходной и определяемой точках. Сначала снимают отсчёт по рейке на точке с известной высотой, затем — на точке, отметку которой нужно найти. Такой способ удобен для передачи высот на площадке и контроля небольших перепадов, если обеспечена видимость и устойчивость установки.
Для отдельных задач используют лазерный нивелир, цифровой уровень или тахеометр с измерением вертикального угла и расстояния. Прибор подбирают по диапазону работ, требуемой точности, условиям видимости и документации проекта. Спутниковые измерения могут помогать при создании опорной сети, но возможность применять их для конкретной строительной отметки подтверждают способом и точностью, заданными проектом.
Инструмент должен быть исправен и проверен в порядке, предусмотренном изготовителем и проектом работ. Установка на рыхлом грунте, просадка штатива, разряженная батарея или неверно установленная рейка способны повлиять на отсчёты. Если прибор показывает нестабильные значения или контрольная проверка не сходится, результаты не используют до выяснения причины.
Как передают высоту от репера
Нивелированием высоту переносят последовательно от исходного пункта через промежуточные устойчивые точки к месту работ. При геометрическом методе к известной отметке прибавляют отсчёт по задней рейке, получая горизонт прибора; затем из него вычитают отсчёт по передней рейке, чтобы найти отметку новой точки. Расчёт записывают вместе с номером точки и исходной высотой.
Когда между начальной и конечной точками больше одного положения прибора, на маршруте выбирают устойчивые точки перехода. Рейку ставят на определённую опору, которая не сместится под её весом и не будет нарушена проходом людей или техники. После переноса прибора на следующую позицию точка перехода становится исходной для нового измерения.
При каждом переносе следят за устойчивостью штатива и рейки, не ставят их на рыхлую засыпку или подвижную доску. Если проект или методика требуют контроля расстояний визирования, их соблюдают и фиксируют в полевом журнале. Для более ответственных измерений маршрут проводят между известными реперами, а длину визирования и порядок наблюдений выбирают по заданным требованиям к точности.
В журнале записывают исходную и полученную отметки, отсчёты, названия реперов, положение промежуточных точек, дату, прибор и условия измерений. Эти записи позволяют повторить вычисления и найти этап, где появилась невязка. На схеме показывают, к какой системе относится условный ноль и где закреплены контрольные знаки.
Как проверяют точность
Для проверки нивелирный ход по возможности замыкают на исходный репер или заканчивают на другом пункте с известной высотой. Разницу между полученным и известным значением сравнивают с допустимой невязкой, установленной для данного вида работ. Сам факт, что отсчёты выглядят правдоподобно, не подтверждает точность передачи отметки.
На результат влияют ошибки отсчёта, наклон рейки, неплотная установка башмака, просадка штатива, коллимационная ошибка прибора и резкие изменения условий наблюдения. Сбалансированные расстояния от нивелира до задней и передней реек помогают уменьшить часть систематических ошибок. На нестабильном грунте точки перехода выбирают особенно внимательно.
Если замыкание не укладывается в допуск проекта, сначала проверяют записи, исходные реперы, положение рейки и устойчивость установки. Нельзя просто распределить расхождение по точкам и считать результат верным, пока причина не выяснена и методика не допускает такую обработку. При повторном измерении сохраняют исходные наблюдения и отмечают, какие участки проверили заново.
Что передают заказчику и строителям
После работ передают перечень закреплённых высотных точек, их отметки и описание исходного репера. Повторное нивелирование требуется, если контрольная марка могла сместиться или изменился проект. На схеме указывают точки контроля, условный ноль, связь с проектными значениями и места, где марки можно найти на площадке. Для ответственных конструкций оформляют исполнительные материалы в составе, который предусмотрен проектом и организацией геодезических работ.
На каждом важном этапе проверяют не только готовую поверхность, но и основание котлована, подготовку, опалубку и верх бетона. Фактическую отметку сравнивают с проектной до того, как элемент станет недоступен для исправления. Если найдено отклонение, его фиксируют и согласуют дальнейшее решение с проектировщиком и ответственными за строительный контроль.
Перед повторным использованием временной марки проверяют, не сдвинулась ли она во время земляных, монтажных или отделочных работ. Если контрольный знак повреждён, его высоту восстанавливают от сохранённого исходного пункта, а не по соседней поверхности. Для следующих этапов строителям передают обновлённую схему и отметки. Перед переходом к нивелированию на следующем этапе проверяют исходный репер и сохранность временных марок.
