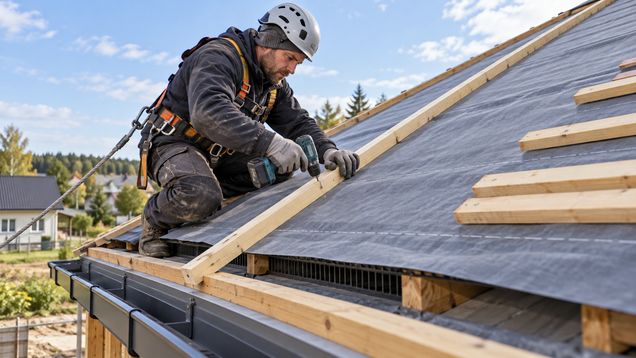

Контробрешетка — рейка, закреплённая вдоль стропила поверх подкровельной мембраны. Она формирует канал под горизонтальной обрешёткой, помогает отводить влагу и обеспечивает движение воздуха в вентилируемой крыше. Высоту и крепления контробрешетки согласуют с уклоном ската, мембраной и покрытием.
Место элемента в кровельном пироге
Контробрешетка обычно идёт вдоль стропильных ног от карниза к коньку. Поперечные рейки обрешётки крепят уже к ней, а кровельное покрытие — к обрешётке или предусмотренному для него основанию. Между мембраной и покрытием остаётся продольная полость, если такую схему предусматривает проект.
В вентилируемой крыше этот промежуток связывает вход воздуха у карниза с выходом в коньковой зоне или через другие проектные отверстия. Он также создаёт путь для стока влаги, попавшей на подкровельный слой. Наличие продольных реек само по себе не гарантирует вентиляцию: каналу нужны открытые вход и выход, а мембране — правильное направление отвода воды.
Этот элемент не заменяет подкровельную мембрану и не служит горизонтальной основой для покрытия. Мембрана защищает конструкцию от внешней влаги и отводит воду к карнизу, а поперечная обрешётка задаёт крепление и шаг покрытия. Ошибка в последовательности слоёв может оставить крепёж открытым для воды или перекрыть канал.
Не каждая крыша должна проветриваться по одной и той же схеме. Вентилируемая конструкция требует непрерывного воздушного пути от притока до выхода; для невентилируемой крыши проектируют другой состав слоёв и контроль влаги. Нельзя добавлять случайный зазор или отверстия, не проверив мембрану, утепление и способ работы всей конструкции.
Проверяют схему вентиляции
До выбора высоты рейки определяют, как воздух входит у карниза и выходит у конька или через вентиляционные элементы. Межстропильные каналы не должны упираться в сплошную преграду или заканчиваться в замкнутой полости. Если скат прерывают мансардное окно, дымоход или ендова, обход воздушного пути проектируют отдельно.
Высоту вентиляционного канала, его свободное сечение и длину определяют по конструкции крыши, действующим нормам и рекомендациям к конкретному покрытию. Одно значение нельзя переносить на все уклоны и длины ската: длинный скат или сложная геометрия создают иные условия движения воздуха. Уменьшенная рейка, пережатая утеплителем, фактически сокращает сечение, даже если на чертеже зазор показан.
В районе карниза утеплитель не должен перекрывать вход воздуха. Направляющие лотки или ветрозащитные элементы удерживают материал ниже вентиляционной полости и помогают сохранить толщину утепления. У конька выход также оставляют свободным от мембраны, раствора, пены и случайных заглушек — в соответствии с типом подкровельного слоя.
Сетки от насекомых и птиц выбирают с учётом их свободного сечения: мелкая сетка или декоративная панель может заметно ограничить приток. Площадь прохода проверяют вместе с геометрией продуха, а не только по ширине отверстия. Если сетка загрязнилась пылью или паутиной, воздух проходит хуже и канал нужно очистить.
Подбирают рейки и крепёж
Контробрешетка должна иметь сечение и прочность, достаточные для нагрузки от обрешётки, покрытия и крепежа. Глубина рейки задаёт высоту канала, но одновременно влияет на длину шурупа и его заделку в стропило. Сечения, шаг и тип крепления выбирают по проекту, массе покрытия и расчётным воздействиям, включая ветер и снег.
Для деревянных реек проверяют прямолинейность, прочность, отсутствие гнили и дефектов в местах крепления. Влажную или искривлённую древесину после установки может повести, из-за чего плоскость покрытия станет неровной, а соединения ослабнут. Материал хранят защищённым от осадков и монтируют по требованиям к кровельной системе.
Крепёж проходит через мембрану и должен надёжно войти в стропило. Его длину и расположение подбирают так, чтобы закрепить детали без раскалывания древесины и чрезмерного прокола слоёв. В системах, где этого требуют мембрана или условия эксплуатации, под рейки укладывают совместимую уплотнительную ленту либо применяют другой предусмотренный способ герметизации отверстий.
Нельзя крепить продольные рейки только к тонкой обрешётке, если проект рассчитывает передачу нагрузки в стропильную ногу. Отклонённый шуруп, сломанный крепёж или крепление у края могут ослабить узел. При замене размера рейки заново проверяют длину крепления и высоту вентиляционного промежутка.
Согласуют мембрану и отвод воды
Подкровельные мембраны различаются по назначению и способу применения. В одной системе продольные рейки устанавливают над полотном, в другой их включают в герметичный слой или закрывают специальными полосами. Поэтому способ уплотнения крепёжных проколов и расположение мембраны определяют по документации выбранного материала и проекту, а не по универсальному совету.
Полотна раскладывают с правильными нахлёстами и без складок, мешающих стоку. Вода должна непрерывно уходить к карнизу и попадать в водосток или предусмотренный капельник. Нельзя оставлять карманы, обратные уклоны и открытые стыки, через которые вода задержится у крепёжных отверстий.
Рейки устанавливают сухими и ровными, а места прохода крепежа герметизируют только совместимыми материалами и по инструкции изготовителя. Порядок укладки мембраны относительно продольных реек отличается у систем с дождезащитным и водонепроницаемым подкровельным слоем. Неверное сочетание может нарушить дренаж или перекрыть требуемую вентиляцию у конька.
Порядок монтажа
Перед началом работ сверьте схему ската, положение стропил, входные и выходные отверстия, тип мембраны и шаг поперечной обрешётки. Практический порядок проверок помогает не закрыть дефект последующим слоем:
- Проверить геометрию стропил и непрерывность предусмотренных вентиляционных каналов.
- Уложить мембрану с правильными нахлёстами и сформировать отвод воды к карнизу.
- Разметить оси стропил, линии продольных реек и выходы у конька.
- При необходимости уложить уплотнительную ленту под места крепления.
- Закрепить рейки в стропилах по проекту, контролируя прямолинейность и высоту канала.
- Установить поперечную обрешётку, карнизные и коньковые детали, сохраняя приток и выход воздуха.
На сложных участках — у ендов, труб и окон — разметку и мембранные примыкания выполняют до закрытия покрытия. Если канал приходится прервать, проектируют обход или отдельное решение отвода воды и воздуха. Нельзя прорезать мембрану и оставить её края под рейкой без предусмотренного уплотнения.
Проверяют готовый слой
До укладки покрытия осматривают рейки по всей длине, проверяют крепёж, плоскость обрешётки, нахлёсты и свободный ход каждого канала. У карниза воздух должен входить, у проектного выхода — уходить, а подкровельный слой — отводить воду вниз без карманов. Полезно проверить участки у препятствий и стыков, где чаще всего прерывается продольный путь.
Контробрешетка должна создавать одинаково предусмотренный проектом канал и надёжно удерживать поперечную обрешётку. Если одна рейка смята, перекошена или закреплена мимо стропила, её исправляют до укладки покрытия. После монтажа кровли доступ к узлу станет ограниченным, поэтому выявленные дефекты не следует закрывать следующим слоем.
При осмотре готовой крыши обращают внимание на влажные пятна у стропил, сырой утеплитель, конденсат под покрытием и отсутствие движения воздуха у предусмотренных выходов. Эти признаки могут возникать из-за протечки, закрытых отверстий, ошибок пароизоляции или неправильного подкровельного слоя. Причину определяют по всей конструкции и исправляют в соответствии с её проектом.
