Коаксиальный дымоход — труба внутри трубы: по внутреннему каналу отводятся продукты сгорания, а по наружному подается воздух для горелки. Для коаксиального дымохода подбирают элементы под конкретный агрегат, проверяют длину и изгибы трассы, положение терминала и защиту от конденсата. Уклон и допустимые расстояния определяют по инструкции и местным правилам.
Как устроена система
Коаксиальный дымоход имеет два разделенных канала. Внутренний выводит дымовые газы наружу, а пространство между трубами подводит воздух для горения; потоки движутся навстречу друг другу и обмениваются теплом через стенку. Такая схема применяется только с отопительными агрегатами, для которых она предусмотрена изготовителем.
Для коаксиального дымохода важны точное соответствие патрубку котла и герметичность соединений. Диаметр, материал, число колен, общую длину и допустимую конфигурацию задает паспорт конкретной модели. Нельзя соединять детали разных систем только потому, что они визуально подходят по размеру.

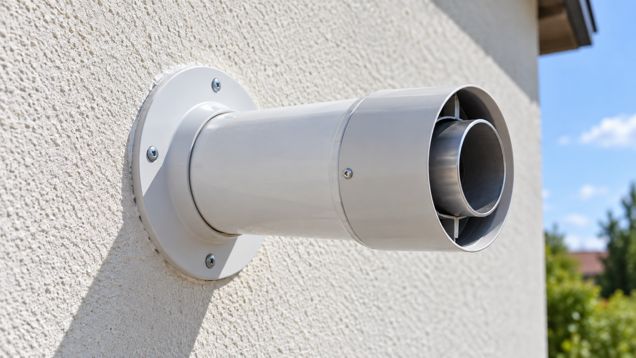

Терминал — наружное окончание дымохода, через которое выходят газы и поступает воздух. Его положение должно соответствовать требованиям производителя и местным строительным и газовым правилам. Проверяют расстояния до окон, дверей, вентиляционных отверстий, балконов, проходов и соседних строений.
Выбор трассы и места выхода
Сначала выбирают модель котла и разрешенную для нее систему дымоудаления, затем проектируют трассу. Учитывают толщину стены, путь до фасада или кровли, положение внутренних перегородок и доступ для обслуживания. Горизонтальный и вертикальный выводы не взаимозаменяемы без проверки длины, сопротивления поворотов и допустимого типа терминала.
Коаксиальный дымоход подключают по схеме изготовителя, сохраняя заданные направление секций и положение уплотнений. В горизонтальной трассе иногда требуется уклон к котлу или наружу; это зависит от конструкции и способа отвода конденсата. Не выбирай уклон по совету для другого аппарата и не допускай провисания участков.
Терминал размещают так, чтобы выброс не попадал обратно в воздухозабор и не создавал опасности для людей. Учитывают ветровые условия, снежный покров, карнизы и возможное обледенение выхода. Нормы расстояний зависят от страны, типа оборудования и места монтажа, поэтому численные значения берет специалист из действующих правил и документации.
До прохода через наружную стену проверяют несущие элементы, скрытые кабели и трубы. Отверстие, гильзу и заделку выполняют с учетом строительной конструкции, пожарных требований и инструкции комплекта. Снаружи сохраняют защиту от осадков, а внутри оставляют доступ к соединению для осмотра.
Материалы, соединения и конденсат
Секции, колена, переходники, хомуты и крепления должны входить в разрешенный изготовителем комплект либо быть прямо перечислены как совместимые. Уплотнения ставят на свои места и не повреждают при сборке. Скрытые стыки и соединения, которые нельзя будет осмотреть, проектируют только при допустимости такого решения в инструкции.
В коаксиальном дымоходе дымовые газы охлаждаются, и при определенных режимах внутри может образовываться конденсат. Материалы внутреннего канала должны быть устойчивы к его температуре и составу. Если конструкция предусматривает отвод конденсата, обеспечивают его направление в предусмотренную точку и доступ к очистке.
При замерзании влаги, засорении или повреждении терминала ухудшается тяга и могут сработать защиты котла. Наружные элементы выбирают и размещают с учетом местного климата; самовольно утеплять трубу, менять насадку или добавлять сетку нельзя. Эти изменения способны увеличить сопротивление или нарушить расчет потоков.
Воздух для горения и безопасность помещения
В агрегате с закрытой камерой наружный воздух поступает по предусмотренному каналу, а дымовые газы удаляются по отдельному. Монтажник проверяет плотность стыков, направление потоков и требования к вентиляции помещения. Не перекрывай штатные отверстия и не подключай к системе другой прибор.
В котельной оставляют доступ к корпусу, запорному газовому крану, соединениям и местам обслуживания. Условия установки зависят от мощности и конструкции котла; соблюдают отступы от горючих материалов и требования к проходам. Если изготовитель предусматривает датчики или дополнительные средства контроля, их размещают по его инструкции.
Газовый агрегат подключает уполномоченный специалист, который проверяет герметичность газовой линии и работу горелки. Нельзя переносить котел, изменять длину дымохода, регулировать газовый клапан или проверять утечки пламенем. После любых работ с соединениями требуется проверка безопасного состояния системы.
Монтаж и первый запуск
Перед монтажом сверяют маркировку комплекта, патрубок котла и чертеж трассы. Проверяют, что длина и количество поворотов укладываются в пределы модели, а терминал соответствует выбранному выходу. Крепления располагают так, чтобы трубы сохраняли заданное положение и не передавали нагрузку на патрубок прибора.
После сборки специалист осматривает каждый стык, проверяет герметичность по предусмотренной методике и запускает агрегат в разных режимах. Контролируют устойчивость горения, свободный забор воздуха, отвод продуктов сгорания и отсутствие протечек конденсата. Настройки автоматики и длину трассы фиксируют в документах на установку, если это предусмотрено правилами сервиса.
При ошибке тяги, неустойчивом пламени, запахе продуктов сгорания или обледенении терминала котел останавливают способом из руководства. Не снимай наружную секцию, пока агрегат работает, и не пытайся продуть канал самодельным приспособлением. Причину проверяет квалифицированный специалист.
Осмотр и обслуживание
Владелец периодически осматривает доступные участки снаружи и внутри: крепления не должны отходить, стыки — расходиться, а выход — закрываться листьями, снегом или посторонними предметами. Осмотр не заменяет обслуживания и не требует разбирать дымоход. Частоту проверок задают изготовитель и местные правила.
Перед отопительным сезоном коаксиальный дымоход проверяют на повреждения, засорение, нарушение уплотнений и правильное положение терминала. Состояние внутреннего канала, отвод конденсата и параметры горения оценивает сервисный специалист. Изношенные детали заменяют компонентами, совместимыми с котлом.
Если дымовые газы попадают в помещение, сработал датчик угарного газа или кто-то почувствовал головную боль и головокружение, нужно немедленно выйти на свежий воздух. Не возвращайся до проверки специалистами; при тревоге действуй по местному порядку экстренного вызова. Угарный газ не имеет запаха, поэтому отсутствие запаха не подтверждает безопасность.
При неисправности
При запахе газа не зажигай огонь и не включай или не выключай электроприборы; покинь помещение и вызови местную аварийную службу. При срабатывании датчика угарного газа также выйди наружу и не запускай оборудование до проверки. Сообщи специалисту о коде ошибки, погоде и заметных изменениях на терминале, если это можно сделать безопасно.
Перед повторным запуском проверяют герметичность, свободное движение воздуха и дыма, правильный отвод влаги и работу защитной автоматики. При обслуживании с коаксиальным дымоходом используют только совместимые секции и соблюдают схему, рассчитанную для конкретного агрегата.
