Дымоудаление отводит дым и горячие газы из предусмотренных зон при пожаре, чтобы поддержать условия эвакуации и работы пожарных. Состав системы выбирают по назначению здания, планировке, путям выхода и расчётному сценарию возгорания; для дымоудаления заранее согласуют приток воздуха и управление.
Задачи и границы системы
Основная функция: дымоудаление ограничивает накопление дыма и горячих газов в заданной части здания. Это может помочь сохранить условия для выхода людей и доступа пожарных, но не гарантирует отсутствие дыма и не заменяет пожарную сигнализацию, эвакуационные пути, ограждающие конструкции или тушение.
Система противодымной защиты шире, чем один вытяжной вентилятор. Она может включать удаление дыма и тепла из помещений и коридоров, а также создание разницы давления, чтобы защитить лестницы, лифтовые шахты или тамбуры от проникновения дыма. Эти способы решают разные задачи и проектируются как согласованный комплекс.
Обычная вентиляция не заменяет пожарную систему: её штатный режим не рассчитан на удаление дыма при пожаре. Для этого нужны отдельные сценарии, оборудование и управление по проекту. Не отключайте вентиляцию и не переключайте клапаны самостоятельно.
Система защищает заданные зоны, а не гарантирует отсутствие дыма во всём здании. Её работа зависит от очага, открытых дверей, притока, ветра и геометрии помещений; результат подтверждают расчётом и испытаниями.
Естественное и механическое удаление
При естественном дымоудалении дым выходит через открываемые клапаны, люки или фрамуги. Поток зависит от температурной тяги, высоты здания, ветра, расположения проёмов и замещающего воздуха. Схему применяют, если её пригодность подтверждена проектом.
Механическая система использует вентиляторы, воздуховоды и дымовые клапаны. Она отводит расчётный поток из заданной зоны, а исполнительные устройства открывают нужный канал и изолируют другие участки. Вентиляторы и каналы подбирают с учётом работы при высоких температурах, сопротивления сети, направления выброса и требуемого режима при пожаре.
При механической вытяжке проект предусматривает приточные устройства для замещающего воздуха. При недостаточном или неверно направленном притоке фактический поток может отличаться от расчёта. Не открывайте окна или двери вручную без предусмотренной команды: это меняет движение дыма.
Подпор воздуха создаёт повышенное давление в защищаемом пространстве и может ограничивать проникновение дыма в лестницу или тамбур. Его схему согласуют с дверями и клапанами; она не заменяет вытяжку из горящего помещения.
Что учитывают при проектировании
При проектировании дымоудаление рассматривают для каждого защищаемого помещения и пути эвакуации отдельно. Определяют назначение здания, пожарные отсеки, объём и планировку помещений, ожидаемое заполнение дымом, точки удаления, приточные зоны и режим работы соседних систем. Нельзя выбрать оборудование только по площади комнаты или мощности двигателя.
Расчёт задаёт расход воздуха и размещение устройств. На результат также влияют расположение отверстий для забора дыма, длина, сечение и повороты каналов, клапаны, герметичность проходов и место выброса. Выпуск согласуют с окнами и воздухозаборами.
Зоны разделяют противопожарными преградами, дверями и клапанами, чтобы ограничить переход дыма по общим каналам. Незакрытый клапан, открытая дверь или неплотный проход могут нарушить расчётное направление потока.
Оборудование для управления дымоудалением связывают с пожарной автоматикой и предусмотренными ручными устройствами пуска. Матрица управления должна показывать, какие вентиляторы, клапаны, люки, приточные устройства и двери срабатывают при каждом предусмотренном сигнале. Последовательность зависит от объекта; универсального алгоритма, подходящего всем зданиям, нет.
Проверяют питание, передачу сигналов о неисправности и доступ к оборудованию. Резервный источник и порядок переключения входят в проверку, если предусмотрены проектом. Вентиляторы и приводы размещают с доступом для ремонта без нарушения огнезащиты.
Оборудование и строительные узлы
Дымовые клапаны устанавливают в заданных местах воздуховодов или проёмов. Они открываются либо закрываются в зависимости от сценария, отделяя нужную зону от остальных. Тип привода, способ крепления и огнестойкость узла выбирают по проекту и документам изготовителя.
Воздуховоды и шахты, пересекающие перекрытия и противопожарные стены, требуют сохранения предусмотренной огнестойкости. Проход герметизируют сертифицированным узлом, соответствующим материалу стены, каналу и противопожарной преграде. Самодельная заделка вокруг трубы или кабеля может создать путь для распространения огня и дыма.
Вентилятор крепят на основание, рассчитанное на его массу, вибрацию и условия эксплуатации. Гибкие вставки, опоры и соединения применяют там, где это предусмотрено системой; их нельзя заменять случайными материалами, не выдерживающими нагрев. Забор и выброс воздуха располагают так, чтобы оборудование не затягивало дым обратно в здание.

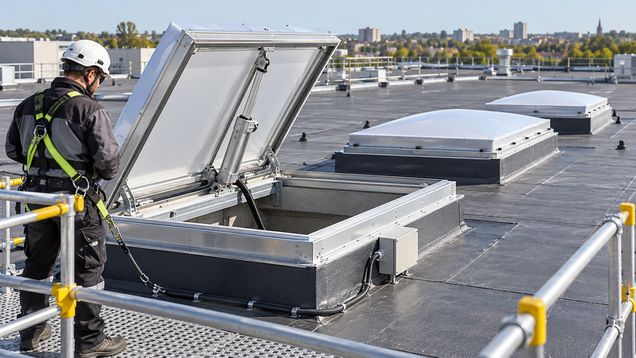

Люки и фасадные клапаны должны открываться при расчётных условиях и не блокироваться снегом, наледью, облицовкой, рекламой или оборудованием. При выборе учитывают воздействие ветра и осадков, возможность ручного доступа и безопасное обслуживание. Внутренние декоративные решётки не должны уменьшать предусмотренное свободное сечение отверстия.
Монтаж и наладка
До монтажа сверяют план с фактическими трассами каналов, перекрытиями, дверями и оборудованием. Перенос люка, клапана или отвода меняет сопротивление и работу системы, поэтому отклонения согласуют и при необходимости пересчитывают. Несущие элементы и противопожарные преграды не изменяют без проекта.
Монтаж ведут по проекту и инструкциям. Проверяют опоры, герметичность каналов, клапаны, направление вращения вентиляторов, маркировку и электрические соединения. Работы с электрикой и огнезащитой выполняют специалисты с нужным допуском.
После монтажа проверяют каждый предусмотренный сценарий по матрице управления: входной сигнал, положение клапанов, запуск вентилятора, работа притока, контроль состояния и передача сообщения о неисправности. Измеряют фактические параметры в точках, заданных проектом, и сопоставляют их с расчётными значениями. Если испытание не пройдено, исправляют причину и повторяют соответствующую проверку.
После наладки ответственному передают схемы, инструкции и результаты испытаний. Персоналу объясняют ручной запуск, признаки отказа и порядок уведомления. Автоматика должна быть понятна тем, кто отвечает за эксплуатацию здания.
Проверки и обслуживание
Обслуживание выполняют по проекту и инструкциям изготовителя, с учётом действующих требований. Проверяют клапаны, вентиляторы, шкафы управления, сигнализацию, резервное питание и отсутствие препятствий в притоке и выбросе. Интервал работ задаёт документация объекта.
Не загромождайте воздухозаборники, клапаны и ручные пусковые устройства. Перепланировка, потолки, кабели и мебель могут изменить поток; изменения согласуют с ответственным проектировщиком.
При проверке дымоудаление должно работать в заданном для объекта режиме, а не только включать вентилятор. Оценивают последовательность срабатывания, положение заслонок, поступление компенсационного воздуха и сигналы о состоянии. Если система не запускается, работает нестабильно или выдаёт ошибку, её неисправность устраняют специалисты до восстановления штатной готовности.
Эвакуация имеет приоритет перед работой оборудования. Не входите в задымлённое помещение и не используйте систему для поиска очага: её режим рассчитан на конкретное здание и не гарантирует безопасного прохода.
Эксплуатация при пожаре
Алгоритм запуска и действия персонала задают проект, пожарная автоматика и инструкции здания. Пользователи не должны удерживать открытыми двери на лестницы, перекрывать приточные отверстия или отключать сигнализацию. Если система сработала, следуют плану эвакуации и сообщениям ответственных служб, а не пытаются самостоятельно регулировать клапаны.
После срабатывания вентиляторы, люки и клапаны осматривают до повторного использования системы. Проверяют последствия нагрева, загрязнение сажей, исправность приводов и сохранность уплотнений. Повреждённые детали заменяют совместимыми элементами, затем проводят предусмотренные проектом испытания.
При плановом осмотре в системе дымоудаления фиксируют результаты по каждому устройству и выявленные отклонения. Сравнение с предыдущими проверками помогает заметить ухудшение до аварийной ситуации. Документы и схемы хранят так, чтобы ответственный персонал и сервисная организация могли быстро найти их при проверке.
