Соединение американка — разъёмный фитинг с накидной гайкой, который позволяет разделить трубный узел, не вращая всю трубу или подключённое оборудование. При выборе соединения «американка» сверяют резьбу, материал, рабочие параметры и конструкцию уплотнения: одинаковая гайка не означает совместимость деталей.
Что называют соединением американка
Термин «соединение американка» используют для разъёмного трубного фитинга, в котором накидная гайка стягивает две ответные части. После ослабления гайки узел можно разъединить, не проворачивая длинный участок трубы или закреплённое оборудование. Конкретная конструкция деталей и способ уплотнения зависят от модели.
Обычно в фитинге есть корпусные половины, гайка и уплотняющий участок между ответными поверхностями. Герметичность может обеспечивать плоская прокладка, кольцо или специально сформированное седло. Наличие накидной гайки само по себе не говорит, где именно находится уплотнение и требуется ли герметик.
Для соединения «американка» важно определить посадочную поверхность и тип уплотнителя по чертежу или инструкции. В одних исполнениях гайка прижимает прокладку, в других уплотнение создаёт кольцо или сопряжённая поверхность. Если заменить один тип другим без проверки, детали могут стянуться, но не обеспечить надёжную герметичность.
Такой узел применяют там, где требуется возможность снять смеситель, фильтр, насос, радиатор или другой элемент для обслуживания. До монтажа проверяют, останется ли гайка доступной после отделки и можно ли будет повернуть инструмент. Недоступное разъёмное соединение теряет часть своего практического преимущества.
Как подобрать фитинг
Название «соединение американка» само по себе не задаёт стандарт резьбы и тип уплотнения. Сверяют номинальный размер, тип и направление резьбы, форму присоединительных концов и стандарт обеих половин. Совпадение внешнего диаметра не гарантирует, что детали имеют одинаковый шаг резьбы или профиль уплотняющего седла. Не соединяют элементы разных систем только потому, что накидная гайка наворачивается.
Проверяют материал корпуса и уплотнения, рабочие температуру и давление, а также совместимость с водой или другой средой. Учитывают коррозионные условия и материал соседних труб: соединение разнородных металлов может требовать специального изолирующего исполнения. Параметры берут из маркировки и документации изделия, а не определяют по размеру гайки.
Американки выпускают с разными концами: резьбовыми, под пайку, пресс-соединение или иной способ присоединения. Каждая сторона должна соответствовать своему трубопроводу и технологии монтажа. Если фитинг подключается к арматуре или оборудованию, проверяют также допустимую нагрузку на патрубок и необходимость отдельной опоры.
Резьбовой герметик применяют только на тех соединениях, где герметизацию выполняет сама резьба. Если вода удерживается прокладкой или кольцом внутри фитинга, лента на резьбе не заменяет исправное уплотнение и может помешать правильной сборке. Указание об использовании пасты, ленты или смазки сверяют с инструкцией конкретной модели.
До покупки сопоставляют длину фитинга с расстоянием между трубами и доступным монтажным пространством. Накидная гайка должна свободно перемещаться по своей резьбе, а ответные части — сходиться без принудительного изгиба труб. Если узел нельзя собрать без натяжения, корректируют длину или положение линии.
Подготовка перед разборкой или монтажом
Перед работой перекрывают подачу, изолируют участок от источника давления и сбрасывают остаточное давление по процедуре объекта. Горячей воде или теплоносителю дают остыть, участок при необходимости опорожняют. Разбирать фитинг на действующей линии нельзя: остаток среды может выйти через стык под давлением.

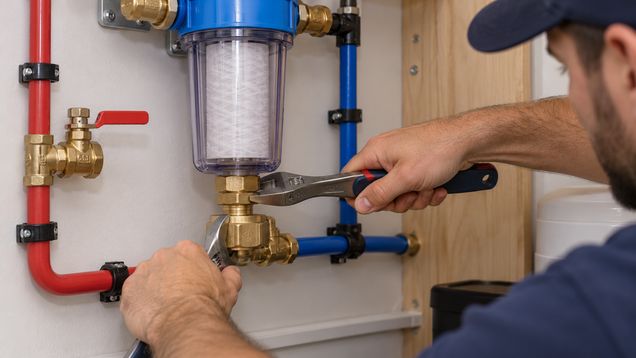

Трубопровод поддерживают, чтобы его вес не передавался на резьбу и ответные детали фитинга. Перед отворачиванием гайки проверяют, что труба не провернётся вместе с ней и не потянет за собой соседний узел. Если резьба закисла, не применяют удары по тонким стенкам или оборудованию; безопасный способ освобождения выбирают с учётом материала деталей.
После разъединения осматривают резьбу, торцы, седло и уплотнитель. Ищут трещины, заусенцы, коррозию, вмятины и следы неравномерного контакта. Повреждённую прокладку или кольцо заменяют на предусмотренную для этой модели деталь, а уплотняющие поверхности очищают без царапин.
Уплотнительное кольцо укладывают ровно, без перекручивания и защемления. Смазку используют только в том случае и в том составе, которые разрешены изготовителем: неподходящий продукт может повредить материал или вызвать скольжение кольца. В инструкциях разных фитингов требования могут отличаться, поэтому привычка смазывать все соединения здесь не подходит.
Сборка и проверка герметичности
Сначала убеждаются, что обе половины соответствуют друг другу и накидная гайка свободно проходит по резьбе. Ответные части соединяют соосно, не используя гайку как средство стянуть трубы с заметным перекосом. Резьбу гайки начинают наворачивать рукой, чтобы не повредить витки и не получить перекос при первом обороте.
С соединением «американка» важно равномерно прижать именно предусмотренный уплотняющий элемент. Гайку затягивают способом, указанным для изделия; для некоторых пластиковых фитингов производитель предусматривает ручную затяжку и ограничивает применение смазок, но это требование нельзя переносить на все конструкции. Не используют зубчатый ключ на декоративных или тонкостенных деталях, если это может их смять.
Фитинг не должен удерживать вес трубы или компенсировать ошибку в расстоянии между патрубками. После стягивания проверяют, что линия остаётся поддержанной и не скручивает корпус соединения. Если для сведения деталей требуется усилие, монтаж останавливают и исправляют положение труб, а не увеличивают затяжку.
Испытание выполняют после полной сборки по требованиям системы и инструкции на оборудование. Участок заполняют и проверяют по установленной процедуре, не подставляя руки под стык и не приближаясь к возможному направлению выброса среды. Если появилась течь, участок изолируют и сбрасывают давление перед повторной разборкой.
Обслуживание и повторная сборка
После запуска соединение осматривают на следы влаги, капли, коррозию и смещение труб. Если фитинг закрывается экраном или декоративной панелью, предусматривают возможность планового доступа и осмотра. Следы протечки фиксируют до очистки, чтобы понять, из какой зоны выходит вода.
При разборке повторно проверяют не только прокладку, но и сопряжённое седло, резьбу и положение труб. Течь может быть вызвана загрязнением, повреждением поверхности, перекосом или несовместимым уплотнителем. Простое подтягивание гайки не исправляет трещину и иногда сильнее повреждает кольцо.
Перед повторным монтажом узел «соединение американка» проверяют по маркировке, чтобы не перепутать половины похожих фитингов. Устанавливают уплотнение требуемого типа, соединяют детали без перекоса и выполняют контроль герметичности после подачи среды по безопасной процедуре. Если резьба, корпус или седло повреждены, фитинг заменяют целиком либо ремонтируют предусмотренным изготовителем способом.
Если нужно подвести трубопровод к соединению «американка», сначала выверяют расстояние и опоры, затем проверяют доступ к гайке и направление труб. После обслуживания гайку и корпус оставляют доступными для осмотра, а установленную модель и тип уплотнителя записывают в документацию объекта.
