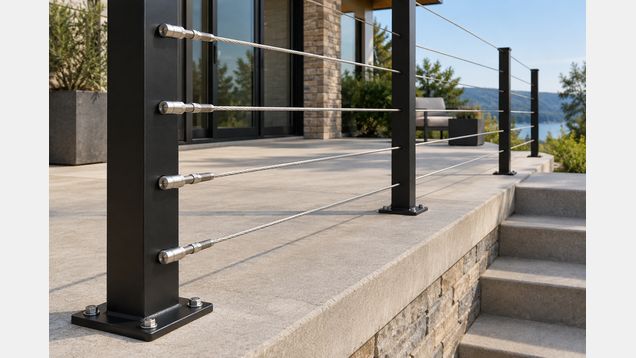

Тросовое ограждение закрывает открытый край площадки или лестницы натянутыми стальными линиями между стойками. Перед устройством тросового ограждения размечают опоры, проверяют основание и задают натяжение, шаг канатов и размер просветов по расчёту, чтобы заполнение оставалось безопасным под нагрузкой.
Сначала задают место и условия работы
До заказа деталей измеряют длину края, высоту перепада, углы и переходы между площадками. Отмечают двери, лестничные марши и места, где человек будет подходить к ограждению или опираться на него. Для улицы учитывают ветер, осадки, влажность, перепады температуры и доступ к креплениям для обслуживания.
Тросовое ограждение работает как система: нагрузка передаётся с канатов на концевые стойки, затем через анкеры — на плиту, стену или каркас. Поэтому до разметки определяют материал и состояние основания, толщину края и положение арматуры либо скрытых коммуникаций. Крепление только к стяжке, плитке или слабой облицовке не обеспечивает устойчивость конструкции.
Высоту заполнения, число линий и расстояние между ними определяют по назначению площадки и действующим требованиям для конкретного здания. Проверяют размеры просветов не только после монтажа, но и под расчётной нагрузкой: канаты могут провисать, а стойки — отклоняться. Если ограждение устанавливают там, где бывают дети, учитывают возможность лазания по горизонтальным линиям и при необходимости выбирают другое заполнение.
Стойки и схема крепления
Тросовое ограждение передаёт нагрузку через концевые стойки, промежуточные опоры и анкеры. Концевые стойки воспринимают усилие натяжения нескольких канатов, промежуточные уменьшают их прогиб, а угловые передают нагрузку при изменении направления. Положение опор задают на чертеже с учётом длины пролётов и геометрии площадки. Большой пролёт без дополнительной опоры может увеличить прогиб даже при прочном канате.
Стойки крепят к несущему основанию анкерными болтами, закладными или предусмотренными системой кронштейнами. Тип и глубину анкера выбирают по материалу плиты или стены, расстоянию до края и расчётной нагрузке. Если край тонкий, повреждённый или не позволяет поставить крепёж в требуемом месте, меняют расположение стоек либо проектируют отдельную опорную конструкцию.
Вертикальность и жёсткость опор проверяют до установки канатов. Для лестницы заранее учитывают наклон марша, угол крепёжных наконечников и изменение длины линий на поворотах. Декоративные накладки можно установить после проверки соединений, но они не должны скрывать трещины, смещение стоек или ослабленный крепёж.
Канаты, наконечники и натяжение
Для тросового заполнения выбирают стальной канат, в документации на который указаны материал, конструкция, диаметр и допустимая нагрузка. Уличная система требует коррозионной стойкости и совместимых с канатом фитингов. Не следует подменять ограждающий элемент случайным хозяйственным тросом: внешне похожие изделия могут иметь разные характеристики и способы крепления.
На концах используют предусмотренные проектом наконечники, вилки, резьбовые натяжители или другие соединители. Петлю формируют только совместимым способом с подходящими втулками и защитой от распускания проволок. Сочетание разных металлов, например нержавеющего каната и обычной оцинкованной фурнитуры во влажной среде, может ускорить коррозию узла.
Канаты натягивают до заданного проектом усилия и в установленной последовательности. Слишком слабое натяжение увеличивает провисание и просветы, а чрезмерное создаёт лишнюю нагрузку на стойки, анкеры и край плиты. Усилие проверяют способом, который указан производителем системы; натяжение «на глаз» не даёт одинакового результата на длинных участках.
Шаг канатов и расстояние между стойками согласуют с высотой ограждения, нагрузкой и требуемым размером просветов. На углах или при разной высоте площадок линии не должны пересекаться, задевать кромки или терять натяжение. После предварительной регулировки проверяют одинаковость просветов по всей длине и предусмотренную проектом деформацию под нагрузкой.
Материал и защита от среды
Для внутреннего сухого помещения обычно проще подобрать защиту от коррозии, чем для открытого балкона, террасы или входной площадки. Снаружи учитывают сток воды, снег, грязь и реагенты, попадающие на нижние соединители. В конструктивных узлах предусматривают доступ для очистки, осмотра и замены отдельных деталей.
Натяжители, гайки и открытые концы канатов располагают так, чтобы они не цепляли одежду и не создавали острых выступов. Наконечники закрывают штатными колпачками или обрабатывают способом, указанным поставщиком. Если по проекту предусмотрена верхняя поручневая планка, её крепят независимо от канатного заполнения и проверяют на непрерывность хвата.
Разметка и монтаж
Перед монтажом тросового ограждения проверяют размеры основания и реальные расстояния между опорами по рабочему чертежу. Сначала устанавливают стойки, выверяют их положение и закрепляют анкеры, затем прокладывают канаты и устанавливают наконечники. Работы ведут без ударов по резьбе и без перегиба каната на слишком малом радиусе.
После установки линии натягивают постепенно и равномерно, чередуя регулировку разных уровней, чтобы не перегрузить одну стойку. Затем фиксируют натяжители от самопроизвольного вращения, закрывают острые концы и повторно проверяют крепёж. Если при натяжении стойка заметно изгибается или основание двигается, систему разгружают и выясняют причину, а не продолжают затяжку.
Работу с тросовым ограждением завершают после проверки геометрии площадки и лестницы. Все участки у стен, пола и ступеней осматривают на предмет зацепов и слишком широких зазоров. Ограждение не должно перекрывать проход, мешать открыванию двери или создавать горизонтальную ступеньку, по которой можно перелезть через край.
Проверка и обслуживание
Перед эксплуатацией проверяют анкеры, концевые и промежуточные стойки, наконечники, замки натяжителей и равномерность просветов. Нагрузочные испытания проводят только по проекту и применимой процедуре, а не рывком или ударом по одному канату. Участок открывают после подтверждения устойчивости всей конструкции.
В тросовом ограждении при регулярном осмотре ищут распущенные проволоки, коррозию, трещины у сварных швов, ослабление соединителей и изменение провисания. После зимы и сильного удара дополнительно проверяют стойки и основание. Подтягивать отдельный канат без проверки общей схемы нельзя: изменившееся натяжение распределяет усилия между остальными элементами.
Если видны повреждения, ограждение временно не используют на этом участке и вызывают специалиста для оценки системы. Канат или фитинг заменяют на предусмотренную проектом деталь, затем повторно регулируют все линии. После ремонта проверяют, что тросовое ограждение сохраняет расчётное натяжение и не смещается при обычной нагрузке.
