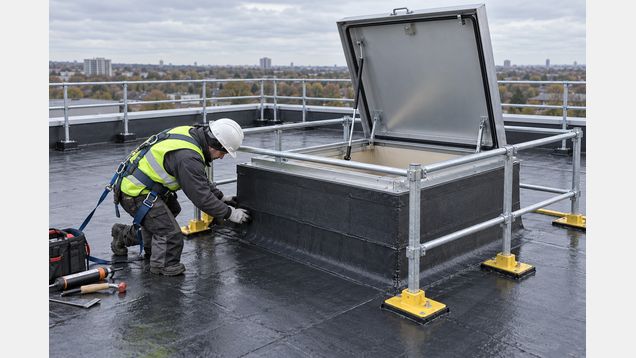

Кровельный люк создаёт предусмотренный выход через покрытие здания и закрывает проём от осадков и потерь тепла. Его выбирают по размеру проёма, типу крыши, способу доступа и возможностям несущего основания. Для кровельного люка заранее задают примыкание к гидроизоляции, положение лестницы и меры защиты открытого проёма.
Из чего состоит выходной узел
Основная задача: кровельный люк обеспечивает проход между помещением и крышей через короб — поднятую раму вокруг проёма — с откидной или съёмной крышкой. В комплект также могут входить утеплённая створка, запор, газовые упоры, ручки и элементы для подключения к лестнице. Состав зависит от назначения и модели изделия.
Короб крепится к строительной конструкции вокруг выреза и служит основанием для соединения с кровлей. Его верхняя часть приподнимает крышку над поверхностью, чтобы вода не затекала внутрь при обычном отводе осадков. Высоту и форму короба подбирают по крыше, толщине теплоизоляции и финишному покрытию.
Назначение определяет порядок прохода с кровельным люком. Выход для редкого осмотра оборудования, ежедневного обслуживания и эвакуации может требовать разных размеров, замков, лестниц и систем безопасности. Назначение фиксируют в проекте до выбора модели, а не определяют по внешнему виду крышки.
Сама крышка не заменяет лестницу, ограждение крыши или систему защиты от падения. Если проём открыт, он становится опасным; безопасный подход, фиксацию створки, защиту и порядок прохода продумывают заранее.
Как спланировать место и проём
Сначала определяют маршрут выхода: откуда человек подходит к проёму, где разворачивается и куда попадает после подъёма. Лестница или стационарная стремянка должны подходить к выбранной стороне люка и не упираться в крышку, балку, оборудование либо трубу. Вокруг открытой створки оставляют пространство для полного хода и обслуживания.
Перед вырезом проверяют чертежи перекрытия и расположение балок, прогонов, электропроводки и воздуховодов. Несущие элементы нельзя перерезать или ослаблять без решения конструктора. Если проём требует обрамления или усиления, его устройство и передача нагрузок рассчитываются до начала кровельных работ.
Для кровельного люка выбирают участок, где короб можно непрерывно соединить с гидроизоляцией и утеплением. Избегают мест, в которых вода собирается из-за обратного уклона, а также тесного соседства с воронкой, парапетом и инженерным оборудованием, мешающим открыть крышку. Фактические отметки проверяют на объекте.
Учитывают тип крыши: скатная или плоская, тёплая или холодная, с мембраной, металлом, черепицей, гравием или озеленением. Для разных покрытий требуются разные фартуки и детали примыкания. Люк для одной конструкции нельзя без проверки ставить на другое покрытие только из-за совпадения размеров короба.
Выбор конструкции и характеристик
Размер изделия сопоставляют с назначением выхода, габаритами лестницы и безопасным переносом инструмента или оборудования. Проверяют, можно ли открыть крышку изнутри и снаружи, зафиксировать её в открытом положении и закрыть без чрезмерного усилия. Для тяжёлой створки важны подходящие упоры и понятный порядок управления.
При подборе кровельный люк должен соответствовать толщине кровельного пирога и климатическим условиям здания. Утеплённые створка и короб уменьшают холодные участки, но не исправляют разрыв пароизоляции и теплоизоляции вокруг проёма. Сопоставляют заявленные характеристики всего узла, уплотнения и способа монтажа.
Материал короба и крышки выбирают с учётом влаги, солнечного нагрева, коррозии, химических воздействий и обслуживания. Для металлических деталей проверяют покрытие и совместимость крепежа; для полимерных — допустимый нагрев и требования к опоре. В прибрежной, промышленной или постоянно влажной среде проект может потребовать особых материалов и защиты.
Запирание должно удерживать крышку от случайного открытия ветром и ограничивать доступ снаружи, если это требуется назначением здания. Замок, ручка и упоры должны оставаться доступными при монтаже внутренней отделки. Автоматическое или дистанционное открывание используют только с подходящим питанием, безопасным управлением и предусмотренным аварийным способом закрытия.
Примыкание к кровле и защита от воды
Гидроизоляцию кровли непрерывно поднимают на короб и соединяют с ним штатным фартуком или другим узлом производителя. Фартук — переходная деталь, которая связывает покрытие с вертикальной стороной короба и отводит воду от стыка. Материал и способ соединения должны подходить к мембране, металлу или другому кровельному покрытию.
Стыки, углы и места крепления короба особенно внимательно защищают от затекания. Мембрану сваривают, приклеивают или прижимают только предусмотренным способом. Нанесённый поверх несовместимых поверхностей герметик не заменяет правильное устройство соединения и может скрыть дефект до появления протечки.
Вокруг короба восстанавливают теплоизоляцию и, если конструкция крыши предусматривает, пароизоляционный слой — внутреннюю защиту от проникновения влажного воздуха в утеплитель. Разрывы в этих слоях могут создавать холодные зоны и конденсат. Узел проверяют как часть всей кровли, а не только как стык наружного фартука.
Вода должна уходить от короба к водостоку по проектному уклону, а не задерживаться у стенки. На плоской крыше проверяют, не перекрывает ли люк путь стока и не образуется ли карман у его углов. На скатной кровле учитывают направление потока с верхней части ската и совместимость фартука с соседними рядами покрытия.
Монтаж без ослабления конструкции
До поставки изделия сверяют внешний размер короба и подготовленного проёма, опорные поверхности, направление открывания и комплект крепежа. Проём должен иметь проектную форму и усиление, если оно предусмотрено. Нельзя компенсировать большой зазор случайными деревянными клиньями или закреплять короб только к кровельному настилу, не проверив несущую основу.
Короб выставляют в проектное положение и крепят к предусмотренным опорам. Затем выполняют непрерывное примыкание гидроизоляции, утепляют боковые стороны и сопрягают внутренние слои. Последовательность зависит от комплекта и кровельной системы; монтажную инструкцию люка и требования изготовителя покрытия рассматривают вместе.
Крышку устанавливают после проверки петель, упоров, ручек и замка. Она должна свободно открываться на заданный угол, удерживаться предусмотренным механизмом и равномерно прижимать уплотнение по контуру. Если створка перекошена или цепляет короб, это исправляют до завершения отделки.
Крепления защитных поручней, лестничных опор и другого оборудования не должны повреждать водозащитный слой. Если выбранная система закрепляется на коробе, соблюдают её монтажный узел; самовольное сверление короба и мембраны создаёт дополнительные пути для воды. Детали для защиты от падения выбирают отдельно, по месту и назначению выхода.
Проверка и безопасное пользование
Перед сдачей проверяют швы и углы гидроизоляции, защиту крепежа, утепление короба и состояние уплотнения. Несколько раз открывают и закрывают створку из доступных положений, проверяют фиксацию и работу замка. Замечания к водозащитному узлу устраняют до его закрытия отделочными планками.
После дождя осматривают стык короба с покрытием и внутреннюю сторону люка, но наблюдение не заменяет предусмотренную проектом проверку герметичности. Не допускают попадания воды в утеплитель и перекрытие водостока мусором или строительными остатками. Если выявлено намокание, сначала находят путь поступления влаги, а не покрывают стык новым слоем герметика.
При открытии проёма человек должен контролировать створку и соблюдать установленные на объекте меры защиты от падения. Не оставляйте открытый люк без присмотра, не выходите на крышу при скользком покрытии или опасной погоде и не используйте крышку как ступень. Кровельный люк применяют только по назначению и согласно инструкции изготовителя.
Осмотр и обслуживание
Периодически осматривают коррозию, крепёж, петли, упоры, уплотнение и фартук вокруг короба. Удаляют грязь и листья с мест стока, очищают уплотняющие поверхности и проверяют, что створка не деформировалась и не заедает. Смазку, замену деталей и регулировку выполняют по руководству изделия.
При протечке осматривают верхние стыки, углы, наружную сторону короба и кровельный материал вокруг него. Повреждение может находиться не под мокрым пятном, поэтому локальный участок вскрывают после оценки специалистом. После ремонта восстанавливают все слои и проверяют, что отток воды не нарушен.
В кровельном люке проверяют целостность уплотнения, работу фиксатора и плавность открывания. Если створка не удерживается, короб просел или крепление ослабло, выход временно не используют до ремонта. Сведения о модели, монтаже и проведённом обслуживании сохраняют для последующих проверок.
