Виброизоляция уменьшает передачу колебаний от оборудования на пол, стены и трубопроводы. Эффект виброизоляции зависит от нагрузки на опоры, частоты работы машины и жёсткости основания; она снижает передачу, но не устраняет дисбаланс оборудования или жёсткие обходные связи. До выбора опор фиксируют фактическую нагрузку и режим работы оборудования.
Как работает упругий узел
Виброизоляция размещает упругий элемент между источником колебаний и опорной конструкцией. Элемент деформируется под массой оборудования и ограничивает передачу динамических сил на перекрытие или фундамент; часть вибрации при этом может пройти через трубопровод, воздуховод или крепление. В частном доме такой узел применяют для насосов, вентиляторов, компрессоров и другого оборудования, соединённого с конструкциями здания.
Эффект виброизоляции зависит не только от материала прокладки. Важны жёсткость элемента под нагрузкой, масса оборудования, частоты его работы и свойства основания. У системы есть собственная резонансная частота: если режим машины близок к ней, колебания могут усилиться, а не ослабнуть. Поэтому мягкая прокладка сама по себе не гарантирует хорошего результата.
Вибрация, переданная перекрытию или стене, способна излучаться в соседней комнате как структурный шум. При этом упругий элемент не устраняет звук, который распространяется напрямую по воздуху, и не заменяет шумоизоляцию ограждений. Если слышен гул, сначала определяют, идёт ли он по конструкции, через воздух или одновременно обоими путями.
Какие исходные данные нужны
До подбора опор фиксируют модель оборудования, его массу в рабочем состоянии, точки крепления и диапазон скоростей. Для насоса учитывают жидкость в корпусе, для вентиляционной установки — массу рамы и присоединённых деталей; у машины с переменной частотой вращения важны все штатные режимы. Номинальная масса из каталога может не включать то, что фактически нагружает опоры.
Нагрузку определяют отдельно для каждой точки крепления с учётом положения центра тяжести. Делить общий вес поровну на число опор можно лишь тогда, когда рама и распределение нагрузки это допускают. Смещённый центр тяжести, гибкая рама или неравномерное размещение оборудования меняют усилие на отдельных опорах и могут привести к перекосу либо чрезмерному прогибу.
Также проверяют основание: тип перекрытия, пролёт, массу и жёсткость конструкции, расположение стен и чувствительных помещений. Лёгкое или гибкое перекрытие может заметно реагировать на работу машины, даже если сами опоры подобраны по её весу. В проекте важно учитывать не только изделие, но и поведение всей системы «оборудование — опоры — здание».
В Украине основные положения защиты зданий и сооружений от шума и вибрации установлены действующим ДБН В.1.2-10:2021. Конкретные критерии и метод проверки выбирают по назначению объекта и применимым нормативным документам. Значения для другого помещения, оборудования или режима работы нельзя автоматически переносить на частный дом.
Как выбирают опоры
Виброизоляция подбирается как часть системы «оборудование — упругие опоры — основание». Для расчёта нужны нагрузка в каждой точке, частоты возбуждения, требуемое снижение и свойства несущей конструкции. Тип и рабочую характеристику опоры сверяют с данными производителя для фактической нагрузки, а не выбирают только по внешнему виду или названию материала.
Подбирая виброизоляцию, сравнивают частоту работы оборудования с собственной частотой установленной системы. Для пружинных опор важны их рабочий прогиб и нагрузочная характеристика; эластомерные элементы выбирают с учётом допустимого сжатия, среды и режима эксплуатации. Если частоты сближаются, возможен резонанс; вблизи запуска и остановки оборудование также проходит через разные режимы, которые следует учитывать.
Опоры должны выдерживать рабочую нагрузку без выхода за предусмотренный диапазон деформации и сохранять устойчивость машины. Для установок с заметным смещением центра тяжести может потребоваться рама или основание, распределяющее массу между точками опирания. Такие элементы рассчитывают вместе с опорами: тяжёлая рама не исправит ошибочную нагрузку на отдельный крепёж, а слишком гибкая может ухудшить работу узла.

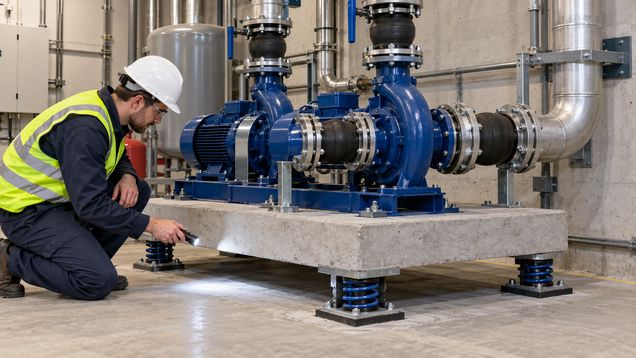

Для небольших бытовых устройств иногда достаточно эластомерных ножек или прокладок, если их характеристики подходят к массе и режиму машины. Более тяжёлые агрегаты могут устанавливаться на пружинные опоры, виброизолирующую раму либо основание с упругими элементами. Универсального решения для всех насосов и вентиляторов нет: значение имеют скорость, распределение массы, опорная конструкция, доступное перемещение и требования к устойчивости.
Как исключают обходные связи
Даже правильно подобранная опора не сработает должным образом, если оборудование касается стены, пола или жёсткого крепления в обход упругого элемента. Вибрация может передаваться по трубам, воздуховодам, кабельным лоткам, жёстким анкерам и соседним деталям рамы. Поэтому проверяют полный путь от корпуса машины до строительной конструкции, а не только место между опорой и основанием.
Подключённые трубопроводы и воздуховоды должны допускать предусмотренное перемещение оборудования, не передавая на него лишнее усилие. Для этого проектируют гибкие вставки, подходящие опоры труб и подвесы, а также учитывают температурное перемещение и давление в системе. Гибкое соединение не отменяет расчёт креплений и не должно создавать нагрузку на патрубок или корпус агрегата.
При монтаже сохраняют заданные зазоры вокруг оборудования, труб и кабелей, чтобы после запуска они не упёрлись в конструкции. Резьбовая шпилька, защитная скоба или транспортировочный фиксатор могут создать жёсткий мостик, если их оставили в рабочем положении вопреки схеме узла. Предусмотренные проектом страховочные и удерживающие элементы не снимают самовольно: их совместимость с требуемым перемещением проверяют при проектировании.
Монтаж и проверка на объекте
Перед установкой сверяют маркировку опор, расчётные нагрузки и места крепления с проектом и документацией производителя. Машину выставляют по уровню, опоры нагружают в предусмотренном диапазоне, а раму не перекручивают затяжкой крепежа. Если фактическая масса или расположение опор отличаются от исходных данных, узел нужно перепроверить до запуска оборудования. После запуска проверяют, что виброизоляция уменьшает передачу колебаний при обычном режиме и не нарушает устойчивость установки.
После монтажа осматривают все стороны агрегата и подключения: зазоры свободны, трубопроводы и кабели не натянуты, дополнительные детали не касаются жёстких конструкций. У пружинных опор проверяют равномерность осадки и отсутствие упора витков, если это предусмотрено паспортом. Любые корректировки выполняют по инструкции изготовителя и проектному решению, не подсовывая случайные прокладки.
Работу проверяют при обычных режимах, включая запуск, остановку и изменение скорости, если оно предусмотрено. Сравнивают вибрацию оборудования и опорной конструкции; при необходимости измеряют вибрацию или уровень шума в чувствительных помещениях. Одно измерение рядом с корпусом не показывает, куда передаётся энергия; точки контроля выбирают с учётом пути распространения и применимой методики.
Если после установки остаётся гул или дрожание, проверяют балансировку и крепёж машины, нагрузку на каждую опору, резонансы перекрытия и жёсткие обходные связи. По результатам измерений уточняют, требуется ли другая характеристика опор, изменение основания или доработка подключений. Эффект системы с виброизоляцией подтверждают в тех режимах, для которых она была рассчитана.
