Жесткий узел ограничивает относительный поворот соединённых элементов и передаёт предусмотренный схемой изгибающий момент вместе с другими усилиями. Для жесткого узла в проекте указывают нагрузки, жёсткость соединения, детали крепления и требования к расчёту сопряжённых элементов; реальный узел не является абсолютно недеформируемым.
Что означает жёсткий узел
В расчётной модели жёстким называют соединение, которое препятствует относительному повороту примыкающих элементов. Жесткий узел передаёт изгибающий момент и связанные с работой каркаса силы, поэтому ригель и колонна в модели действуют совместно. Это расчётное допущение описывает поведение системы, а не отсутствие деформаций в металле или бетоне.
Любой реальный узел под нагрузкой немного деформируется. Его считают жёстким, если поворот соединения достаточно мал для принятой расчётной модели и не меняет существенно распределение усилий. Условие подтверждают расчётом и конструктивным решением, а не только массивностью деталей на вид.
Между простым и жёстким соединением есть полужёсткая работа. В этом случае поворот возможен, а сопротивление соединения влияет на усилия и деформации всей конструкции. Если этот эффект значим, его учитывают в модели, вместо того чтобы без проверки принимать узел абсолютно жёстким или шарнирным.
Какие усилия передаются
В зависимости от схемы через соединение могут передаваться изгибающий момент, продольная сила и поперечная сила. В пространственном каркасе также рассматривают кручение и усилия по другим направлениям. Состав расчётных воздействий определяют по проектной схеме, нагрузкам и возможным сочетаниям, а не по одному типу крепежа.
Усилия должны пройти от одного элемента к другому через соединительные детали и прилегающие участки. Например, момент в стыке балки с колонной создаёт пару сил в разных частях узла. Поэтому расчёт учитывает не только болты или шов, но и пластины, стенку колонны, полки и местную устойчивость этих элементов.
Эксцентриситет возникает, когда линия действия нагрузки не совпадает с центром соединения. Он может добавить момент или изменить распределение усилий между креплениями. На рабочих чертежах задают геометрию и положение деталей, чтобы монтаж не создал неучтённое смещение.
Для жесткого узла важен характер сопряжения: сварной, болтовой, комбинированный или выполненный с закладными деталями. Болтовая сборка сама по себе не гарантирует жёсткость, как и видимый сплошной шов без проверки не подтверждает её расчётное значение. Свойства соединения зависят от деталей, их расположения и качества выполнения.
Как узел задают в расчётной модели
В модели указывают, какие перемещения и повороты узел ограничивает. К жесткому узлу задают ограничения перемещений и поворотов: балка и колонна сохраняют совместимость в предусмотренных направлениях, поэтому между ними может возникать расчётный момент. Простое освобождение или фиксация лишней степени свободы меняет результаты расчёта.
Если фактическое соединение податливо, расчётчик определяет, влияет ли его поворот на общую работу каркаса. Нормативный подход различает простые соединения, не передающие изгибающий момент, жёсткие, обеспечивающие расчётную непрерывность, и полужёсткие, работу которых необходимо учитывать при значимом влиянии.
Жесткий узел в каркасе не заменяет проверки устойчивости здания. Рамы оценивают вместе со связями, диафрагмами, фундаментами и другими элементами, которые ограничивают горизонтальные перемещения. Если закрепление отсутствует или недостаточно, прочное соединение балки с колонной само по себе не гарантирует устойчивость всей системы.
При расчёте рам учитывают также возможность перекоса и податливость элементов. В зависимости от системы часть горизонтальных воздействий воспринимают рамные узлы, а часть — связи или стены жёсткости. Расчётная модель должна совпадать с принятой схемой закреплений и фактическим способом передачи усилий.
Конструктивное исполнение

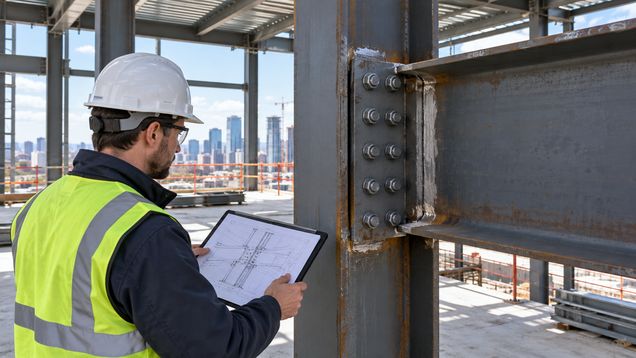

В стальном каркасе моментное соединение балки и колонны выполняют, например, сварными деталями или болтовыми накладками и торцевыми пластинами. Конкретный вариант зависит от усилий, профилей, доступности монтажа и требований к контролю. Детали нельзя произвольно заменять похожими по форме без перерасчёта.
В железобетонном каркасе совместную работу элементов обеспечивают геометрией узла и непрерывностью или анкеровкой арматуры согласно проекту. Закладные детали и сварные соединения также рассчитывают на заданные воздействия. Наличие бетона в стыке не означает автоматически, что соединение жёсткое в нужных направлениях.
Узлы деревянных конструкций также могут ограничивать поворот, но их работу определяют крепёж, податливость древесины, смятие в местах опирания и схема соединения. Решение для стали, бетона или древесины нельзя переносить на другой материал без соответствующего расчёта. Для каждого варианта применяют требования к его материалу и типу соединения.
Узел должен быть выполним при монтаже и доступен для предусмотренного контроля. В проекте задают сварные швы, число и расположение креплений, подготовку поверхностей, допуски и защиту от коррозии. Недоступная зона или тесный монтажный зазор могут помешать качественно собрать соединение и проверить его.
Что проверяют при проектировании
Расчёт начинают с усилий, возникающих в узле при заданных нагрузках и сочетаниях. Затем проверяют прочность крепежа, сварных швов, соединительных пластин и основного металла; для других материалов используют соответствующие им расчётные модели. Учитывают геометрию, эксцентриситеты, качество материала и способ закрепления элементов.
Дополнительно проверяют участки балки и колонны рядом с узлом. Возможны местное смятие, потеря устойчивости тонкой стенки, разрыв или чрезмерная деформация детали. Если изменяется одна часть соединения, нагрузка может перераспределиться на соседние элементы, поэтому узел рассматривают совместно с прилегающими частями каркаса.
При эксплуатации важны не только прочность, но также перемещения, раскрытие трещин в отделке, работа оборудования и сохранение предусмотренной геометрии. Критерии зависят от назначения здания, типа узла и применяемых норм. Универсальной допустимой нагрузки для всех соединений одного внешнего вида не существует.
Как проверять готовый или существующий узел
Сначала сопоставляют проект, расчётную схему и установленную конструкцию. Проверяют тип соединения, размеры профилей и пластин, расположение крепежа, сварные швы, опоры и предусмотренные связи. Фактические отличия фиксируют до вывода о состоянии, поскольку они могут изменить жёсткость или путь передачи усилий.
При осмотре отмечают трещины в швах или прилегающих материалах, коррозию, ослабление крепежа, деформацию пластин и смещение элементов. Отдельно записывают, когда появились признаки и меняются ли они. По фотографии не всегда можно определить расчётный тип узла или состояние скрытой части соединения.
Если в каркасе появились заметный поворот, новые трещины, стук или смещение элементов, ограничивают доступ при возможной опасности и обращаются к инженеру-конструктору. Нельзя самостоятельно ослаблять болты, срезать швы, сверлить детали или нагружать участок для проверки: такие действия меняют работу конструкции и могут повредить соединение. Для жестких узлов важно установить, изменились ли нагрузки или состояние опор.
Жесткий узел в существующем здании оценивают по проекту, фактическим размерам, сведениям о нагрузках и результатам обследования. Если проект недоступен, расчётную схему уточняют по всей системе, включая связи и опоры. Решение о ремонте или усилении принимают после проверки узла и сопряжённых элементов, а не по внешней форме одного стыка.
