Газовый фильтр задерживает частицы и другие загрязнения, которые способен удерживать его фильтрующий элемент, и защищает подключённое оборудование. Место газового фильтра, тип исполнения и размер подбирают по виду топлива, расходу, рабочему давлению и допустимым потерям; установку и обслуживание линии поручают специалисту.
Что задерживает фильтрующий узел
Газовый фильтр очищает поток от тех загрязнений, для которых рассчитан его фильтрующий элемент. В зависимости от конструкции это могут быть частицы пыли, окалины или другие твёрдые включения; отдельные исполнения также предусматривают отделение жидкости.
Газовые фильтры отличаются материалом и тонкостью очистки, допустимым давлением, расходом и устройством корпуса. Эти параметры не взаимозаменяемы: слишком плотный элемент может создать чрезмерное сопротивление потоку, а слишком грубый не задержит загрязнения, от которых нужно защитить оборудование.
Фильтр не регулирует давление, не исправляет ошибку в диаметре трубы и не подтверждает качество газа. Он также не заменяет регламентное обслуживание котла, горелки или другой газовой установки.
Где предусмотреть место в линии
Положение выбирают по проектной схеме и инструкциям подключённых приборов. Фильтр может быть отдельным корпусом на газовой трубе или частью другого узла; нельзя самостоятельно менять предусмотренную проектом последовательность арматуры и защитных устройств.
При подборе газового фильтра проверяют направление потока, маркировку входа и выхода, монтажную ориентацию и рабочее положение корпуса. Если прибор имеет стрелку на корпусе, она должна соответствовать направлению, указанному в схеме установки.

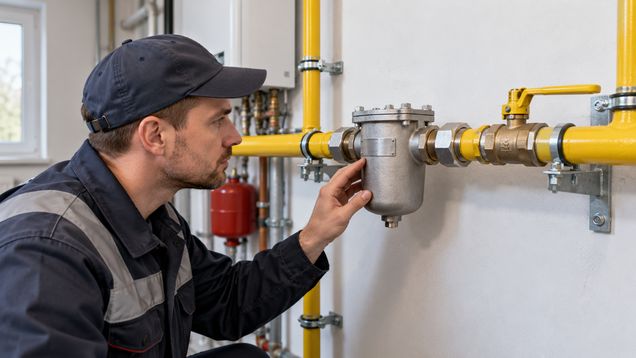

Узел размещают так, чтобы корпус не подвергался ударам, коррозии или нагреву выше условий, допустимых изготовителем. Нужно оставить доступ к осмотру и обслуживанию: устройство, скрытое за стеной или замурованное в отделку, нельзя безопасно проверить без вскрытия конструкции.
Внутреннее пространство корпуса и крышка должны оставаться свободными для штатного обслуживания. Не устанавливайте фильтр в самодельный герметичный короб и не закрывайте предусмотренный конструкцией отвод или вентиляционное отверстие.
Как сопоставить параметры с оборудованием
Газовый фильтр подбирают по рабочим условиям всей линии, а не только по диаметру резьбы. Нужно сопоставить входное давление, требуемый расход и допустимый перепад давления с характеристиками оборудования, которому фильтр должен подавать газ.
Фильтрующий элемент имеет класс или степень очистки, указывающую, какие частицы он способен задерживать. Слишком тонкий элемент увеличивает сопротивление и быстрее забивается, поэтому его выбирают по требованиям изготовителя котла, редуктора или горелки, а не по принципу «чем мельче, тем лучше».
Учтите вид топлива: природный газ и сжиженный углеводородный газ требуют совместимых компонентов и материалов. Корпус, уплотнения и элемент должны соответствовать газу, температуре и давлению именно вашей системы.
- Название и модель подключённого оборудования, а также требования его паспорта к чистоте газа.
- Вид топлива, рабочее давление и максимальный расход из проекта или документации.
- Условия места установки: помещение или улица, влажность, температура и доступ для обслуживания.
- Требуемая степень очистки, допустимый перепад давления и тип сменного элемента, если он предусмотрен.
Если производитель приводит график потери давления в зависимости от расхода, подбирают режим, соответствующий расчётной нагрузке. Если данных нет или они непонятны, не заменяйте их оценкой по внешнему размеру корпуса.
Монтаж и герметичность
Подключение узла выполняют согласно проекту, паспорту изделия и применимым требованиям безопасности. Работать с трубопроводом, разбирать корпус и проверять герметичность должны специалисты, располагающие подходящими приборами и допуском к соответствующим работам.
Важны тип соединения, направление потока, допустимая ориентация и состояние уплотнений. Перекос резьбы, неподходящее уплотнение или чрезмерное усилие при затяжке могут повредить корпус или оставить утечку.
Не заменяйте штатные детали случайными прокладками и не ставьте фильтр для воды или воздуха вместо газового изделия. Не устанавливайте обходную перемычку, если она не предусмотрена проектом и изготовителем: байпас может оставить газовое оборудование без требуемой защиты.
После монтажа специалист проверяет соединения разрешённым методом, сверяет давление и расход в рабочем режиме, а при необходимости выполняет проверку при максимальной одновременной нагрузке. Результат сопоставляют с паспортами узла и оборудования, а не с параметрами чужой системы.
Обслуживание без вмешательства владельца
По мере накопления загрязнений сопротивление фильтрующего элемента может расти. Перепад давления — разница между показаниями до и после корпуса — помогает специалисту определить состояние элемента, если проектом предусмотрены точки измерения или индикатор.
Периодичность осмотра, очистки или замены зависит от модели, фактического загрязнения и указаний изготовителя. Одного универсального интервала нет; техническое обслуживание газового оборудования сверяют с его документацией и действующими требованиями к системе.
Крышку не открывают и элемент не вынимают, пока газопровод не приведён специалистом в безопасное состояние. Не продувайте фильтр сжатым воздухом, не промывайте его бытовыми средствами и не возвращайте в эксплуатацию без проверки уплотнения и герметичности.
Если конструкция одноразовая, загрязнённый элемент заменяют совместимой деталью. Если элемент обслуживаемый, способ очистки и допустимое состояние после неё определяются производителем; повреждённую сетку или деформированную прокладку повторно не используют.
Признаки загрязнения и аварийные ситуации
Падение давления, погасание горелки или перебои в работе нескольких приборов могут быть связаны с фильтром, но такой симптом не доказывает его засорение. Причину устанавливают проверкой давления, расхода и состояния всей газовой линии; самостоятельная регулировка может замаскировать неисправность.
Не пытайтесь проверить работу фильтра, ослабляя соединение, и не определяйте утечку открытым огнём. При запахе газа прекратите пользоваться оборудованием, выйдите в безопасное место и вызовите аварийную газовую службу.
Не отключайте защитные устройства и не возвращайте их в рабочее положение повторно, пока не установлена причина срабатывания. Попросите специалиста проверить фильтр вместе с запорной арматурой, регулятором и подключёнными приборами.
Что сохранить после установки
Газовый фильтр после монтажа указывают в документах системы вместе с моделью, направлением потока, типом элемента и местом его замены. Схема должна показывать, какие устройства подключены к линии и где находятся доступные точки обслуживания.
К газовому фильтру должен сохраняться безопасный доступ для специалиста и возможность проверить его состояние без демонтажа стен или мебели. При замене элемента используют совместимую деталь, после чего подтверждают герметичность и нормальную работу газового оборудования.
