Ендова — внутренний стык двух скатов, по которому к нижней части крыши стекает вода с обоих скатов. Она принимает больший поток, чем рядовой участок покрытия, поэтому требует прочного основания, непрерывной гидроизоляции и правильно собранного лотка. Для ендовы на крыше узел выбирают с учётом материала покрытия и уклона.
Почему внутренний стык требует отдельного узла
Ендова собирает воду с соседних скатов и направляет её к карнизу или другой проектной точке отвода. В узкой зоне сходятся покрытие, подкладочные слои и основание, поэтому ошибки нахлёстов и крепления особенно чувствительны к протечкам. При снегопаде и листопаде в этом месте также могут задерживаться снег, лёд и мусор.
Узел состоит не только из видимого металлического лотка. Под ним должны быть предусмотрены несущая опора и непрерывный защитный слой, а края покрытия — расположены так, чтобы вода не уходила под кровлю. Для разных материалов применяют открытые металлические лотки, закрытые подрезанные ряды или иные предусмотренные изготовителем решения.
Выбор способа зависит от покрытия, уклона, длины ската, климата и требований проекта. Открытый лоток обычно оставляет видимую полосу металла, закрытый вариант формируется покрытием поверх подготовленного слоя. Эти способы нельзя произвольно смешивать: у них различаются ширина основания, нахлёсты и места допустимого крепления.
Планируют положение и водосбор
До монтажа определяют линию внутреннего стыка, длину участка, уклоны обоих скатов и место, куда будет уходить вода внизу. Учитывают площадь скатов, сходящихся к этому каналу, а также окна, трубы, вентиляционные выходы и другие пересечения. Чем больше площадь водосбора и меньше уклон, тем важнее точный расчёт лотка и нижнего выпуска.
Для ендовы на крыше готовят проектную схему основания и дополнительной гидроизоляции. Она должна показывать ширину сплошного настила или опорных элементов, тип подкладочного слоя, материал лотка, нахлёсты и соединение с карнизом. Универсальной ширины для всех покрытий нет: требования зависят от кровельной системы и местных норм.
Положение стропильных ног и ендовного бруса проверяют по конструкции, а не подгоняют после укладки покрытия. Внутренний стык может воспринимать сосредоточенные нагрузки от стропил и снега; опорные детали должны передавать их на несущие элементы. Сечение, крепление и допустимый пролёт основания назначают расчётом.
Если к внутреннему углу примыкают мансардное окно или труба, детали планируют до раскладки покрытия. Такие пересечения меняют поток воды и могут создать карман, в котором она будет задерживаться. Отвод воды вокруг препятствия должен быть показан в узле, а не решён случайным слоем герметика на готовой кровле.
Устраивают сплошное основание
Основание делают достаточно жёстким, чтобы оно не прогибалось под лотком и покрытием. Для одних систем требуется сплошной настил, для других — усиленные опоры с определённым шагом. Конкретный вариант и ширину берут из проекта и инструкции покрытия; размеры для металлочерепицы нельзя автоматически переносить на черепицу или фальцевые листы.
Листы настила, доски и крепёж подбирают по нагрузкам и условиям влажности. Стыки основания располагают так, чтобы они имели опору и не образовывали уступ под гидроизоляцией. Выступающие головки крепежа, щепки и острые кромки удаляют: они могут повредить подкладочный слой или приподнять лоток.
Перед закрытием проверяют плоскость, ширину опоры и надёжность соединений с ендовным стропилом. Если дерево сырое, расколото или заметно искривлено, его нельзя закрывать подкладочным ковром в надежде, что покрытие удержит форму. Ремонт несущего основания выполняют до укладки водозащитных слоёв.
Собирают непрерывную гидроизоляцию
Ендова должна иметь непрерывный подкладочный слой, защищающий настил, если вода попадёт под основное покрытие. Его укладывают вдоль всей линии и заводят на оба ската на ширину, предусмотренную системой. Нижние полотна должны отводить влагу к карнизу, а последующие перекрытия выполняют так, чтобы вода проходила сверху вниз без встречных кромок.
К ендове между скатами стекает вода с двух плоскостей, поэтому швы, складки и разрывы подкладочного слоя особенно нежелательны. Полотно разглаживают, закрепляют по допустимым зонам и закрывают места проколов совместимыми материалами, если это требуется. Нельзя оставлять крепёжные отверстия в зоне постоянного стока, если конструкция не предусматривает их герметизацию.

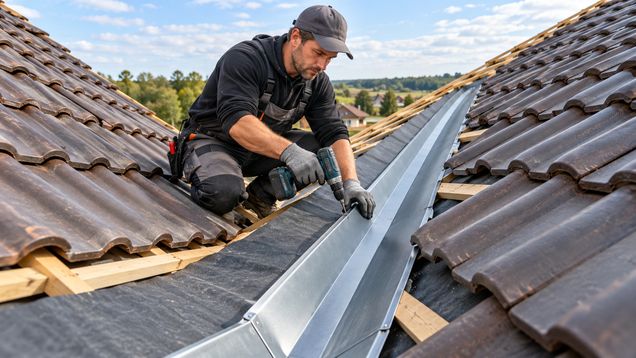

Металлический лоток укладывают снизу вверх, соблюдая направление нахлёстов и требования к длине элементов. Стыки фиксируют способом, указанным изготовителем; вид металла и покрытие должны быть совместимы с крепежом и соседними деталями. Случайный герметик не заменяет нахлёст, фальц или предусмотренную уплотнительную прокладку.
Центральную часть лотка оставляют свободной для воды. Покрытие подрезают симметрично или по разметке выбранного решения, края очищают от стружки и закрепляют вне основного водного канала. Если используется закрытый узел, порядок укладки элементов и защитные полосы выполняют точно по инструкции производителя кровельного материала.
Увязывают покрытие и нижний выпуск
Кровельные элементы подходят к внутреннему каналу с рассчитанным зазором или перекрытием. В открытом узле видимая ширина лотка должна обеспечивать проход воды и оставаться достаточной при скоплении мусора или снега. В закрытом варианте края черепицы или листов нельзя подрезать слишком близко к линии стока.
Крепёж располагают так, чтобы не пробивать дно лотка и не создавать отверстий в зоне движения воды. Точное расстояние от линии стыка задают производитель покрытия и проект: оно зависит от ширины лотка, материала и уклона. Нельзя крепить детали через видимую полосу металла по единому произвольному шаблону.
У карниза вода должна попадать в желоб или уходить на нижележащую поверхность по предусмотренной детали. Нижний конец лотка не должен заканчиваться за фасцией, оставлять открытый торец под покрытием или сбрасывать поток за желоб. В месте выпуска проверяют, куда уйдёт вода при сильном дожде и при частичном засорении водостока.
Если два ската имеют разные уклоны или покрыты разными материалами, детали стыка проектируют с учётом их различий. Материалы лотка, крепежа и покрытия подбирают совместимыми, чтобы избежать коррозии, растрескивания или потери герметичности при температурных перемещениях. Переходы между системами не закрывают декоративной планкой без полноценного водоотвода под ней.
Порядок монтажа
Работу выполняют в последовательности, которая сохраняет основание и не закрывает дефекты следующими слоями:
- Разметить линию стыка, проверить геометрию скатов и положение опорных элементов.
- Усилить основание по проекту, очистить его и проверить плоскость.
- Уложить дополнительный подкладочный слой с предусмотренными нахлёстами и примыканиями.
- Установить лоток или подготовить закрытый узел согласно выбранному кровельному покрытию.
- Разметить границы покрытия и допустимые зоны крепления.
- Уложить элементы от нижней части к коньку, не перекрывая путь стока и не оставляя незакрытых проколов.
- Проверить выпуск у карниза и соединение с водостоком до завершения отделки.
При работе на высоте применяют устойчивые подмости и страховку; мокрый или обледеневший скат не является безопасной рабочей поверхностью. Если при подрезке повреждена мембрана или лоток, участок ремонтируют совместимым способом до укладки следующего ряда. Закрывать порез обрезком металла без соединения с водозащитным слоем нельзя.
Проверяют после монтажа и осадков
Перед сдачей осматривают непрерывность лотка, нахлёсты, крепления, симметрию подрезки и отсутствие мусора. Проверяют, что вода свободно уходит вниз и нигде не упирается в поперечный валик или открытый край. При контролируемой подаче воды следят за стыками, не направляя сильную струю под покрытие.
Ендова должна оставаться открытой для стока и доступа к очистке, если этого требует выбранная система. После сильного дождя или снеготаяния осматривают настил снизу, торцы скатов, участки у труб и потолок мансарды. Потёки, мокрая теплоизоляция или пятна на древесине требуют найти путь воды до того, как повреждение разрастётся.
При осмотре ендовой кровли проверяют, не забит ли канал листьями, ветками и слежавшимся снегом. Очистку выполняют безопасно и без ударов по металлу или черепице. Если лоток деформирован, крепёж вышел из основания или вода регулярно переливается за края, узел проверяет кровельщик и при необходимости конструктор.
