Ласточкин хвост соединяет две деревянные детали расширенными шипами и ответными пазами, которые сцепляются и сопротивляются вытягиванию. Прочность ласточкиного хвоста зависит от толщины заготовок, размеров элементов и точности подгонки. Перед работой выбирают тип стыка и проверяют разметку на обрезке того же материала.
Принцип и виды соединения

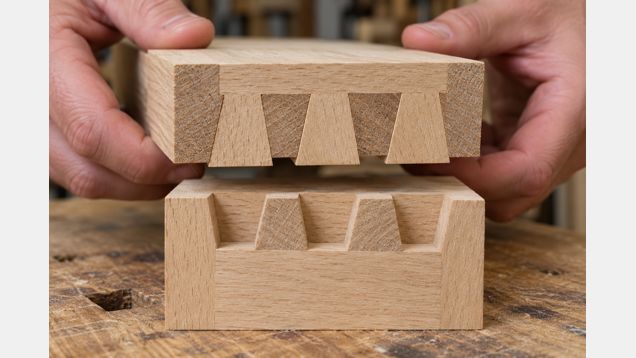

Ласточкин хвост — это соединение, в котором выступы расширяются к свободному концу и удерживаются ответными гнёздами с более узким входом. На одной детали выпиливают расширенные «хвосты», на второй выбирают соответствующие гнёзда. При сборке выступы входят в гнёзда и механически удерживают детали от разъединения в направлении вытягивания.
Шипы и гнёзда образуют ответные части одной геометрии, поэтому их размечают как пару. Угол наклона боковых граней, ширину хвостов и расстояние между ними выбирают с учётом толщины заготовки, направления нагрузки и внешнего вида. Слишком узкие перемычки могут расколоться, а чрезмерно широкие хвосты оставляют мало материала для ответных выступов.
В сквозном варианте торцы обеих деталей видны с наружных сторон соединения. В полупотайном исполнении торец одной детали закрывает торцы хвостов, поэтому стык заметен только с одной стороны. Есть и скользящий вариант: удлинённый трапециевидный профиль входит в паз вдоль волокон; его назначение и порядок сборки отличаются от углового стыка.
Геометрия ласточкиного хвоста помогает сопротивляться вытягиванию, но сама по себе не гарантирует прочность на любую нагрузку. Результат зависит от породы и состояния древесины, размеров деталей, точности изготовления и направления усилий. Для несущих или ответственных элементов форму и размеры назначают по проекту, а не по мебельному шаблону.
Сквозные и полупотайные соединения часто используют в коробах, ящиках и корпусной мебели. Выбор зависит от того, должна ли быть видна линия стыка, как детали будут нагружаться и можно ли подвести инструмент к внутренней поверхности. В декоративной работе симметрия и рисунок могут быть важны не меньше механического сцепления.
Подбор размеров и материала
Ласточкин хвост применяют там, где нужно соединить детали под углом и удержать их от вытягивания. В традиционной мебели так соединяют стороны коробов и ящиков; другие задачи требуют отдельной схемы. Не следует переносить размеры мебельного стыка на балку, лестничный узел или деталь, которая несёт значительную нагрузку.
Перед разметкой проверяют толщину и ширину обеих заготовок, прямолинейность кромок и состояние древесины. Трещины, рыхлые участки и крупные сучки в зоне будущих хвостов могут ослабить соединение. Для пары деталей используют материал с подходящей влажностью и ровными поверхностями, чтобы после сборки стык не перекосило.
Соединение ласточкиным хвостом проектируют так, чтобы вокруг каждого выступа оставалось достаточно цельной древесины. Число хвостов, их ширина и расстояние между ними зависят от размера детали и назначения изделия. Единого угла наклона для всех пород, толщин и типов стыка нет; при сомнениях делают пробный образец.
Сведения о ласточкином хвосте в эскизе или заказе должны включать вид соединения, размеры и способ изготовления. Для сквозного и полупотайного вариантов различаются глубина выборки и видимые стороны. Если деталь будет собираться с клеем, заранее учитывают толщину клеевого слоя и возможность зажать изделие без перекоса.
На заготовке отмечают лицевую сторону, внутреннюю и наружную грани, а также парные детали. Это снижает риск перепутать направление деталей или изготовить два одинаковых элемента вместо зеркальной пары. Для партии изделий каждую пару нумеруют, чтобы при подгонке не смешать хвостовую и ответную части.
Разметка и изготовление
Ласточкин хвост размечают от ровной базовой кромки, проверяя прямые углы и толщину каждой детали. Линии плеча и глубины переносят рейсмусом или разметочным ножом; границы отдельных хвостов намечают угольником и шаблоном. Разметку сверяют на обеих деталях до начала реза.
При ручной работе со сквозным соединением часто сначала размечают и выпиливают хвостовую часть, а затем переносят её контур на ответную деталь. Метки ножом дают точную линию для пиления и помогают сохранить совпадение парных граней. Для полупотайных стыков или специальных приспособлений порядок может быть другим, поэтому ориентируются на выбранную технологию.
Пилу ведут по стороне отхода, не пересекая линию, которая задаёт готовую поверхность. Лишнюю древесину между резами удаляют стамеской небольшими порциями, удерживая инструмент устойчиво и работая от края к середине. Чистовую подгонку выполняют острым инструментом, не выламывая волокна у тонких перемычек.
При изготовлении фрезером используют подходящую фрезу, исправный шаблон и настройки, предусмотренные изготовителем оснастки. Перед обработкой проверяют крепление заготовки и выполняют пробный рез на обрезке. Нельзя менять глубину и направление прохода на закреплённой детали, пока фреза вращается.
После обработки снимают только заусенцы и проверяют плоскости сопряжения. Излишнее шлифование граней меняет размеры и может создать люфт. Стружку и пыль удаляют, чтобы они не мешали пробной сборке и не скрывали неплотные участки.
Пробная сборка и склеивание
До нанесения клея детали собирают насухо и проверяют, что хвосты входят в гнёзда без перекоса. Стык должен сходиться равномерно, а плечи — прилегать по всей линии. Если для соединения требуется сильный удар, сначала ищут ошибку разметки или реза, а не пытаются забить детали силой.
Неплотный участок подгоняют постепенно, снимая тонкий слой с конкретной поверхности. Нельзя расширять все гнёзда сразу: так легко получить качание и раскрытые щели. Если появилась трещина или скол, оценивают, можно ли исправить деталь без потери требуемой прочности.
Когда проект предусматривает клеевую сборку, клей наносят на предусмотренные сопрягаемые поверхности и выдерживают время, указанное изготовителем состава. Детали стягивают струбцинами через прокладки, распределяя усилие равномерно и контролируя прямоугольность. Избыток клея удаляют способом, который не повреждает древесину и отделку.
Механическое сцепление не отменяет других требований к узлу. В мебели клеевой состав часто дополняет стык, а для нагруженной конструкции могут потребоваться расчёт, крепёж или другая форма соединения. Решение зависит от изделия; декоративная форма не подтверждает несущую способность.
Ошибки и безопасность
Неверная ориентация шаблона, смешение лицевых сторон и повторное использование одной разметки без проверки приводят к несовпадению деталей. Ещё одна частая ошибка — пилить по линии готовой поверхности, из-за чего стык получается свободным. Перед серийной работой полезно полностью собрать одну пару и только затем переносить проверенный шаблон на остальные заготовки.
Слишком тонкие основания хвостов и узкие перемычки могут расколоться при сборке или эксплуатации. Слишком плотный стык также опасен: его забивание способно смять грани, расколоть заготовку или повредить соседнюю часть изделия. Подгоняют форму по пробному соединению, а не увеличивают усилие до тех пор, пока детали не сойдутся.
Заготовку надёжно зажимают в тисках или на верстаке, а рез выполняют исправной пилой. Стамеску направляют от руки и тела, оставляя свободное пространство за деталью. При работе фрезером надевают защитные очки, закрепляют шаблон и материал, а инструмент отключают перед регулировкой.
Если готовый стык расшатался, сначала выясняют, разошёлся ли клей, ослабла ли древесина или разрушился один из выступов. Не следует заливать щель новым составом, пока поверхности не осмотрены и не удалены причины дефекта. Для ценной мебели или несущей детали ремонт подбирают с учётом материала и нагрузки.
Проверка готового стыка
Осматривают линии плеча, торцы и внутренние поверхности, если они доступны. Детали не должны качаться, расходиться при лёгком ручном усилии или иметь сколы в тонких участках. На видимых сторонах проверяют равномерность рисунка и отсутствие крупных зазоров.
После сборки очищают изделие от пыли и клеевых остатков, дают составу набрать прочность по инструкции и только затем переходят к шлифованию и отделке. Покрытие выбирают для условий эксплуатации, не закрывая непроверенные дефекты. Во время дальнейшего использования контролируют стыки после удара, намокания или значительной смены температуры и влажности.
