Канальный вентилятор перемещает воздух по воздуховоду и помогает организовать приток или вытяжку в помещении. Подбор канального вентилятора ведут по требуемому расходу и сопротивлению всей сети, а не по максимальной подаче из каталога. При монтаже предусматривают опору, правильное направление потока и доступ для очистки и ремонта.
Задача вентилятора в сети
Встроенный в воздуховод прибор создаёт перепад давления, который поддерживает движение воздуха через решётки, ответвления и другие элементы системы. Он может работать на приток или вытяжку; направление определяют схемой воздуховодов и маркировкой конкретной модели. Само наличие вращающегося колеса не гарантирует нужный обмен воздуха: результат зависит от всей сети.
До выбора полезно зафиксировать, какие помещения подключены, где находятся точки забора и выпуска, когда система должна работать и откуда поступит замещающий воздух. Вытяжка не может бесконечно удалять воздух из закрытого объёма: при недостаточном притоке фактический расход снижается, а через непредусмотренные щели могут появиться сквозняк и посторонние запахи.
Расход определяют по назначению помещений
Сначала задают требуемый расход для каждой обслуживаемой зоны по проекту вентиляции и применимым требованиям. Для жилого помещения учитывают режим использования, число людей, влажные и загрязняемые зоны, а также предусмотренный баланс притока и удаления. При подборе канального вентилятора исходные данные должны соответствовать конкретному зданию и способу его эксплуатации: универсального значения для всех комнат нет.
Предварительно канальный вентилятор выбирают по рабочему режиму, близкому к предусмотренному расходу. Максимальная подача в каталоге обычно относится к условиям с малым сопротивлением и не описывает реальную сеть. Сопоставьте график производительности модели с расчётной рабочей точкой: по мере роста сопротивления доступный поток меняется, а нужный результат достигается только при совместимой характеристике оборудования и воздуховодов.
Сопротивление складывается из всей трассы
Воздух теряет давление при движении по прямым участкам, на поворотах, переходах с одного сечения на другое и в местах разделения потока. Дополнительное сопротивление создают фильтр, решётка, обратный клапан, шумоглушитель и закрытая или неверно настроенная заслонка. Оценивать только длину магистрали недостаточно: два коротких участка с резкими поворотами могут оказаться требовательнее одной более длинной прямой трассы.
Потери зависят также от фактического внутреннего диаметра, формы переходов, шероховатости и скорости потока. Слишком узкий воздуховод способен повысить шум и сопротивление. Увеличивать сечение без проверки тоже не всегда полезно: важны совместимость патрубков, свободное место для монтажа и требования проекта. Изменение одного компонента может сдвинуть рабочую точку, поэтому пересчитывают сеть целиком.
Паспортное давление модели следует читать вместе с графиком подачи и условиями измерения. Для подбора нужны расход и требуемое внешнее статическое давление, то есть сопротивление воздуховодов и подключённых устройств. Если производитель показывает несколько кривых, выбирают соответствующую скорость или конфигурацию, затем проверяют допустимую мощность, уровень шума и область применения по документации модели.
Как сопоставить модель с рабочей точкой
Рабочая точка — место пересечения характеристики вентилятора с характеристикой сети. В упрощённом виде сопротивление сети растёт с увеличением потока, поэтому нельзя переносить один параметр из каталога на другой режим. Найдите на графике участок, соответствующий расчётному расходу и давлению; если точка выходит за допустимую область, подберите другой типоразмер или пересмотрите трассу.
Для управления канальным вентилятором недостаточно знать только мощность двигателя или диаметр соединения; дополнительно сверяют график производительности и совместимость регулирования с автоматикой системы. Сверьте электрические параметры с доступной линией, проверьте защиту от влаги и пыли в месте установки, допустимую температуру перемещаемого воздуха и требования к автоматике. Если производитель указывает тепловую защиту двигателя либо регулирование скорости, выясните, как эти функции подключаются и совместимы ли они с контроллером системы.
Место установки и механическое крепление
Размещайте оборудование так, чтобы оставалось место для осмотра и снятия крышки или корпуса. Рядом не должны проходить коммуникации, которые закроют крепёж или помешают обслуживанию. Встроенный потолок, короб или техническая ниша должны иметь реальный доступный люк; скрытая установка без возможности добраться до соединений усложнит чистку и поиск неисправности.

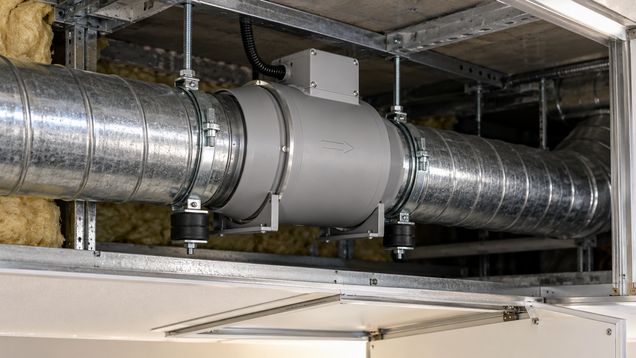

Перед монтажом канальный вентилятор должен быть ориентирован по стрелке потока и схеме проекта. Ориентация самого корпуса, допустимое положение двигателя и расположение клемм зависят от модели, поэтому их берут из инструкции производителя. Участок воздуховода до и после прибора закрепляют так, чтобы масса трассы не передавалась на корпус и не деформировала соединительные патрубки.
Для снижения передачи вибрации применяют предусмотренные изготовителем опоры или гибкие соединения. Их устанавливают без натяга, перегиба и уменьшения проходного сечения; иначе они могут ухудшить поток или быстро повредиться. Круглый патрубок с эластичным уплотнением, если он есть у данной модели, соединяют подходящим хомутом и проверяют герметичность стыка. Решение должно соответствовать инструкции и требованиям системы.
Воздуховоды поддерживают отдельными подвесами с подходящим шагом и крепежом для основания. Стыки уплотняют предназначенными для этой сети материалами, а изоляцию восстанавливают там, где она нужна по проекту. При прохождении через холодную зону учитывают риск образования конденсата: материал и расположение трассы выбирают так, чтобы влага не попадала на электрику и отделку. Нельзя закрывать дренаж или отверстия корпуса, если они предусмотрены изготовителем.
Электропитание и ограничения применения
Подключение выполняют по схеме конкретного изделия и с отключённым электропитанием. Кабель, защитный аппарат, заземление, выключатель и управляющие устройства должны соответствовать маркировке и местным правилам электромонтажа. Если для подключения нужно вмешательство в стационарную проводку, работу поручают квалифицированному электрику. До закрытия короба проверяют фиксацию кабеля и защиту соединений от среды в месте установки.
Перед чисткой внутренних узлов в канальном вентиляторе отключают питание способом, исключающим случайное включение; корпус и привод нельзя открывать при подключённом питании. Перед чисткой или осмотром отключают питание способом, исключающим случайное включение, затем дожидаются остановки колеса. Не промывайте двигатель и электрооборудование, если это прямо не разрешено инструкцией. Частоту очистки и допустимые средства определяет изготовитель.
Обычное вентиляционное исполнение не следует применять для перемещения горячего дыма, жировых отложений или взрывоопасной смеси без прямого допуска производителя. Если воздуховод проходит через противопожарное перекрытие или обслуживает систему дымоудаления, учитывают проектные решения и совместимые противопожарные устройства. Нельзя самостоятельно убирать клапан или менять его положение ради увеличения потока: такая переделка может нарушить функцию разделения помещений.
Проверка после установки
После сборки осмотрите крепления, стыки и направление потока; затем запустите систему в предусмотренном режиме и проверьте отсутствие касания колеса, дребезга и заметной вибрации. Шум может указывать на ослабленное крепление, утечку воздуха, неудачный переход или неподходящую скорость, но диагноз нельзя ставить по одному звуку. Сначала локализуют источник и сопоставляют фактическую конфигурацию с проектом и инструкцией.
Расход измеряют на предусмотренных точках после настройки заслонок и фильтров, сравнивая результат с проектным значением. Если поток ниже расчётного, проверяют чистоту фильтра, открытое положение клапанов, герметичность стыков, доступ приточного воздуха и соответствие выбранной рабочей точки. Лишь затем оценивают исправность двигателя, колеса и управления. Заменять прибор до проверки сопротивления сети и питания может оказаться бесполезно.
При вводе в эксплуатацию канальный вентилятор проверяют не отдельно, а как часть связанной системы: подтверждают нужное направление, распределение воздуха по ветвям и работу автоматики во всех заданных режимах. Запишите измеренные расходы и настройки, чтобы позже сравнить их при обслуживании. Если после очистки или ремонта значения заметно изменились, ищут причину в изменённой заслонке, соединении или состоянии сети.
