Угольник строительный переносит прямой угол на поверхность и помогает проверить сопряжение стен, стоек и деталей каркаса. Точность строительного угольника влияет на разметку: опорную полку плотно прижимают к прямой кромке, а перо используют для линии проверки. Перед работой проверяют и сам инструмент, и геометрию детали.
Что проверяет прямой угол
Угольник строительный — измерительный инструмент с двумя рабочими сторонами, расположенными под прямым углом. Короткая полка служит опорой на кромке или плоскости, а длинное перо показывает направление линии. У некоторых моделей есть шкала, подвижный упор или дополнительные угловые отметки; они расширяют применение, но не заменяют проверку точности.
Точность строительного угольника важна для переноса одинакового угла между деталями. Если рабочие стороны инструмента не перпендикулярны, проведённая линия повторит его ошибку. На короткой детали отклонение может быть почти незаметным, но при сборке каркаса или установке облицовки оно способно дать видимый зазор.
Угольник проверяет угол между двумя плоскостями или линиями, но не подтверждает горизонтальность или вертикальность поверхности. Для этих задач используют уровень, отвес или геодезический прибор. Сначала выбирают нужное измерение, затем опирают инструмент на подходящую базовую кромку.
Угольник строительный: выбор размера и проверка точности
Для коротких заготовок и локальных соединений удобен компактный инструмент, для листов, стеновых каркасов и длинных деталей — модель с более длинным пером. При выборе смотрят, чтобы опорная полка не качалась, перо было прямым, а шкала не мешала приложить рабочую грань. Подвижные узлы фиксируют без люфта, иначе положение изменится во время разметки.
Перед работой очищают опорную поверхность от пыли, стружки и засохшего раствора. Зазубрина на кромке или загрязнение между деталью и полкой меняют положение инструмента и создают ложный зазор. Для ответственной разметки сравнивают инструмент с проверенной прямой гранью или контрольным углом, точность которого известна.
Простую проверку можно сделать на прямой кромке: плотно приложить опорную полку, провести линию вдоль пера, затем перевернуть угольник вокруг той же опорной кромки и провести вторую линию рядом. Если линии расходятся или не параллельны, инструмент либо сама базовая кромка неточны. Чтобы разделить эти причины, проверку повторяют на заведомо прямой поверхности или другим проверенным инструментом.
Как перенести угол на деталь

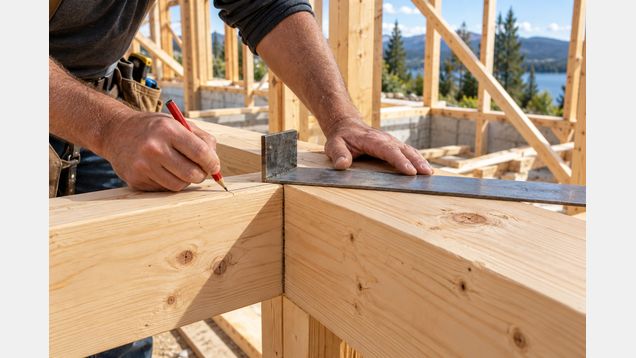

Сначала выбирают ровную базовую грань детали и плотно прижимают к ней опорную полку. Перо должно прилегать к поверхности без качания и щели. Карандашом или разметочным остриём проводят линию вдоль рабочей стороны, не сдвигая инструмент по ходу движения.
Для разметки от заданного расстояния шкалу совмещают с исходной кромкой и проверяют, где находится нулевая отметка конкретной модели. Если измерение ведут от внешнего края, внутренней грани или упора, это смещение учитывают в размере. Нельзя менять точку отсчёта между деталями одной сборки: так постепенно накапливается ошибка.
На плитах, листах и большой опалубке углы переносят от одной базовой линии, используя рулетку и длинную линейку или угловой лазер, если это подходит задаче. Несколько отметок связывают общей линией; последовательное откладывание цепочки размеров может накапливать погрешность. После разметки проверяют и сам угол, и его положение относительно проектной оси.
При переносе угла на лист или панель контролируют, чтобы опорная полка не упиралась в скруглённый край, заусенец или неровность. На длинной линии ставят несколько контрольных меток и соединяют их правилом или шнуром. Перед резом сверяют размер от базовой кромки и положение линии на обоих концах детали.
Как проверить каркас и сопряжение поверхностей
При проверке детали поднесите её соседнюю грань к строительному угольнику и посмотрите, сходится ли кромка с пером по всей длине. Инструмент должен оставаться неподвижным, а поверхности — чистыми и доступными для сравнения. Если щель меняется от одного конца к другому, проверяют и деталь, и прямолинейность её кромки.
В прямоугольной раме контролируют каждый угол, длины противоположных сторон и диагонали. Равенство диагоналей служит дополнительной проверкой, но само по себе не подтверждает прямоугольность фигуры, если стороны или углы не проверены отдельно. На площадке прямой угол можно построить по правилу 3:4:5: от одной вершины откладывают три условные единицы на одной стороне и четыре на другой, затем расстояние между отметками должно составить пять таких единиц. Длины выбирают с учётом размера площадки и точности, требуемой проектом.
В каркасе сначала выставляют элементы по разметке, затем временно закрепляют их и повторяют проверку после установки раскосов или крепежа. Затяжка может изменить положение стойки, а нагрузка на раму — раскрыть соединение. При подгонке корректируют положение всей детали, а не стачивают рабочую грань инструмента.
Если проверка показывает зазор
Сначала очищают рабочие поверхности и повторяют проверку без перекоса инструмента. Если величина зазора меняется при смещении вдоль кромки, сама деталь может быть неровной или иметь заусенец. Сравнение с прямой линейкой помогает отделить дефект кромки от ошибки угла.
Чтобы проверить сам инструмент, проводят обратную пробу на прямой базовой кромке: размечают линию, переворачивают угольник относительно той же опоры и сравнивают второй штрих с первым. Расхождение может указывать на неточность угольника или опорной грани, поэтому пробу повторяют на заведомо прямой поверхности. Точный инструмент не правят ударами и не стачивают без процедуры изготовителя.
Границы применения и фиксация результата
Проверку строительным угольником выполняют на доступной локальной детали или сопряжении. Для длинного фасада, всего здания, ответственной металлической конструкции или контроля проектных координат применяют методы и приборы, предусмотренные проектом. В Украине ДБН В.1.3-2:2010 предусматривает геодезический контроль положения и вертикальности конструкций от пунктов строительной разбивочной сети или принятых при работах ориентиров. Метод и точность выбирают по проекту, а результаты сверяют с установленными допусками.
Надпись «угольник строительный» сама по себе не подтверждает, что рабочие стороны сохраняют прямой угол. Записывая результат проверки, указывают деталь, базовую поверхность, измеренные зазоры и способ контроля; при отклонении сверяют его с проектным допуском до следующей операции. Если проверку повторяют после регулировки, используют ту же базу и фиксируют новое положение.
