Противопожарная муфта помогает защитить проход полимерной трубы через огнестойкую стену или перекрытие, если такой узел предусмотрен системой. В конструкциях с терморасширяющимся вкладышем он при нагреве заполняет отверстие после деформации трубы. При подборе противопожарной муфты учитывают тип изделия, преграду и схему монтажа.
Как работает узел прохода
Противопожарная муфта входит в систему защиты отверстия, через которое проходит полимерная труба. При сильном нагреве труба может размягчиться или разрушиться, оставив канал для распространения огня и дыма. В некоторых исполнениях вставка из терморасширяющегося материала увеличивается в объёме и перекрывает освободившееся пространство.
Корпус противопожарной муфты удерживает такую вставку вокруг трубы и закрепляется на строительной преграде способом, предусмотренным конструкцией. Муфта не заменяет собой стену, перекрытие и все материалы заделки вокруг отверстия: их сочетание испытывают как единый узел. Поэтому оценивать только металлический корпус без остальной проходки недостаточно.
Результат зависит от всей сборки: типа и толщины преграды, материала и размера трубы, зазора вокруг неё, крепежа и применённого огнезащитного состава. Совпадение лишь одного параметра не подтверждает пригодность узла. Проверяют описание испытанной или сертифицированной системы и требования, принятые для конкретного объекта.
Что проверить перед выбором
Сначала устанавливают материал трубы и её наружный размер, а также назначение системы — например, водопроводная или канализационная линия. Полимерные трубы различаются составом и поведением при нагреве, поэтому изделие, предназначенное для одного материала или размера, нельзя автоматически переносить на другой. Тип и параметры трубы сверяют с документацией на проходку.
Затем определяют конструкцию, которую пересекает трасса: стену или перекрытие, её материал, толщину и направление прохода. В испытанной системе обычно указано, в каком основании разрешён монтаж, как расположен элемент и с какой стороны он устанавливается. Для вертикальной трубы в полу и горизонтальной трубы в стене могут требоваться разные конфигурации.
По документации проверяют также допустимый зазор, вид заполнения кольцевого пространства, тип крепежа и способ фиксации корпуса. Если отверстие уже выполнено или имеет нестандартную форму, его нельзя подгонять по внешнему сходству с чертежом. Нужна схема, в которой совпадают фактическая труба, основание и размеры проходки.
Материалы и компоненты системы
Терморасширяющийся вкладыш при нагреве занимает пространство, освободившееся после повреждения трубы, однако его состав и форма зависят от конкретного изделия. Некоторые системы используют дополнительные обёртки, манжеты или огнезащитные составы. Их число и расположение определяет схема, а не общий совет для всех муфт.
Огнезащитный состав вокруг трубы может закрывать зазор между ней и строительным основанием. Он должен быть совместим с муфтой и входить в описание выбранного решения, если это требуется. Обычная монтажная пена или произвольный герметик не подтверждают сохранение огнестойкости проходки и не заменяют указанный материал.
Крепёж передаёт нагрузку от корпуса на стену или перекрытие. Тип основания влияет на то, какие анкеры или другие крепления допустимы; их положение и количество сверяют с инструкцией. Нельзя менять длину или материал крепежа, убирать отдельные точки фиксации либо крепиться к отделочному слою, если система требует опоры на конструктивное основание.
Монтаж в стене или перекрытии

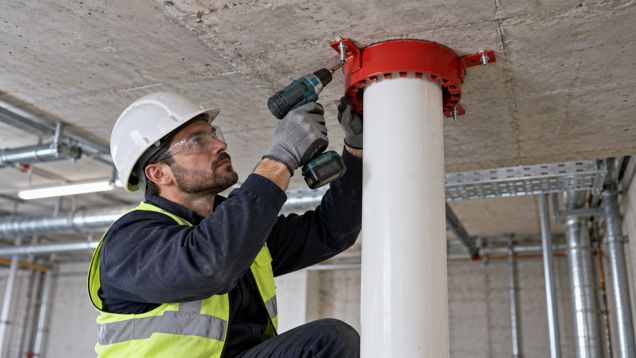

Перед установкой противопожарная муфта должна соответствовать выбранной схеме проходки по материалу трубы, основанию, ориентации и зазору. Проверяют маркировку изделия и комплектность, очищают рабочую поверхность от пыли и рыхлых частиц. Если фактический проём, труба или положение креплений расходятся с документацией, сначала согласуют изменение решения.
Корпус размещают непосредственно у основания или на требуемом расстоянии от него — это зависит от конструкции конкретного узла. При этом труба должна проходить без изгиба, а муфта — плотно охватывать её в заданном положении. Нельзя растягивать корпус, обрезать вставку или смещать её относительно трубы, чтобы компенсировать неподходящий размер.
Устанавливая противопожарную муфту, используют только предусмотренные для основания крепления и соблюдают заданное направление монтажа. Если инструкция показывает установку на одной стороне преграды, нельзя по аналогии добавлять вторую муфту или переносить изделие на другую сторону. Каждое такое изменение должно подтверждаться для той же трубы, стены или перекрытия.
Кольцевой зазор заполняют указанным материалом на требуемую глубину и с предусмотренной подготовкой поверхности. Не закрывают составом механизм, швы корпуса или детали, которые должны свободно работать. После крепления осматривают весь периметр, чтобы убедиться, что нет пропусков, трещин и незаполненных участков в пределах проверяемой системы.
Осмотр и приёмка работ
Работы с противопожарной муфтой принимают до того, как проходку закроют коробом или отделкой. Сверяют модель и маркировку, тип трубы, основание, заделку и крепления с документацией. Полезно сохранить фото узла и запись о применённой системе, чтобы при обслуживании можно было установить, какие материалы и условия монтажа были предусмотрены.
Перед сдачей проверяют, что труба не нагружает корпус и не смещает его, крепёж держится в основании, а заделка вокруг прохода непрерывна. Если система включает несколько элементов, проверяют каждый из них, а не только видимую сторону. Внешняя аккуратность сама по себе не подтверждает соответствие испытанному варианту.
При последующих работах рядом с проходкой следят, чтобы новый кабель, трубопровод или крепёж не нарушал защитный узел. Протечка, ремонт трубы, замена участка стены или перепланировка могут изменить исходную конфигурацию. После вмешательства систему проверяют заново и восстанавливают по актуальной документации, а не замазывают только заметное отверстие.
Если при осмотре обнаружено смещение или ослабление креплений, противопожарная муфта не должна оставаться скрытой под отделкой: монтаж восстанавливают по инструкции, затем повторно сверяют с применимой системой проходки.
