Рабочий шов бетонирования — граница между участками конструкции, уложенными в разное время. Место соединения назначают проектом, так как от него зависит работа элемента. Перед новой заливкой поверхность рабочего шва бетонирования осматривают и подготавливают по технологии, затем проверяют положение арматуры и опалубки.
Чем рабочий шов отличается от других швов
Рабочий шов бетонирования появляется там, где последовательность заливки прерывается и бетон в первой части успевает затвердеть до укладки следующей. Такую границу предусматривают, чтобы разделить непрерывную работу на этапы, например по захваткам или сменам. Сам факт паузы ещё не определяет качество соединения: важны его место, конструкция и подготовка контактной поверхности.
Деформационный шов специально разделяет части сооружения, которым нужно перемещаться относительно друг друга. Усадочный шов задаёт ослабленное сечение, в котором контролируют появление трещины. Рабочее соединение решает задачу очередности бетонирования, поэтому заменять один вид шва другим без расчёта нельзя.
Если перерыв возник случайно, а не был предусмотрен графиком, стык не следует считать готовым только потому, что новая порция бетона соприкасается со старой. Между участками может остаться загрязнение или слабый поверхностный слой, а передача усилий будет отличаться от расчётной. Состояние и допустимый способ продолжения работ оценивает специалист с учётом конструкции.
Где назначают место перерыва
Рабочий шов бетонирования размещают по чертежам или проекту производства работ. При выборе учитывают усилия в элементе, его опирание, армирование, форму, доступ для укладки и уплотнения смеси. Для балок, колонн, стен и плит условия различаются, поэтому универсальной безопасной линии, подходящей для любого элемента, нет.
Расположение рабочего шва бетонирования и детали, от которых зависит сопряжение участков, показывают на рабочей документации. Это могут быть направление плоскости, порядок армирования, выпуски стержней, закладные детали, шпонка или механические соединители. Их наличие и размеры определяются проектом; добавлять выступы, надрезы или менять расположение арматуры на площадке нельзя.
Если подача смеси остановилась неожиданно, мастер фиксирует, где и когда произошёл перерыв, и сообщает ответственному за конструкцию. Пока бетон остаётся пластичным, порядок продолжения зависит от темпа работ и проектных требований. Если поверхность уже затвердела, решение о границе и подготовке принимают до возобновления заливки, а не после того, как новый бетон скроет стык.
Как оформить границу первой захватки
Торец укладываемого участка формируют опалубкой или другой предусмотренной проектом ограничивающей конструкцией. Она должна удерживать свежую смесь и сохранять заданную геометрию, не смещая арматуру и закладные детали. Если проект предусматривает поперечное армирование или устройства передачи усилий, их устанавливают и закрепляют до бетонирования, проверяя положение по чертежам.
Перед подачей бетона осматривают ограничитель: он должен быть жёстко закреплён, очищен от мусора и не иметь щелей, через которые уходит цементное тесто. Учитывают, как будет уплотняться смесь рядом с торцом и сможет ли рабочий добраться до каждого участка. Нельзя оставлять внутри опалубки обрезки проволоки, древесину или другие случайные предметы.
Нельзя самостоятельно менять уклон или направление границы, чтобы упростить установку щита. Непредусмотренная форма может изменить площадь контакта, расположение арматуры или работу элемента под нагрузкой. Если щит невозможно установить по проектной схеме, вопрос заранее передают проектировщику или техническому надзору.

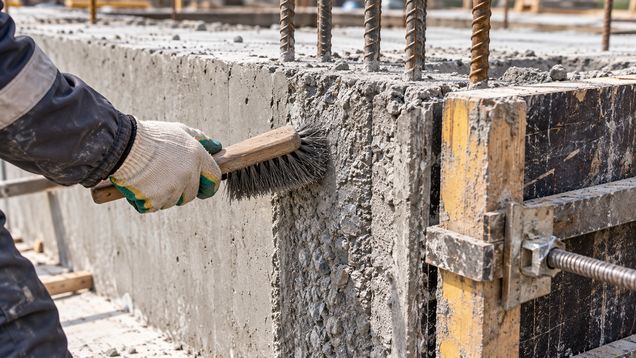

Подготовка затвердевшей поверхности
Перед новой заливкой поверхность рабочего шва бетонирования очищают способом, заданным проектом и технологией работ. Удаляют мусор, пыль, непрочный бетон, остатки смазки и другие загрязнения, мешающие контакту. Способ очистки выбирают так, чтобы не повредить арматуру, не раскрошить кромку и не изменить требуемую геометрию стыка.
Если предусмотрена шероховатость, её получают установленным способом и в заданной степени. Нельзя заменять очистку случайными ударами или чрезмерным скалыванием: ослабленные края и открывшаяся арматура создают дополнительные дефекты. После механической обработки проверяют, что на поверхности не осталось рыхлых частиц; затем удаляют пыль и остатки воды, если этого требует выбранная технология.
Условия увлажнения перед укладкой свежей смеси не универсальны. Для разных составов и способов соединения может требоваться сухая, увлажнённая или иная подготовленная поверхность; лужи и свободная вода способны нарушить контакт. Применять цементное молочко, грунтовку или связующий состав следует только тогда, когда это прямо предусмотрено проектом или инструкцией системы.
Порядок продолжения бетонирования
Перед возобновлением работ рабочий шов бетонирования осматривают по всей доступной длине. Проверяют, нет ли рыхлых кромок, загрязнений, трещин, сколов и повреждений арматуры. Убедившись, что подготовка соответствует проекту, проверяют положение опалубки, стержней и закладных деталей; найденное отклонение устраняют до подачи новой смеси.
- Сверить место и форму стыка с рабочими чертежами и согласованной технологией.
- Удалить непрочный слой и загрязнения предусмотренным способом, затем очистить поверхность.
- Подготовить влажность, грунтование или связующий материал только по принятому решению для этой конструкции.
- Проверить устойчивость опалубки, арматуры и деталей, которые должны проходить через границу.
- Укладывать и уплотнять бетон так, чтобы смесь заполнила прилегающую зону без смещения каркаса и образования пустот.
Подачу смеси организуют с учётом доступа к границе. Уплотнитель не должен ударять по арматуре, соединителям и щиту; при этом бетон у стыка нужно тщательно уплотнить способом, соответствующим составу и густоте армирования. Если техника не проходит или оператор не видит участок, заранее выбирают другой порядок подачи и контроля.
После укладки бетон защищают и выдерживают по требованиям проекта и условиям на площадке. Быстрое пересыхание, промерзание или ранняя нагрузка могут ухудшить состояние не только самого стыка, но и соседнего бетона. Сроки распалубки и дальнейших операций не назначают по внешнему виду поверхности: их определяют технологическая документация и фактический набор прочности.
Что делать при незапланированной остановке
При поломке насоса, задержке поставки или изменении погоды бригада не должна на ходу выбирать место нового стыка. Безопасно прекращают подачу, сохраняют устойчивость опалубки и арматуры, отмечают границу уже уложенной смеси и передают сведения ответственному специалисту. Он определяет, можно ли продолжить укладку в текущем состоянии или требуется оформить рабочее соединение.
Если пауза затянулась, не следует маскировать границу более жидкой смесью или покрывать её случайным составом. Это не восстанавливает сцепление и может скрыть загрязнение либо рыхлый бетон. До решения специалиста не снимают элементы, от которых зависит устойчивость конструкции, и не нагружают свежий участок.
Контроль соединения после укладки
При приёмке проверяют видимую поверхность, геометрию элемента, состояние кромок и отсутствие крупных раковин в зоне стыка. По внешнему виду нельзя подтвердить внутреннюю сплошность или расчётную передачу усилий, поэтому при признаках дефекта проводят дополнительное обследование. Нужный метод выбирает специалист с учётом расположения арматуры и доступности конструкции.
Протечки, сквозная трещина, рыхлый бетон, смещение арматуры или заметное раскрытие границы требуют оценки инженера до отделки и приложения нагрузки. Нельзя просто закрывать такие места штукатуркой или герметиком: поверхностная заделка не доказывает, что восстановлена работа конструкции. Ремонт, усиление и допустимость дальнейшей эксплуатации определяют после установления причины.
Большинство проблем возникает, когда место перерыва выбирают без проекта, подготовку поверхности сокращают или новую смесь укладывают поверх пыли и непрочного бетона. При дефектах непланового рабочего шва бетонирования важно сначала установить их глубину и влияние на элемент, а затем согласовать восстановление. Такой порядок не позволяет принять внешний косметический слой за исправленное конструктивное соединение.
