Вакуумный клапан для канализации впускает воздух в сливную сеть при разрежении и закрывается после выравнивания давления, помогая сохранить водяные затворы сифонов. При выборе вакуумного клапана для канализации проверяют разрешённую схему, место установки и доступ для обслуживания. Условия монтажа определяют заранее.
Как работает клапан
Вакуумный клапан для канализации устанавливают на вентиляционную ветвь внутренней канализационной сети. Когда проходящий поток создаёт разрежение, подвижная заслонка открывается и впускает воздух в трубу. После выравнивания давления заслонка закрывается и ограничивает выход канализационного воздуха в помещение.
Устройство может называться воздушным или аэрационным клапаном; в технических каталогах встречается термин air admittance valve и сокращение AAV. Это впускной односторонний элемент: он реагирует на отрицательное давление, а не работает как обычная открытая вентиляционная труба. Конструкция и пропускная способность различаются между моделями.
При сливе большой порции воды воздух, поступающий через вентиляционную сеть, помогает уменьшить перепад давления в трубах. Это снижает риск высасывания воды из сифона и появления запаха через канализационный прибор. Клапан не подаёт воду в сифон и не устраняет засор в сливе.
Что клапан не заменяет
Вакуумный клапан для канализации не выпускает наружу избыточное давление и газы, которые возникают в сети. Поэтому он не всегда может заменить вентиляционный стояк, открытый в атмосферу. Во многих правилах требуется сохранить хотя бы одну такую вентиляционную линию, но конкретное решение проверяют по местным нормам.
Установка клапана не исправляет неправильный уклон, зауженную трубу, засор, негерметичное соединение или отсутствующий сифон. Если вода уходит медленно либо запах сохраняется, сначала ищут причину в самой сети и проверяют существующую вентиляцию. Замена детали без диагностики может скрыть проблему, но не решить её.
Клапан для внутреннего слива не используют вместо вентиляции септика, насосной камеры или другого резервуара, если такая схема не спроектирована специально. Для ёмкостей и приямков действуют иные требования к вентиляции, газам и обслуживанию. Назначение изделия сверяют по маркировке и документации.
Выбор модели и пропускной способности
Пропускную способность вакуумного клапана для канализации сопоставляют с обслуживаемым участком, диаметром трубы и ожидаемым сливом сантехнических приборов. Недостаточный воздушный расход может оставить гидрозатворы без защиты, а слишком крупное устройство не исправит неверно собранную разводку. Расчёт делают для конкретной схемы, а не только по размеру ближайшего патрубка.
Вакуумный клапан для канализации выбирают с учётом подключённых приборов, положения ветви и связи со стояком. Некоторые типы клапанов допускаются только для отдельных ветвей, другие могут работать на выбранной части системы при дополнительных условиях. Эти ограничения задают местные нормы и инструкция производителя.
Материал и соединительный размер должны соответствовать канализационной трубе и условиям помещения. Учитывают температуру, возможную влажность и доступность запчастей. Для установки в стене или коробе заранее предусматривают ревизионное окно, чтобы клапан можно было осмотреть и заменить.
Место и условия установки
К вакуумному клапану для канализации должен свободно поступать воздух из помещения или из другого предусмотренного источника. Если устройство закрыть герметичной облицовкой, поместить в непроветриваемый шкаф или установить там, где воздух не может циркулировать, его работа нарушится. Не размещают клапан в каналах приточной или возвратной вентиляции, если это запрещено нормами.
Устройство ставят в ориентации, установленной изготовителем, обычно на вертикальном участке и выше подключённой ветви в пределах, заданных схемой. Точные высоты и расстояния зависят от модели и местного кода, поэтому их нельзя переносить с другой квартиры или универсальной инструкции. Вентиляционную трубу прокладывают так, чтобы конденсат мог стекать обратно в канализацию, если это предусмотрено конструкцией.

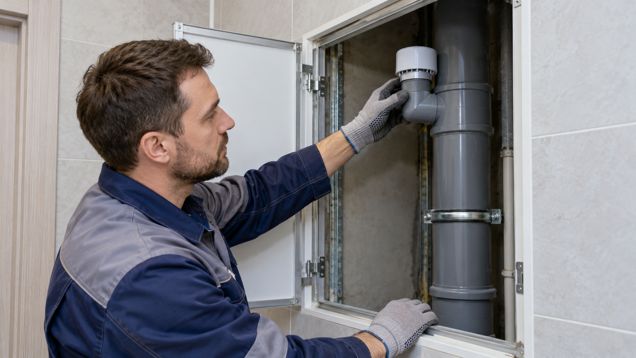

Клапан располагают в доступном месте, защищённом от механического повреждения и случайного затопления. Нельзя замуровывать его без ревизионного люка или ставить за несъёмной мебелью. При замене должно оставаться место, чтобы снять корпус и проверить резьбу или раструбное соединение.
В неотапливаемом помещении проверяют допустимый диапазон температур и вероятность замерзания. Если устройство установлено слишком низко относительно уровня возможного подпора, при засоре сток может попасть к нему или выйти через соединение. Высоту и расположение выбирают с учётом всей ветви, а не только свободного участка трубы.
Подготовка монтажа
Перед монтажом обследуют систему: определяют направление потока, материал и размер труб, положение сифонов, стояков и существующей вентиляции. По схеме выясняют, какую именно ветвь нужно защитить от разрежения. Если трубопровод скрыт, его расположение уточняют до вскрытия отделки.
При работе с вакуумным клапаном для канализации подрезают только выбранный участок трубы, сохраняя предусмотренный уклон и устойчивость опор. Срез очищают от заусенцев, а соединитель и уплотнение используют совместимые с материалом труб. Детали нельзя натягивать с перекосом или нагружать корпус массой длинного участка.
После установки проверяют, что заслонка не зажата, вокруг корпуса есть свободное пространство и соединения не текут. Отдельно испытывают работу подключённых приборов при обычном и интенсивном сливе. Клапан должен оставаться доступным после закрытия короба или установки люка.
Проверка неисправностей
Бульканье, срыв гидрозатвора или повторяющийся запах могут указывать на недостаточную вентиляцию, но не доказывают поломку клапана. Проверяют чистоту ветви, сифоны, соединения и наличие открытого вентиляционного выхода. Если проблема появилась после перестройки труб, сравнивают фактическую схему с проектом.
Заклинившая заслонка может не открываться при разрежении или плохо закрываться после поступления воздуха. При наличии запаха осматривают корпус и уплотнение, а неисправный элемент заменяют на совместимую модель. Не смазывают внутренний механизм случайными средствами, если это не допускает изготовитель.
Если запах появляется только после длительного простоя прибора, вода в его сифоне могла испариться. Если он усиливается при сливе другого прибора, возможны проблемы с балансом давления или засорением ветви. Эти ситуации требуют разных действий, поэтому сначала устанавливают связь между симптомом и режимом работы.
Обслуживание
Периодически проверяют целостность корпуса, свободный доступ воздуха и состояние соединений. Частоту осмотра задают условиями помещения и инструкцией клапана; обычно его обслуживают одновременно с доступной канализационной арматурой. Пыль и конденсат удаляют способом, который не повреждает уплотнение и подвижную часть.
После ремонта труб или замены клапана повторно проверяют работу нескольких подключённых приборов, а не только одного слива. Если нужна переделка вентиляционной схемы, её согласуют с сантехником и действующими строительными требованиями. Устройство должно оставаться частью рассчитанной вентиляции канализации, а не случайной заглушкой на трубе.
