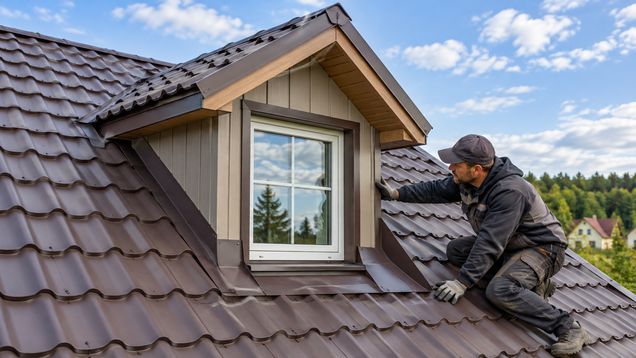

Слуховое окно формируют как небольшую надстройку со стенками и вертикальным заполнением в плоскости кровли; это отдельный каркасный узел, а не окно, вставленное в скат. Для слухового окна заранее проектируют проём, опоры и примыкания обеих кровель, чтобы нагрузка уходила на несущие элементы, а вода — поверх покрытия.
Отличите надстройку от окна в плоскости ската
Слуховое окно выступает над основной крышей и имеет вертикальную лицевую часть, боковые стенки и собственную верхнюю кровлю. Боковые стенки называют щеками. Мансардный блок, напротив, устанавливают непосредственно в плоскости ската без отдельной надстройки; у этих решений разные каркасы и узлы защиты от воды.
Место для слухового окна выбирают по планировке чердака, требуемому свету и доступу к проветриванию. Одновременно проверяют, куда отводятся осадки с основной крыши, не попадают ли в проём снеговые наносы и не пересекаются ли новые стойки с балками. Размер и внешний вид согласуют с проектом реконструкции, несущей схемой и допустимой геометрией кровли.
До разметки определяют высоту проёма, уклон верхнего ската надстройки и положение рамы. Эти размеры должны согласовываться с высотой помещения, кровельным материалом и расположением стропил. Универсального размера проёма нет: рабочие чертежи учитывают конкретную конструкцию дома и выбранное заполнение.
Вид крыши надстройки выбирают вместе с покрытием основной кровли. Односкатная, двускатная или другая форма меняет количество боковых сопряжений, направление стока и устройство коньковых деталей. Чем сложнее пересечение скатов, тем тщательнее требуется разработать непрерывный путь воды вокруг стенок.
Проверьте путь нагрузки до разрезания крыши
Проём в существующей крыше меняет работу стропил. До демонтажа покрытия проектировщик определяет, какие элементы можно оставить, где нужны перемычки и как нагрузка от стенок и верхней кровли передаётся на несущие опоры. Размеры стоек, балок и креплений нельзя выбирать только по ширине окна или по удобству монтажа.
Если проём частично занимает место стропила, его не обрезают без расчётного решения. Перерезанная нога может перестать передавать нагрузку на мауэрлат или коньковую балку и вызвать деформацию соседних элементов. Усиление устанавливают до ослабления конструкции в последовательности, заданной проектом.
Каркас надстройки связывают с несущими элементами крыши, а не только с кровельной обрешёткой. Стойки по сторонам рамы, верхняя перемычка и элементы мини-кровли должны образовывать устойчивую систему. Соединения подбирают с учётом материала существующей крыши и фактического состояния древесины или металла.
При реконструкции сначала осматривают доступную часть чердака и отмечают повреждения от протечек, гнили или насекомых. Закрывать новой обшивкой ослабленные балки нельзя. Если после вскрытия обнаружились скрытые повреждения или конструкция отличается от проекта, работы останавливают до проверки специалистом.
Соберите стенки и верхнюю кровлю по чертежу
После усиления проёма размечают контуры основания и собирают каркас боковых стенок и фронтона. Слуховое окно закрепляют на подготовленной опоре по проектному узлу, сохраняя заданную плоскость рамы. До окончательного крепления проверяют ширину, вертикальность и отсутствие перекоса; исправлять его слоем отделки нельзя.
Каркас верхнего ската задаёт уклон и опору для обрешётки или сплошного настила. Его соединение с боковыми стенками выполняют по узлу проекта, чтобы не образовались провисающие края и открытые щели. Покрытие мини-кровли выбирают совместно с покрытием основного ската и предусмотренными коньковыми и краевыми деталями.
Положение окна сверяют с высотой будущего пола и внутренней отделкой. Ручка, створка и механизмы открывания должны оставаться доступными, а подоконная часть — иметь прочную опору. Если предусмотрен вентиляционный клапан или открывающаяся створка, проверяют, не перекроют ли их утеплитель, шторы или откосы.
Перед монтажом покрытия защищают каркас от намокания, но не запирают влажную древесину непроницаемыми слоями. Скрываемые поверхности должны быть сухими, а выбранная обработка совместимой с последующими материалами. Временное укрытие снимают по мере выполнения водозащитных слоёв, не оставляя открытый проём под дождём.
Устройте примыкания с непрерывным отводом воды
Вода с основной кровли движется к надстройке сверху и по бокам, поэтому каждое сопряжение должно направлять её наружу. В верхней части предусматривают отводящий элемент, на боковых стенках — соединение покрытия с фартуком или контрфартуком, а в нижней зоне — выпуск на кровлю без встречного бортика. Конкретные детали зависят от формы надстройки и вида покрытия.
Подкровельную мембрану основной крыши соединяют с мембраной стенок и мини-кровли в направлении стока. Верхние полотна должны перекрывать нижние, а углы и переходы получают предусмотренные системой манжеты, ленты или металлические фартуки. Один слой герметика поверх разрезанной мембраны не создаёт надёжного водоотвода.
У скатов по сторонам надстройки образуются участки, где вода собирается в ендовах — внутренних углах между плоскостями кровли. Их ширину, основание и покрытие рассчитывают под водосбор и выбранный кровельный материал. Ендову нельзя перекрывать обрезками покрытия так, чтобы сузить проход воды или оставить открытый торец настила.
Стыки у вертикальных стенок защищают от затекания за облицовку. Верхнюю часть фартука заводят под расположенный выше водозащитный слой или закрывают контрфартуком по проектному узлу; нижняя часть должна выпускать воду на наружную поверхность кровли. Порядок нахлёстов проверяют до установки наружной отделки.
Для металлочерепицы, гибкого покрытия и штучной черепицы нужны разные решения примыканий. Кровельный элемент подрезают так, чтобы вода не попадала к крепёжным отверстиям и открытой кромке. Если типовая деталь не сочетается с профилем покрытия, узел разрабатывают отдельно, а не маскируют зазор монтажной пеной.
Замкните теплоизоляцию и внутреннюю герметичность
Каркас стенок и верхней части утепляют без пустот, особенно в местах соединения с основной крышей. Материал подбирают по расчёту всей ограждающей конструкции и климатическим условиям. Узкие полости вокруг рамы заполняют способом, который не выгибает её и не перекрывает предусмотренные вентиляционные зазоры.
Со стороны помещения пароизоляционный слой соединяют между крышей, стенками надстройки и рамой непрерывным герметичным контуром. Непроклеенные углы и разрывы дают тёплому влажному воздуху попасть в холодный стык, где возможно увлажнение древесины и утеплителя. Состав лент и клеёв выбирают по совместимости с мембраной и рамой.
Соединение крыши надстройки со слуховым окном требует отдельной проверки теплоизоляции и воздухонепроницаемости. Внутренние откосы устанавливают только после осмотра скрытых слоёв, а стык с рамой герметизируют предусмотренным способом. Если в месте сопряжения возникает конденсат, нужно проверить одновременно утечку воздуха, непрерывность утепления и работу вентиляции помещения.
При устройстве вентзазоров сохраняют их вход и выход по проекту. Не заполняют канал утеплителем и не перекрывают его фартуком или внутренней отделкой. Если конструкция не предусматривает вентиляцию полости, добавлять отверстия без проверки всей схемы нельзя: можно направить влагу в нежелательную часть крыши.
Проверьте стык до закрытия отделкой
До монтажа внутренней облицовки осматривают крепление рамы, перемычек и боковых стоек, непрерывность утепления и соединение мембран. Снаружи проверяют все нахлёсты, отвод воды в ендовах и примыкания фартуков к стенкам. Сделанные фотографии скрытых узлов и схема усиления помогут при последующем обслуживании или ремонте крыши.
Створка должна свободно открываться и равномерно прижиматься к уплотнителю. Перекошенную раму выправляют до установки откосов, а не компенсируют декоративными накладками. После окончательной укладки покрытия проверяют, что ни один элемент не упирается в створку и не задерживает воду у нижнего края.
Осматривайте надстройку после осадков и зимой
Слуховое окно принимают по видимым и скрытым узлам: каркас закреплён по проекту, вода уходит с боковых сопряжений, утепление непрерывно, а внутренний пароизоляционный контур соединён с крышей и рамой. Перед закрытием всех полостей фиксируют состояние конструкций и использованные материалы.
После сильного дождя проверяют нижние углы стенок, внутреннюю обшивку и ендовы на следы воды. Если намокание повторяется у слуховых окон на крыше, определяют путь влаги: это может быть нарушение фартука, повреждение мембраны или конденсат из-за утечки тёплого воздуха. Не закрашивают пятно до устранения причины.
Зимой с надстройки удаляют только те снежные и ледяные скопления, которые создают нагрузку или перекрывают водоотвод, используя безопасный доступ и не повреждая покрытие инструментом. Весной очищают ендовы и проверяют кромки фартуков, крепления облицовки и герметичность стыков. Смещённые детали восстанавливают по исходному узлу, не закрывая повреждение новым слоем герметика.
