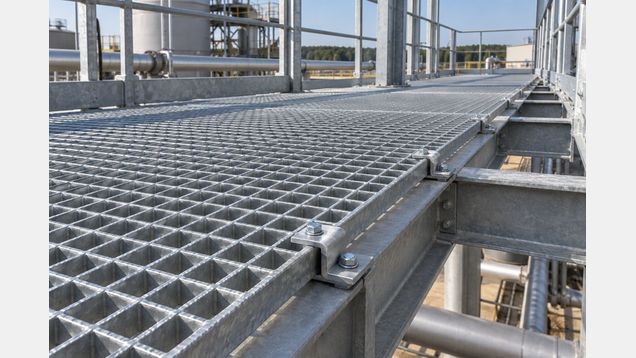

Решетчатый настил создаёт проходную площадку из несущих полос и поперечных связей, пропуская воду и мусор через ячейки. Перед устройством решетчатого настила измеряют пролёт и опоры, определяют нагрузку и выбирают тип решётки, крепления и защиту от коррозии с учётом условий эксплуатации площадки.
Сначала определяют назначение и нагрузку
Уточняют, где будет проходить человек и какие нагрузки попадут на поверхность: только пешеходы, тележки, обслуживающее оборудование или временно складируемые материалы. Для наружной площадки учитывают снег, наледь и воду; для производственной зоны — массу техники и возможные ударные нагрузки. Эти условия задают при проектировании, потому что одинаковая по виду решётка может иметь разную несущую способность.
Решетчатый настил применяют на переходных мостиках, площадках обслуживания, ступенях и технических проходах, если открытые ячейки подходят месту эксплуатации. Для зоны с колёсами, тростью или тонким каблуком проверяют ширину и направление отверстий. Если через площадку должен свободно проходить мелкий предмет или жидкость, размер ячеек согласуют с этой задачей, не уменьшая требуемую прочность.
На доступном пешеходном маршруте водоотводные решётки подбирают с ячейками не шире 15 мм в одном направлении, чтобы колёса и опоры не застревали в проёмах. Для такой зоны также важны ровная установка и сцепление поверхности во влажном состоянии. Это требование относится к решёткам водостоков на пешеходных путях; параметры остальных настилов определяют по их назначению и проекту.
Пролёт, опоры и направление полос
Несущие полосы ориентируют поперёк пролёта между балками или рамой, чтобы нагрузка передавалась на опоры по короткому расчётному направлению. Шаг и сечение полос, расстояние между опорами и допустимый прогиб выбирают совместно. Увеличивать пролёт без пересчёта нельзя: решётка может пружинить, гнуться или деформировать сварные соединения.
Шаг опор для решетчатого настила определяют по таблицам изготовителя и расчётной нагрузке. В расчёте учитывают не только равномерный вес людей и оборудования, но и местное давление от ножки, колеса или опоры инструмента. Если в панели предусмотрен вырез под трубу или люк, его обрамляют так, чтобы нагрузка обходила отверстие и передавалась на несущие элементы.
Панели подбирают по фактическим размерам площадки, расположению стоек, краевых балок и поворотов. Край без опоры нельзя оставлять в зоне прохода или рядом с проёмом. Для сменных секций заранее задают порядок снятия и обратной установки, чтобы после обслуживания детали возвращались в исходное положение и не образовывали перепад.
Тип решётки и поверхность
Решетчатый настил подбирают по нагрузке, размеру ячейки, жёсткости и способу крепления, а не только по внешнему виду. Промышленные решётки обычно состоят из несущих полос и поперечных связей; встречаются сварные, прессованные и просечно-вытяжные панели. Поверхность с насечками или рифлением может улучшить сцепление в грязной или влажной зоне, но её фактуру также проверяют на удобство прохода обуви и колёс.
Размер ячеек влияет не только на свободный слив, но и на безопасность шага. Длинные узкие отверстия располагают так, чтобы носок обуви, трость или небольшое колесо не попадали в них по направлению движения. В местах разворота, у лестницы и возле дверей отдельно проверяют, не приходится ли человеку наступать на край ячейки.
Сечение полос и глубину панели не выбирают только по толщине листа или внешнему виду. В документации на изделие проверяют расчётную таблицу пролётов и нагрузок, тип стали, допустимый прогиб и условия установки. При нестандартной форме, вырезах или больших сосредоточенных нагрузках проектировщик выполняет отдельную проверку.
Рама и крепления
Под опорами предусматривают несущую раму, рассчитанную на массу панели и эксплуатационные нагрузки. Основание проверяют на прогиб, коррозию, разрушение бетона и состояние сварных узлов. Нельзя ставить панель на край профиля, если ширина опоры, положение полос и длина опирания не соответствуют рабочему чертежу.
Панель фиксируют зажимами, болтовыми скобами или другим предусмотренным системой крепежом. Крепления удерживают настил от сдвига, подъёма и вибрации, но не должны повреждать несущие полосы. Тип и количество фиксаторов определяют по нагрузке, шагу опор и инструкции производителя; опираться только на собственный вес решётки нельзя.
Если площадка находится снаружи, металлические детали защищают от коррозии с учётом влажности и химических воздействий. Горячее цинкование, нержавеющая сталь или покрытие применяются по проекту и условиям среды; сварка, резка и ремонт защитного слоя должны быть согласованы с изготовителем. Несовместимые металлы и повреждённое покрытие ускоряют разрушение креплений.
Подготовка и монтаж
Работу с решетчатым настилом начинают с проверки размеров рамы, отметок опор, ширины прохода и свободного доступа к месту монтажа. Сначала готовят несущие балки и точки фиксации, затем раскладывают панели в правильном направлении и сверяют стыки. До подъёма и укладки деталей проверяют массу секции и выбирают безопасный способ перемещения.
Панели укладывают без перекоса, закрепляют всеми предусмотренными фиксаторами и проверяют, что края опираются на раму. Стыки не должны создавать ступеньку или щель, в которой застрянет колесо. Если требуется подрезка, открытые концы несущих полос обрамляют и восстанавливают защитное покрытие согласно проекту и требованиям производителя.
После установки проверяют горизонтальность, прогиб под расчётной нагрузкой и отсутствие люфта, скрипа или стука. Для доступа к кабелям и оборудованию предусматривают съёмные секции, но их нельзя оставлять незакреплёнными. Если настил качается или один край отходит от опоры, проход временно закрывают и исправляют узел.
Эксплуатация и осмотр
На решетчатом настиле регулярно очищают ячейки от грязи, листьев, снега и наледи, чтобы вода уходила и поверхность не становилась скользкой. Проверяют панели, опорные балки, сварные швы, болты и состояние покрытия. Частоту осмотров увеличивают для влажной, морской или химически агрессивной среды.
При ремонте ограждений, труб и соседних конструкций защищают настил от падения инструмента и сварочных брызг. Перед снятием секции обозначают границу проёма и ставят временное ограждение. Не используют панель с трещиной, отсутствующей связью, заметным прогибом или коррозионной потерей сечения до оценки специалистом.
После обслуживания панель возвращают на прежнее место, устанавливают весь крепёж и сверяют уровень стыков с соседними секциями. Владелец проверяет, что поверхность не смещается под обычным проходом, а отверстия и края не создают новых зацепов. Так подтверждают, что решетчатый настил сохраняет устойчивость в предусмотренных проектом условиях.
