Защитный слой бетона — расстояние от наружной поверхности ближайшего стержня арматуры до поверхности готовой конструкции. Он нужен для сцепления стали с бетоном, защиты от коррозии и воздействия огня. Проектную толщину защитного слоя бетона задают заранее, а до укладки смеси проверяют, что каркас не касается опалубки и основания и сохраняет положение.
Где начинается и заканчивается измерение
Защитный слой бетона измеряют от внешней поверхности ближайшего к грани стального элемента. Это может быть продольный стержень, хомут или поперечная арматура: если она выступает ближе остальных, отсчёт ведут от неё. Расстояние заканчивается на ближайшей поверхности затвердевшего бетона, а не на оси стержня.
На стройке будущую поверхность обычно задаёт внутренняя плоскость опалубки. Для нижней арматуры плит и фундаментов ориентиром служит проектная поверхность подготовки или формы, для боковых стержней — внутренняя сторона щита. Если бетон укладывают непосредственно у грунта, способ формирования грани и требуемую толщину берут из проекта: нельзя автоматически считать грунт ровной опалубкой.
Защитный слой не равен общей толщине плиты, балки или стены. Например, в перекрытии две сетки могут находиться на разной высоте, и расстояние до верхней грани отличается от расстояния до нижней. На чертеже размер указывают до наружной поверхности арматуры; измерение до центра стержня даст другое значение.
Почему проект назначает конкретный размер
Единой толщины для всех фундаментов, стен и перекрытий нет. Проектировщик учитывает сцепление арматуры с бетоном, условия эксплуатации элемента, требуемую огнестойкость, конструкцию и допуски при монтаже. Поэтому проектный защитный слой бетона смотрят в рабочих чертежах и документации конкретного объекта, а не выбирают по универсальной таблице из бытового совета.
Если сталь оказывается слишком близко к наружной поверхности, бетон хуже отделяет её от влаги и агрессивных веществ. При повреждении или пористом бетоне вода и соли могут ускорить коррозию, а при пожаре стержни быстрее нагреваются. Сам защитный слой не заменяет подходящий состав бетона, уплотнение и уход за ним: долговечность зависит от всей конструкции.
Избыточное смещение каркаса внутрь также меняет работу элемента. В балке и плите положение арматуры влияет на расчётную высоту сечения и её работу под нагрузкой. Нельзя «добавить запас» произвольным перемещением сетки или изменить размер на площадке без согласования с проектировщиком.
Как удержать каркас на заданном расстоянии
Для получения заданной толщины защитного слоя бетона каркас устанавливают на фиксаторы, подходящие к месту монтажа и типу конструкции. Под нижней сеткой применяют устойчивые опоры, по бокам — элементы, которые не дают стержням прижаться к щиту. Материал и форма фиксатора должны соответствовать проекту и условиям эксплуатации; обломки кирпича, древесину и случайные куски металла нельзя считать равноценной заменой.
До установки проверяют, что опорные элементы не ломаются под массой каркаса и не проваливаются в основание. На неровной подготовке сначала устраняют участки, из-за которых опора наклоняется или уходит вниз. Фиксаторы размещают по схеме монтажа, а не только в углах: длинный участок сетки без опор может прогнуться при перемещении людей или подаче смеси.
- Сверяют толщину и положение стержней с рабочими чертежами, включая верхнюю и нижнюю сетки.
- Ставят опоры под арматуру и боковые фиксаторы у граней, проверяя, что они касаются проектной опорной поверхности.
- Связывают пересечения сетки по монтажной схеме; фиксация должна препятствовать сдвигу, но не изменять проектную геометрию.
- Проверяют устойчивость каркаса лёгким нажатием в нескольких местах. Если сетка проседает или качается, сначала усиливают опирание.
Шаг между фиксаторами зависит от жёсткости сетки, массы каркаса и инструкции изготовителя опор. Если проект задаёт схему установки, она имеет приоритет. Увеличивать расстояние между опорами только ради экономии нельзя: между ними стержни могут прогнуться и приблизиться к грани.
Что проверить перед бетонированием

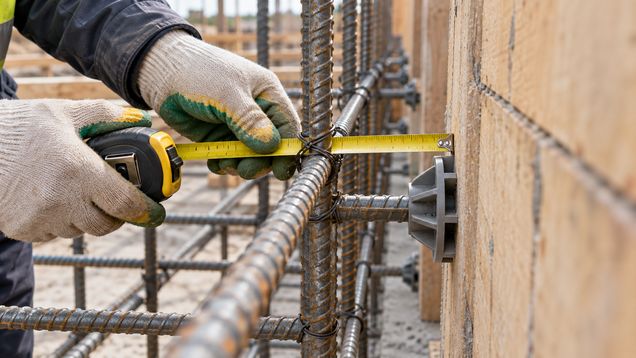

Перед заливкой измеряют защитный слой бетона в нескольких характерных точках: у углов, торцов, перепадов высоты и участков, где каркас могли сдвинуть. Расстояние проверяют от ближайшей поверхности арматуры до внутренней стороны опалубки или другой проектной грани. Отдельно смотрят нижнюю и верхнюю сетки, если они предусмотрены.
Одного осмотра сверху недостаточно. Проверьте, что боковые стержни не упираются в щиты, под нижним рядом стоят опоры, а арматура не лежит на грунте или подготовке там, где проектом задан просвет. Связывающие проволочные концы загибают внутрь каркаса, чтобы они не выступали к поверхности и не мешали укладке.
Положение каркаса определяет, удастся ли сохранить заданную толщину защитного слоя бетона и во время заливки. До начала работ устраняют шаткие фиксаторы, просевшие опоры и незакреплённые выпуски. Контроль удобно завершить до подачи смеси, пока доступ ко всем граням открыт; предусмотренные проектом проверки фиксируют в документах строительного контроля.
Как не сдвинуть арматуру при укладке смеси
Подачу бетона организуют так, чтобы струя не ударяла в сетку и не оттесняла её к опалубке. Рабочие не должны использовать арматуру как опору для шланга, рукава или инструмента. Если по каркасу необходимо перемещаться, устраивают предусмотренный рабочий настил, который передаёт нагрузку на устойчивые опоры.
При уплотнении вибратор погружают в бетон, не прижимая наконечник к стержням и фиксаторам. После прохода оборудования осматривают доступные участки: если каркас накренился, опора разрушилась или стержень коснулся щита, работу на этом месте останавливают. Смещённую арматуру нельзя просто тянуть через уже уложенную смесь — способ исправления выбирают до продолжения бетонирования.
На тонких плитах и в плотных узлах риск сдвига выше, потому что к каркасу труднее подойти, а поток смеси проходит рядом с несколькими рядами стержней. Здесь заранее согласуют очередность подачи и уплотнения, проверяют проходы для оборудования и оставляют доступ для контроля. Если узел не позволяет разместить бетон и уплотнить его без смещения арматуры, решение уточняют с проектировщиком до заливки.
Оценка готовой конструкции
После снятия опалубки видимая арматура, раковины, сколы и трещины требуют осмотра, но по одному внешнему признаку нельзя надёжно определить толщину покрытия внутри. Для локализации стержней и оценки расстояния до поверхности применяют приборы для поиска арматуры; точность зависит от материала, диаметра и расположения стержней, поэтому показание сопоставляют с проектом и при необходимости проверяют другим методом.
Если измерение показывает меньшее значение, чем задано, участок оценивает специалист по конструкциям. Он учитывает размер дефекта, положение стержня, состояние бетона и назначение элемента. Самостоятельно сбивать бетон до арматуры, нагревать или подгибать стержни опасно: это может повредить сцепление и рабочее сечение.
Небольшую поверхностную раковину нельзя автоматически закрывать штукатурным раствором и считать ремонт завершённым. До восстановления нужно понять, затронут ли бетон вокруг стержня и соответствует ли выбранный ремонтный состав условиям эксплуатации. При оголении арматуры, глубоком сколе или трещине, проходящей к стержню, участок не закрывают отделкой до обследования и решения проектировщика.
Ошибки, из-за которых размер не совпадает с проектом
Частая причина недостаточного слоя — фиксаторы поставлены редко, сломаны или утоплены в мягкое основание. Ещё одна проблема — каркас перемещают при подаче смеси, а контроль ограничивают моментом до заливки. В результате измеренное на пустой опалубке расстояние не гарантирует, что арматура сохранила положение в готовом элементе.
Перед устранением ошибки выясняют, где именно нарушена геометрия: снизу, у боковой грани или на отдельных участках сетки. Если дефект обнаружен до заливки, восстанавливают опоры и повторяют измерения. Если бетон уже набрал прочность, решение принимают после обследования: самостоятельное наращивание защитного слоя бетона без оценки сцепления, трещин и требуемой огнестойкости может оставить исходную проблему нерешённой.
