Строительный отвес задаёт вертикаль с помощью груза на подвесе и помогает проверить стойку, стену, опалубку или перенести точку на нижний уровень. Для строительного отвеса выбирают устойчивую точку подвеса, дают шнуру успокоиться и сравнивают линию с конструкцией в одной и той же плоскости.
Что показывает отвесная линия
Строительный отвес — это груз на гибком шнуре, который под действием силы тяжести устанавливается по вертикали. После того как колебания прекратились, линия показывает направление от точки подвеса вниз. Так проверяют положение стоек, стен, столбов и опалубки, а также переносят точку с верхнего уровня на нижний.
Вертикальное направление не совпадает с линией, параллельной наклонной поверхности или краю конструкции. Если шнур свободно висит рядом со стеной, расстояние от него до поверхности можно сравнить вверху и внизу. Разница показывает, куда отклонена стена в этой плоскости; само расстояние без сравнения не говорит, стоит ли конструкция вертикально.
Отвес проверяет локальную вертикальность, но не подтверждает положение стены или колонны на плане. Конструкция может быть ровной по вертикали, но смещённой относительно проектных осей. Поэтому перед монтажом и после корректировки отдельно проверяют вертикаль и привязку к проектному положению.
Как подготовить точку подвеса
Шнур закрепляют на устойчивой опоре над проверяемой зоной так, чтобы груз свободно висел и не касался пола, стены, лесов или других предметов. Крепление не должно смещаться во время проверки. Если точка подвеса расположена на подвижной доске или незакреплённой стойке, линия покажет положение этой опоры, а не независимое направление относительно здания.
Для строительного отвеса выбирают заметную нить без узлов, перегибов и повреждений. Груз должен удерживать нить натянутой, но не растягивать и не смещать её опору. Перед отсчётом грузу дают успокоиться; при необходимости его мягко отводят в сторону и отпускают, не раскачивая намеренно.
Проверяют условия в помещении и на улице: сквозняк, работающий вентилятор, вибрация перекрытия или прикосновение к шнуру могут отклонить линию. Если она продолжает двигаться, результат не снимают до стабилизации. На открытой площадке измерение также повторяют, если порыв ветра меняет положение груза.
Участок под грузом и зону измерения освобождают от людей и незакреплённых предметов. Крепление проверяют до отпускания груза, а при работе с высоты используют предусмотренные рабочие площадки и страховку. Нельзя подвешивать груз над проходом или оставлять натянутый шнур там, где его могут задеть.
Как проверяют стену, стойку или опалубку
Строительный отвес помогает проверить стену по двум высотным точкам: шнур подвешивают рядом с ней, не допуская контакта с поверхностью. В верхней и нижней точках измеряют зазор от вертикальной линии до стены в одной и той же плоскости. Если разность больше предусмотренного проектом отклонения, конструкцию корректируют, закрепляют и повторяют измерение.

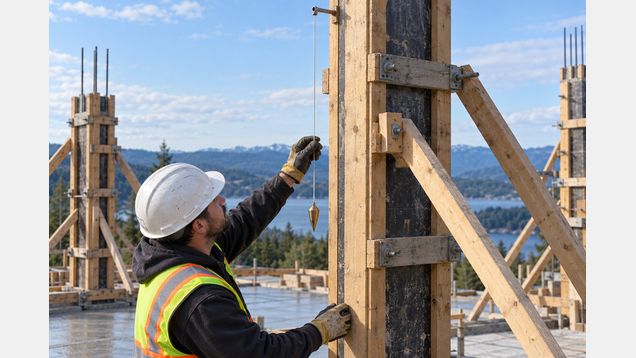

Колонну или узкую стойку контролируют как минимум с двух взаимно перпендикулярных сторон, чтобы выявить наклон в разных направлениях. У опалубки отвес помогает выставить щит перед бетонированием, но после установки раскосов проверку повторяют: затяжка или перемещение крепежа может изменить положение. Во время бетонирования соблюдают технологию контроля, указанную для конструкции.
Для проверки положения относительно оси сначала используют проектную разбивку или фиксированные контрольные точки, а затем сравнивают плоскость конструкции с отвесной линией. Отвес не заменяет уровень, угольник или геодезический прибор: каждый инструмент проверяет свой параметр. Если проект задаёт точный допуск, именно его используют при оценке результата.
Как перенести точку по вертикали
Точку с перекрытия или балки можно перенести вниз, если над нужным местом есть доступ для надёжного подвеса. Сначала отмечают исходную точку, затем располагают её точно над местом переноса и фиксируют положение острия груза после остановки колебаний. Перенесённую точку отмечают на устойчивой поверхности и проверяют повторно, чтобы отличить случайный след от проектной отметки.
При передаче точки между этажами важно обеспечить свободный ход шнура и видимость отвеса на всей длине. На высоком объекте нить может задевать перекрытия, колебаться из-за движения воздуха или давать неудобно малые зазоры для отсчёта. В таких условиях выбирают метод вертикального проектирования или геодезическое оборудование, предусмотренное проектом.
При установке конструкции по вертикали сначала закрепляют её временными связями, затем выполняют проверку и регулируют положение. После затяжки креплений отвес ставят повторно в тех же местах. Если конструкцию перемещали или изменили её опоры, прежнее измерение уже не подтверждает новое положение.
Где заканчиваются возможности инструмента
Точность зависит от длины свободного шнура, качества крепления, устойчивости груза, возможности точно измерить зазор и условий наблюдения. Небольшое боковое смещение подвеса или движение воздуха особенно заметно при длинной линии. Если результат меняется при повторных отсчётах, сначала устраняют источник движения и только потом оценивают конструкцию.
Для высотных стен, длинных фасадов, ответственных колонн и контроля геометрии всего здания одной отвесной линии недостаточно. ДБН В.1.3-2:2010 предусматривает геодезический контроль положения и вертикальности конструкций от пунктов строительной разбивочной сети или принятых при работах ориентиров. Метод и требуемую точность выбирают по проекту, а инструментальные проверки фиксируют в составе строительного контроля.
По строительному отвесу проверяют местную вертикальность, а допустимое отклонение конструкции берут из проекта с учётом её типа и этапа монтажа. Нельзя принимать стену только потому, что шнур выглядит параллельным её поверхности; измеряют зазоры и сверяют их с заданным размером. Для длинных и ответственных элементов точность подтверждают прибором, предусмотренным проектом.
Как зафиксировать результат
Строительный отвес используют для локальной проверки, а результаты записывают вместе с местом измерения, точками отсчёта, величиной верхнего и нижнего зазоров и положением конструкции до и после корректировки. Для опалубки и несущих элементов данные связывают с исполнительной схемой и соответствующим этапом работ. Если выявлено отклонение, его исправление проверяют до перехода к следующей операции.
Проверку строительным отвесом проводят повторно после изменения опоры, раскосов, креплений или положения конструкции. Если линия качается либо касается предметов, измерение недействительно — сначала восстанавливают свободное подвешивание и условия наблюдения. При расхождении с геодезическими данными не выбирают удобный результат: выясняют причину и согласуют контроль по проектной документации.
