Прогиб балки — это поперечное перемещение её оси под действием нагрузки. Для оценки прогиба балки под нагрузкой учитывают пролёт, сечение, материал, опирание и длительность воздействия. Также важны форма сечения и состояние опор. Допустимость перемещения проверяют расчётом для конкретной конструкции и условий эксплуатации.
Что показывает измерение
В ненагруженном виде ось элемента может быть прямой, иметь строительный подъём или небольшую начальную кривизну. После приложения нагрузки форма меняется, а наибольшее вертикальное смещение обычно возникает в пролётной части. Прогиб балки оценивают как изменение относительно исходного положения, а не по одной фотографии на глаз.
Само по себе заметное провисание не показывает, исчерпана ли несущая способность. Оно может указывать на превышение критерия эксплуатационной пригодности, ошибку в исходных данных, изменение опирания или повреждение. Вывод о безопасности делают по совокупности признаков и расчёту, а не по одному визуальному признаку.
Какие данные нужны для расчёта
Первое исходное значение — расчётный пролёт, то есть расстояние между осями опор согласно принятой схеме. Также фиксируют фактическую длину, способ опирания и расположение нагрузок. Балка на двух опорах, консоль и непрерывный элемент прогибаются по-разному даже при одинаковой длине.
Сечение описывают его формой, высотой, шириной и ориентацией. Для изгиба важна жёсткость относительно конкретной оси: поворот профиля может резко изменить сопротивление деформации. У деревянного элемента учитывают направление волокон и класс материала, у стали — параметры профиля, а у железобетона — геометрию, армирование и состояние бетона.
При оценке прогиба балки под нагрузкой важна не только её масса. Учитывают постоянные воздействия от перекрытия, стяжки, отделки и стационарного оборудования, а также временные воздействия от людей, мебели, складируемых материалов, снега или оборудования — в зависимости от места и назначения конструкции.
Нагрузка может быть распределена по длине, приложена отдельными силами или передаваться через соседние элементы. Небольшая сила у середины пролёта и такая же сила возле опоры создают разные изгибающие эффекты. Поэтому расчётная схема должна соответствовать фактическому расположению предметов и связей, а не только общей нагрузке в помещении.
Почему деформация меняется со временем
Кратковременный прогиб возникает при непосредственном приложении нагрузки и может частично исчезнуть после её снятия. Постоянная нагрузка действует месяцами и годами, поэтому деформация способна постепенно увеличиваться. Для бетона учитывают ползучесть и усадку, для древесины учитывают влияние длительности нагрузки и влажности на деформацию.
Ползучесть — постепенное изменение деформации материала при длительном действии напряжения. Это свойство учитывают при проектировании: расчёт только кратковременного отклика может не описывать окончательное состояние элемента. При постоянной нагрузке прогиб балки способен нарастать со временем.
Изменение нагрузки также меняет наблюдаемую картину. Например, новая перегородка, тяжёлое оборудование или склад материалов добавляют постоянное либо длительное воздействие, которого не было в первоначальном проекте. При сравнении замеров записывают дату, температуру и заметные изменения в помещении, чтобы сопоставить их с нагрузочной ситуацией.
Допустимый уровень и эксплуатационная пригодность
Универсального допустимого значения для любого элемента нет. Предельная деформация зависит от материала, пролёта, опирания, вида нагрузки, функции конструкции и требований к прилегающим частям здания. Нормы рассматривают не только перемещение, но и его последствия для отделки, перегородок, оборудования и нормальной эксплуатации.
В расчёте железобетонных конструкций деформации определяют по правилам строительной механики с учётом кривизны, жёсткости, трещин и нелинейной работы бетона и арматуры. Для иных материалов применяются соответствующие нормативные документы. Нельзя переносить найденное в интернете отношение пролёта к перемещению на любую балку без проверки области применимости.
Проверку эксплуатационной пригодности отделяют от проверки несущей способности. Первая оценивает, сохраняются ли требуемые условия использования: внешний вид, комфорт, работа оборудования и целостность отделки. Вторая связана с разрушением или иным отказом конструкции; эти состояния проверяют отдельными расчётными условиями и комбинациями нагрузок.
Даже если перемещение не вызывает видимого дискомфорта, расчётная проверка остаётся необходимой при проектировании или изменении конструкции. И наоборот, трещина в штукатурке рядом с балкой не доказывает, что деформируется именно она: повреждение может быть связано с перегородкой, усадкой отделки или перемещением другой части здания.
Как обследуют существующую балку
Визуальный осмотр начинают с фиксации положения элемента, опор, стыков и примыкающих конструкций. Отмечают трещины, смятие, коррозию, следы влаги, ослабленные крепления и повреждение защитного слоя бетона. Указывают, когда появились признаки и меняются ли они; без исходного замера нельзя надёжно оценить скорость развития деформации.

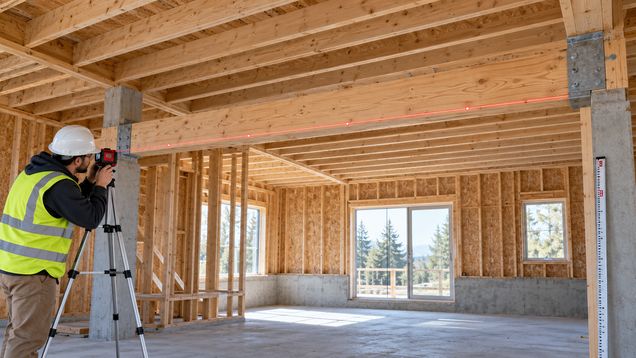

Геометрию измеряют относительно выбранной линии или репера — стабильной точки, от которой отсчитывают положение. Для балки фиксируют точки вдоль пролёта, включая участки возле опор и середину. Важно повторять измерение тем же способом, с теми же контрольными точками и сопоставимыми условиями нагрузки.
Такой ряд наблюдений помогает оценить динамику, но не заменяет диагностику. Нормативные требования к прогибу балки перекрытия учитывают назначение помещения и работу отделки; для повторных замеров записывают места измерений, показания прибора, температуру, приложенную нагрузку и ограничения доступа. Разрозненные значения без описания методики трудно использовать для расчёта или экспертного заключения.
Инструментальное обследование может включать обмер сечения, проверку материалов и соединений, выявление повреждений и уточнение опорной схемы. Набор методов выбирает инженер-конструктор после осмотра. При скрытых опорах или закрытых отделкой элементах обследование может потребовать локального доступа, который определяют с учётом проекта и безопасности.
Для расчётной оценки нужны данные о конструкции здания и возможных путях передачи нагрузки. Если документация отсутствует, часть параметров уточняют натурными измерениями и обследованием. Неизвестные характеристики нельзя автоматически заменять средними значениями: это создаёт ложную точность и способно исказить результат.
Что делать при заметном провисании
Если деформация появилась внезапно или быстро растёт, появились новые широкие трещины, хруст, смещение опоры либо отделение соединения, ограничивают доступ к опасной зоне и обращаются к профильному специалисту. При признаках непосредственной угрозы людям нужно покинуть помещение и связаться с аварийной службой или ответственным за здание.
При медленно меняющемся или давно существующем провисании полезно собрать проектные документы, фотографии и последовательные замеры. Отдельно перечисляют изменения: новые перегородки, ремонт пола, установленное оборудование, протечки и перестановку тяжёлых предметов. Это помогает сопоставить момент появления признаков с возможным изменением условий.
Самостоятельно нагружать элемент для проверки, сверлить его, удалять части сечения или пытаться выправить домкратом опасно. Такие действия меняют расчётную схему и могут повредить опоры или соединения. Способ ремонта и временного усиления определяет инженер после обследования и проверки всей системы.
От чего зависит решение об усилении
Решение опирается на состояние материала, жёсткость, несущую способность, опоры и ожидаемые нагрузки. Измеренный прогиб балки сопоставляют с расчётной схемой и наблюдениями, чтобы понять, продолжается ли деформация. Если причина — дополнительная нагрузка или подвижка опоры, усиление пролётной части само по себе может её не устранить.
Для выбора решения специалисту нужны измерения не только в одной точке, но и профиль элемента по длине, состояние узлов и характер повреждений. По мере обследования уточняют, какие данные достоверны, а какие требуют проверки. Такой подход особенно важен для прогибов несущих балок, поскольку похожее провисание может возникать при разных состояниях материала и опирания.
