Разбивка осей переносит проектное положение здания на подготовленный участок и задаёт точки для фундаментов и стен. Геодезист выполняет разбивку осей по рабочим чертежам и закрепляет контрольные точки вне зоны котлована, чтобы линии можно было восстановить. Перед началом земляных работ взаимное положение осей и отметок проверяют по проекту.
Что задают строительные оси
Разбивка осей переносит на местность линии, от которых в проекте отсчитывают положение фундаментов, колонн, стен и других конструкций. Пересечения осей задают плановое положение узлов, а отметки высоты связывают их с проектным уровнем. На площадке по этим данным строители находят, где размещать элементы, и проверяют геометрию до бетонирования или монтажа.
При разбивке осей важно отличать осевую линию от края стены, фундамента или плиты. Проектные размеры часто задают между центрами конструкций, а фактический контур получают с учётом их толщины и отступов. Если перенести ось сразу на внешний край без проверки чертежа, здание может выйти за проектные габариты или фундамент окажется смещён относительно несущих стен.
Оси здания также не заменяют границы земельного участка и линии отступов от соседних объектов. Их положение сверяют с генпланом, координатами участка и актуальной рабочей документацией. Забор, старая отмостка или следы прежней постройки служат ориентирами только тогда, когда их положение подтверждено геодезическими данными.
Что проверить до выхода на участок
Для работы нужны выданные в производство чертежи с координатами, размерами между осями, высотными отметками и обозначениями конструкций. Проверяют, совпадают ли планы и разрезы, нет ли разных размеров на листах и учтены ли актуальные изменения проекта. При противоречии нельзя выбирать удобный размер самостоятельно: вопрос передают проектировщику и получают согласованное решение.
Геодезист изучает систему координат и высот, в которой подготовлены проектные данные, и находит исходные пункты, указанные в документации. Если проект привязан к существующей геодезической сети, эту связь сохраняют при переносе. Произвольная точка на участке не становится надёжной исходной только потому, что она удобна для установки прибора.
До разметки осматривают площадку: проверяют доступ для измерений, видимость между точками, наличие котлована, складов и техники, которые могут закрыть линии или повредить знаки. При необходимости заранее создают внешние контрольные точки за пределами земляных работ. Их размещают так, чтобы они оставались доступными и устойчивыми на протяжении нужного этапа строительства.
В Украине геодезические работы в строительстве выполняют по проектной документации и установленным для объекта требованиям к точности. Действующий ДБН В.1.3-2:2010 предусматривает проверку рабочих чертежей, создание строительной разбивочной сети и контроль планового и высотного положения конструкций. Конкретный метод, состав исходных пунктов и точность берут из проекта организации работ и применимых норм.
Как переносят координаты на площадку
Перед тем как выполнить разбивку осей, геодезист проверяет опорную сеть площадки с известными координатами и высотами. Прибор ориентируют по надежным исходным точкам, чтобы его положение и направление были связаны с проектной системой. Тахеометр, GNSS-приёмник или нивелир применяют по назначению и с учётом требуемой точности, видимости, условий площадки и инструкции к оборудованию.

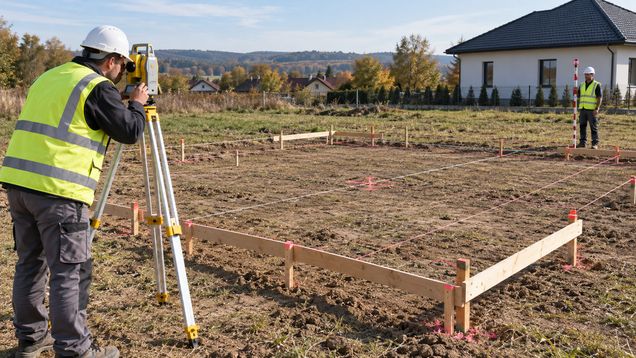

Разбивка осей начинается с выноса основных линий и их пересечений по координатам, указанным в проекте. Точки обозначают колышками, гвоздями, кернами или другой подходящей маркой, подписывают номер оси и при необходимости высотную отметку. Способ закрепления выбирают так, чтобы знак можно было однозначно найти и не перепутать с соседними отметками.
Линии, которые пройдут через котлован, закрепляют также выносными точками за его пределами. На обноске или профилях отмечают положение осей и высоту, а расстояние от контрольного знака до линии фиксируют в схеме. После выемки грунта ось можно восстановить по сохранённым выносам, не устанавливая прибор на неустойчивое дно котлована.
Плановое положение и высоту проверяют раздельно, даже если прибор позволяет работать в обоих режимах. Для высот используют заданный проектом репер и передают отметки на нужные участки нивелированием или другим предусмотренным методом. Отсчёт от случайной поверхности грунта ненадёжен: отметка может измениться после снятия растительного слоя, планировки или прохода техники.
Как контролируют прямоугольность и размеры
После выноса основных точек сверяют расстояния между осями с проектными размерами и проверяют взаимное положение линий. Для прямоугольных контуров измеряют диагонали как дополнительный контроль, но равенство диагоналей само по себе не подтверждает правильность координат всего здания. Проверяют также привязку к исходной сети и направление сторон относительно проектного плана.
Контроль лучше выполнять с другой исходной точки или после повторной установки прибора, а не только повторять тот же отсчёт в прежней схеме. Независимая проверка помогает обнаружить ошибку ориентирования, перепутанную ось или смещённый знак. Если результаты не совпадают в пределах, допускаемых проектом, разбивочные знаки не используют до выяснения причины.
Промежуточные оси, грани фундаментов и места установки отдельных элементов выносят после проверки главной сети. Размеры откладывают от заданных осей или координат, а не цепочкой от случайно поставленного колышка: накопленная ошибка может сместить дальние точки. Для каждой контрольной марки указывают, к какой оси или отметке она относится.
Как закрепляют линии для земляных и фундаментных работ
После выноса геодезист закрепляет главные направления и точки, которые помогут восстановить разбивку после перемещения грунта. Временные знаки располагают вне места работы экскаватора и движения самосвалов; их защищают от случайного смещения и обозначают на плане. Если контрольную точку всё же повредили, положение восстанавливают от сохранённых пунктов, а не по памяти или приблизительному расстоянию.
Перед разработкой котлована фиксируют выносные размеры от обноски до осей и проверяют, что они согласуются с чертежами. После выемки грунта оси и отметки передают на дно котлована предусмотренным способом, а затем контролируют положение подготовки, опалубки и закладных деталей. Каждый следующий этап сверяют с проектом до того, как конструкцию закроют бетоном или последующей отделкой.
Если между разметкой и началом работ изменилась планировка участка, граница выемки или проектное решение, проверяют сохранность исходных знаков и актуальность чертежей. Изменения осей или размеров должны поступить в рабочую документацию до их переноса на площадку. Самовольное смещение ряда фундаментов ради обхода препятствия создаёт риск несоответствия проекту и требует согласования.
Какие результаты передают строителям
Разбивка осей завершается передачей строителям схемы с закреплёнными пунктами, обозначениями линий, привязками, координатами или размерами и высотными отметками, которые нужны для дальнейшего контроля. На ней показывают, какие знаки являются исходными, какие — выносными, и как восстановить линию после земляных работ. Записи в полевом журнале связывают измеренные точки с использованными приборами и исходными данными.
Разбивкой осей не ограничиваются первичной разметкой: геодезические данные используют для проверки котлована, фундамента и положения конструкций на последующих этапах. Исполнительная схема показывает фактическое положение измеренных элементов и выявленные отклонения; она не заменяет согласование изменений проекта. До заливки бетона подрядчик сверяет контрольные размеры и отметки с геодезистом и рабочими чертежами.
